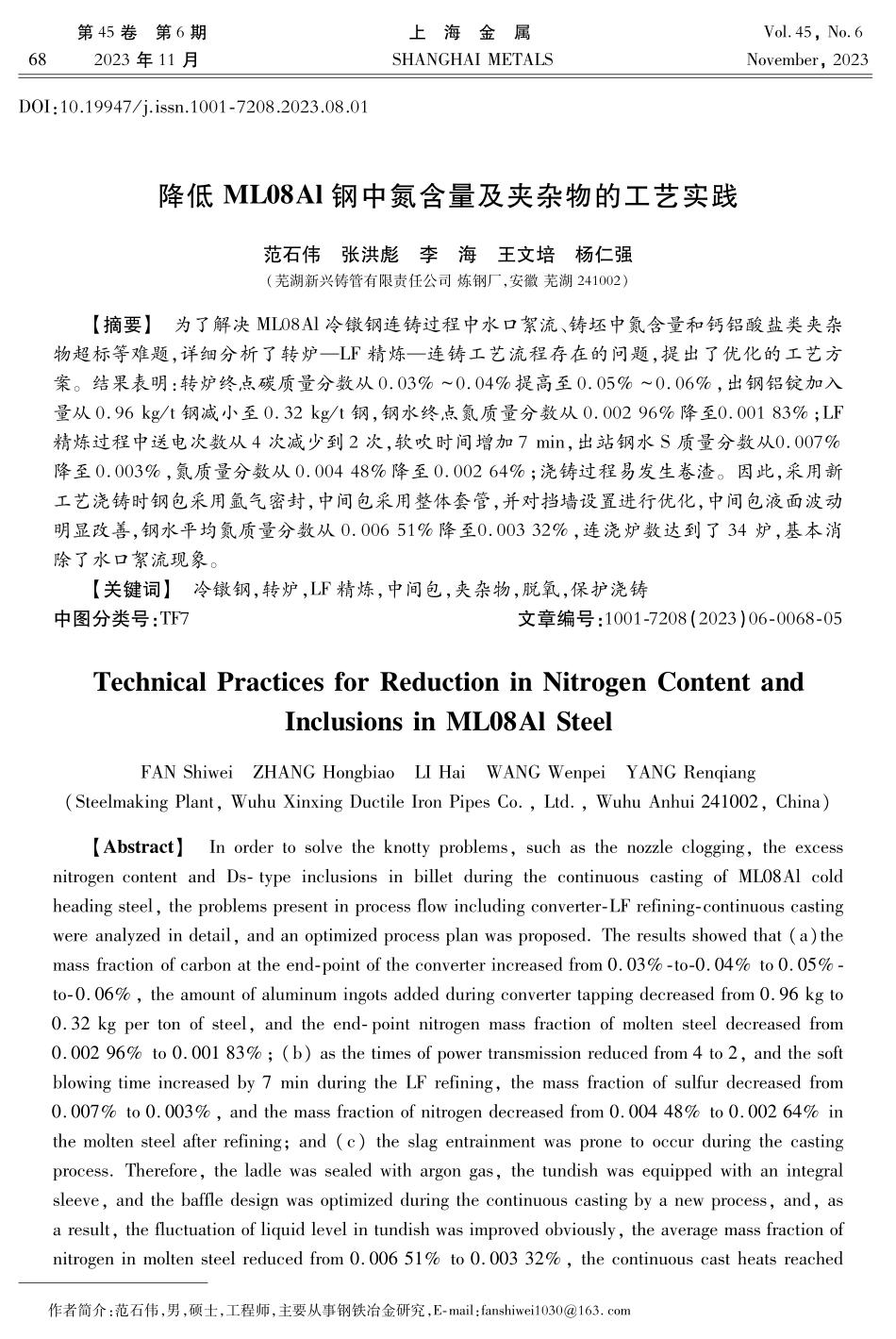

第４５卷第６期上海金属Ｖｏｌ．４５，Ｎｏ．６６８２０２３年１１月ＳＨＡＮＧＨＡＩＭＥＴＡＬＳＮｏｖｅｍｂｅｒ，２０２３作者简介：范石伟，男，硕士，工程师，主要从事钢铁冶金研究，Ｅｍａｉｌ：ｆａｎｓｈｉｗｅｉ１０３０＠１６３．ｃｏｍＤＯＩ：１０．１９９４７／ｊ．ｉｓｓｎ．１００１７２０８．２０２３．０８．０１降低ＭＬ０８Ａｌ钢中氮含量及夹杂物的工艺实践范石伟张洪彪李海王文培杨仁强（芜湖新兴铸管有限责任公司炼钢厂，安徽芜湖２４１００２）【摘要】为了解决ＭＬ０８Ａｌ冷镦钢连铸过程中水口絮流、铸坯中氮含量和钙铝酸盐类夹杂物超标等难题，详细分析了转炉—ＬＦ精炼—连铸工艺流程存在的问题，提出了优化的工艺方案。结果表明：转炉终点碳质量分数从０．０３％～０．０４％提高至０．０５％～０．０６％，出钢铝锭加入量从０．９６ｋｇ／ｔ钢减小至０．３２ｋｇ／ｔ钢，钢水终点氮质量分数从０．００２９６％降至０．００１８３％；ＬＦ精炼过程中送电次数从４次减少到２次，软吹时间增加７ｍｉｎ，出站钢水Ｓ质量分数从０．００７％降至０．００３％，氮质量分数从０．００４４８％降至０．００２６４％；浇铸过程易发生卷渣。因此，采用新工艺浇铸时钢包采用氩气密封，中间包采用整体套管，并对挡墙设置进行优化，中间包液面波动明显改善，钢水平均氮质量分数从０．００６５１％降至０．００３３２％，连浇炉数达到了３４炉，基本消除了水口絮流现象。【关键词】冷镦钢，转炉，ＬＦ精炼，中间包，夹杂物，脱氧，保护浇铸中图分类号：ＴＦ７文章编号：１００１７２０８（２０２３）０６００６８０５ＴｅｃｈｎｉｃａｌＰｒａｃｔｉｃｅｓｆｏｒＲｅｄｕｃｔｉｏｎｉｎＮｉｔｒｏｇｅｎＣｏｎｔｅｎｔａｎｄＩｎｃｌｕｓｉｏｎｓｉｎＭＬ０８ＡｌＳｔｅｅｌＦＡＮＳｈｉｗｅｉＺＨＡＮＧＨｏｎｇｂｉａｏＬＩＨａｉＷＡＮＧＷｅｎｐｅｉＹＡＮＧＲｅｎｑｉａｎｇ（ＳｔｅｅｌｍａｋｉｎｇＰｌａｎｔ，ＷｕｈｕＸｉｎｘｉｎｇＤｕｃｔｉｌｅＩｒｏｎＰｉｐｅｓＣｏ．，Ｌｔｄ．，ＷｕｈｕＡｎｈｕｉ２４１００２，Ｃｈｉｎａ）【Ａｂｓｔｒａｃｔ】Ｉｎｏｒｄｅｒｔｏｓｏｌｖｅｔｈｅｋｎｏｔｔｙｐｒｏｂｌｅｍｓ，ｓｕｃｈａｓｔｈｅｎｏｚｚｌｅｃｌｏｇｇｉｎｇ，ｔｈｅｅｘｃｅｓｓｎｉｔｒｏｇｅｎｃｏｎｔｅｎｔａｎｄＤｓｔｙｐｅｉｎｃｌｕｓｉｏｎｓｉｎｂｉｌｌｅｔｄｕｒｉｎｇｔｈｅｃｏ...
