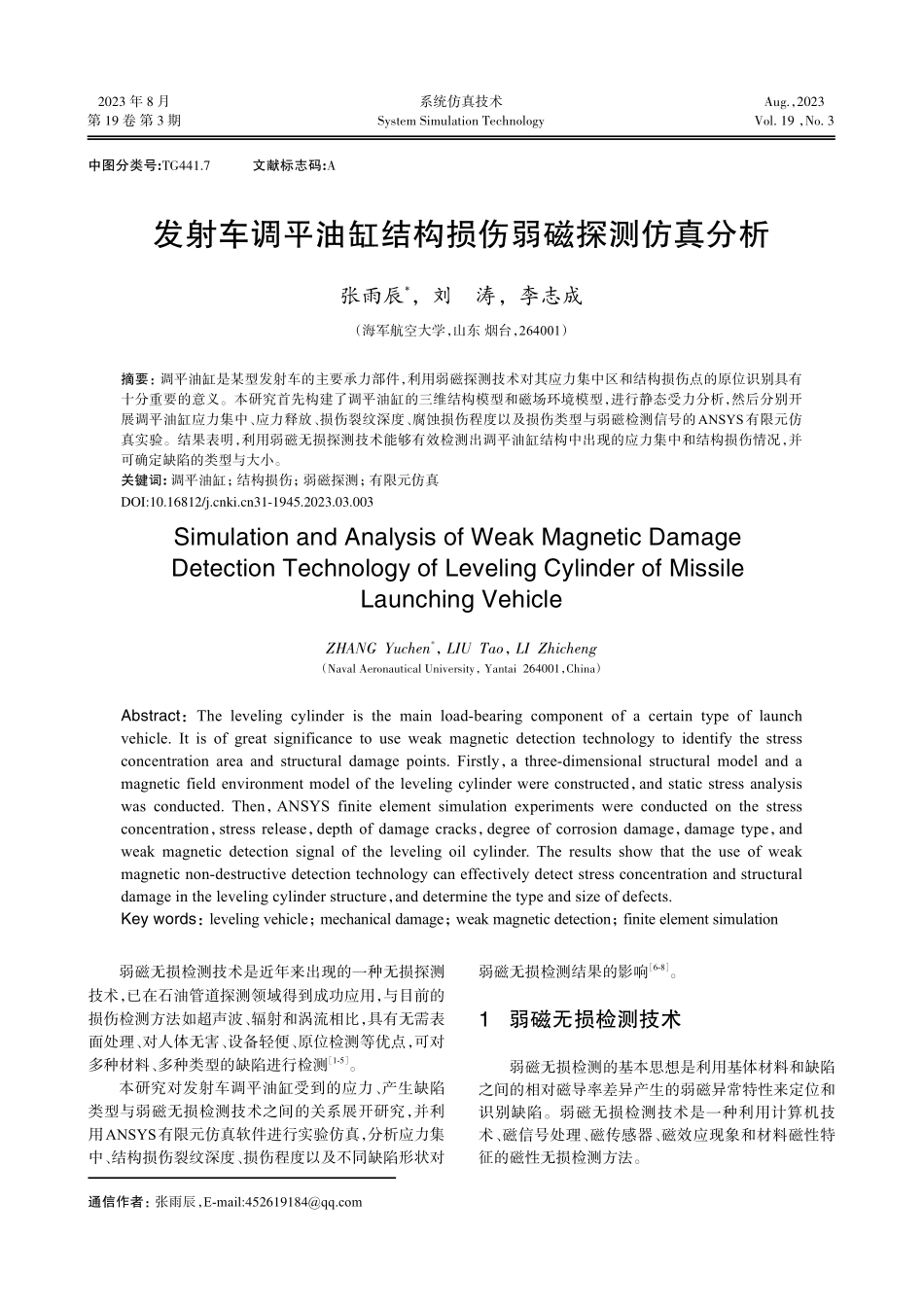

2023年8月第19卷第3期系统仿真技术SystemSimulationTechnologyAug.，2023Vol.19，No.3发射车调平油缸结构损伤弱磁探测仿真分析张雨辰*，刘涛，李志成（海军航空大学，山东烟台，264001）摘要：调平油缸是某型发射车的主要承力部件，利用弱磁探测技术对其应力集中区和结构损伤点的原位识别具有十分重要的意义。本研究首先构建了调平油缸的三维结构模型和磁场环境模型，进行静态受力分析，然后分别开展调平油缸应力集中、应力释放、损伤裂纹深度、腐蚀损伤程度以及损伤类型与弱磁检测信号的ANSYS有限元仿真实验。结果表明，利用弱磁无损探测技术能够有效检测出调平油缸结构中出现的应力集中和结构损伤情况，并可确定缺陷的类型与大小。关键词:调平油缸；结构损伤；弱磁探测；有限元仿真SimulationandAnalysisofWeakMagneticDamageDetectionTechnologyofLevelingCylinderofMissileLaunchingVehicleZHANGYuchen*，LIUTao，LIZhicheng（NavalAeronauticalUniversity，Yantai264001，China）Abstract：Thelevelingcylinderisthemainload-bearingcomponentofacertaintypeoflaunchvehicle.Itisofgreatsignificancetouseweakmagneticdetectiontechnologytoidentifythestressconcentrationareaandstructuraldamagepoints.Firstly，athree-dimensionalstructuralmodelandamagneticfieldenvironmentmodelofthelevelingcylinderwereconstructed，andstaticstressanalysiswasconducted.Then，ANSYSfiniteelementsimulationexperimentswereconductedonthestressconcentration，stressrelease，depthofdamagecracks，degreeofcorrosiondamage，damagetype，andweakmagneticdetectionsignalofthelevelingoilcylinder.Theresultsshowthattheuseofweakmagneticnon-destructivedetectiontechnologycaneffectivelydetectstressconcentrationandstructuraldamageinthelevelingcylinderstructure，anddeterminethetypeandsizeofdefects.Keywords：levelingvehicle；mechanicaldamage；weakmagneticdetection；finiteelementsimulation弱磁无损检测技术是近年来出现的一种无损探测技术，已在石油管道探测领域得到成功应用，与目前的损伤检测方法如超声波、辐射和涡流相比，具有无需表面处理、对人体无害、设备轻便、原位检测等优点，可对多种材料、多种类型的缺陷进行检测［1-5］。本研究对发射车调平油缸受到的应力、产生缺陷类型与弱磁无损检测技术之间的关系展开研究，并...
