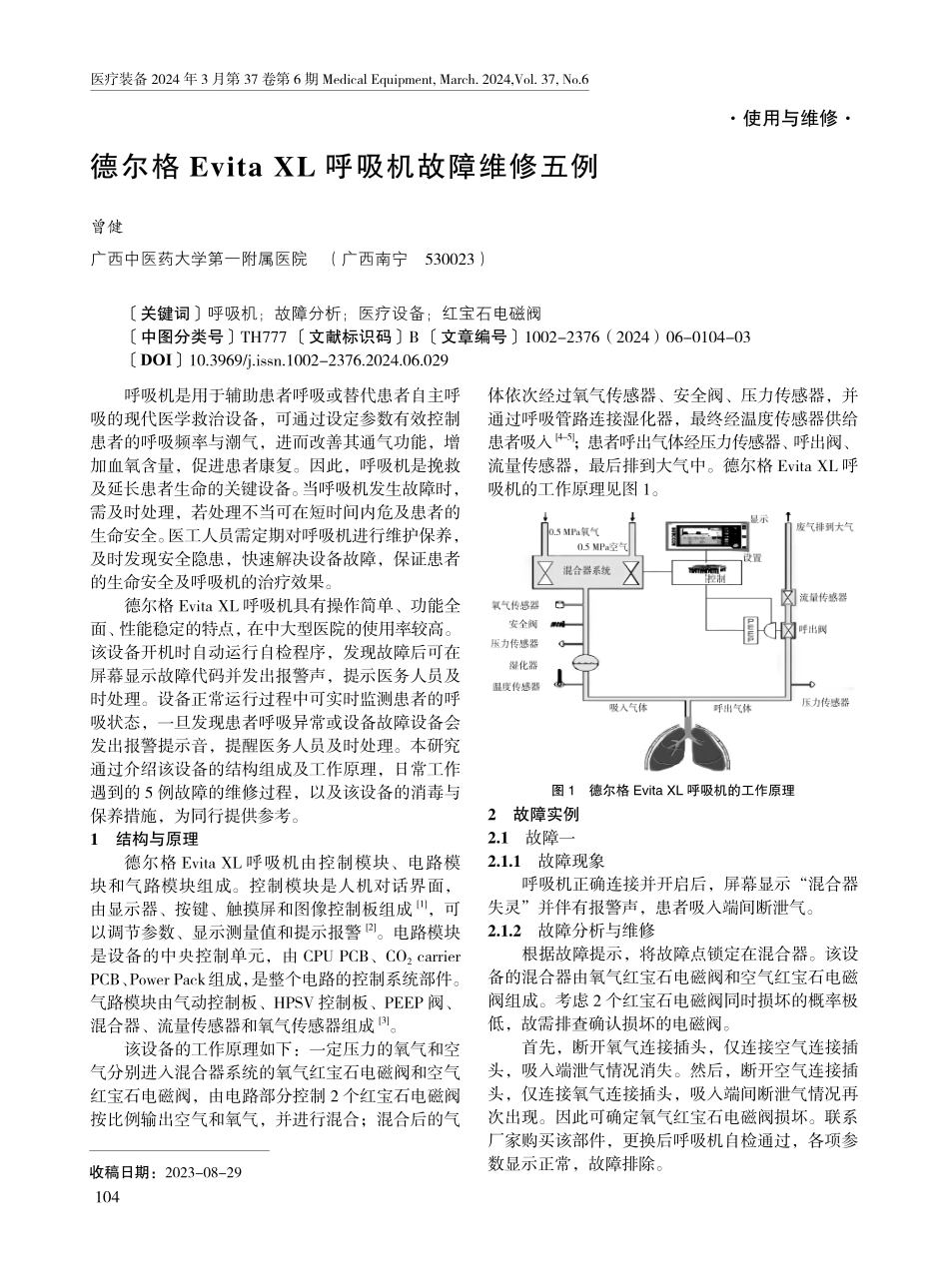

104医疗装备2024年3月第37卷第6期MedicalEquipment,March.2024,Vol.37,No.6呼吸机是用于辅助患者呼吸或替代患者自主呼吸的现代医学救治设备，可通过设定参数有效控制患者的呼吸频率与潮气，进而改善其通气功能，增加血氧含量，促进患者康复。因此，呼吸机是挽救及延长患者生命的关键设备。当呼吸机发生故障时，需及时处理，若处理不当可在短时间内危及患者的生命安全。医工人员需定期对呼吸机进行维护保养，及时发现安全隐患，快速解决设备故障，保证患者的生命安全及呼吸机的治疗效果。德尔格EvitaXL呼吸机具有操作简单、功能全面、性能稳定的特点，在中大型医院的使用率较高。该设备开机时自动运行自检程序，发现故障后可在屏幕显示故障代码并发出报警声，提示医务人员及时处理。设备正常运行过程中可实时监测患者的呼吸状态，一旦发现患者呼吸异常或设备故障设备会发出报警提示音，提醒医务人员及时处理。本研究通过介绍该设备的结构组成及工作原理，日常工作遇到的5例故障的维修过程，以及该设备的消毒与保养措施，为同行提供参考。1结构与原理德尔格EvitaXL呼吸机由控制模块、电路模块和气路模块组成。控制模块是人机对话界面，由显示器、按键、触摸屏和图像控制板组成[1]，可以调节参数、显示测量值和提示报警[2]。电路模块是设备的中央控制单元，由CPUPCB、CO2carrierPCB、PowerPack组成，是整个电路的控制系统部件。气路模块由气动控制板、HPSV控制板、PEEP阀、混合器、流量传感器和氧气传感器组成[3]。该设备的工作原理如下：一定压力的氧气和空气分别进入混合器系统的氧气红宝石电磁阀和空气红宝石电磁阀，由电路部分控制2个红宝石电磁阀按比例输出空气和氧气，并进行混合；混合后的气体依次经过氧气传感器、安全阀、压力传感器，并通过呼吸管路连接湿化器，最终经温度传感器供给患者吸入[4-5]；患者呼出气体经压力传感器、呼出阀、流量传感器，最后排到大气中。德尔格EvitaXL呼吸机的工作原理见图1。图1德尔格EvitaXL呼吸机的工作原理2故障实例2.1故障一2.1.1故障现象呼吸机正确连接并开启后，屏幕显示“混合器失灵”并伴有报警声，患者吸入端间断泄气。2.1.2故障分析与维修根据故障提示，将故障点锁定在混合器。该设备的混合器由氧气红宝石电磁阀和空气红宝石电磁阀组成。考虑2个红宝石电磁阀同时损坏的概率极低，故需排查确认损坏的电磁阀。首先，断开氧气连接插头，仅连接空气连接插头，吸入端泄气情况消失。然后，断开空气连接插头...
