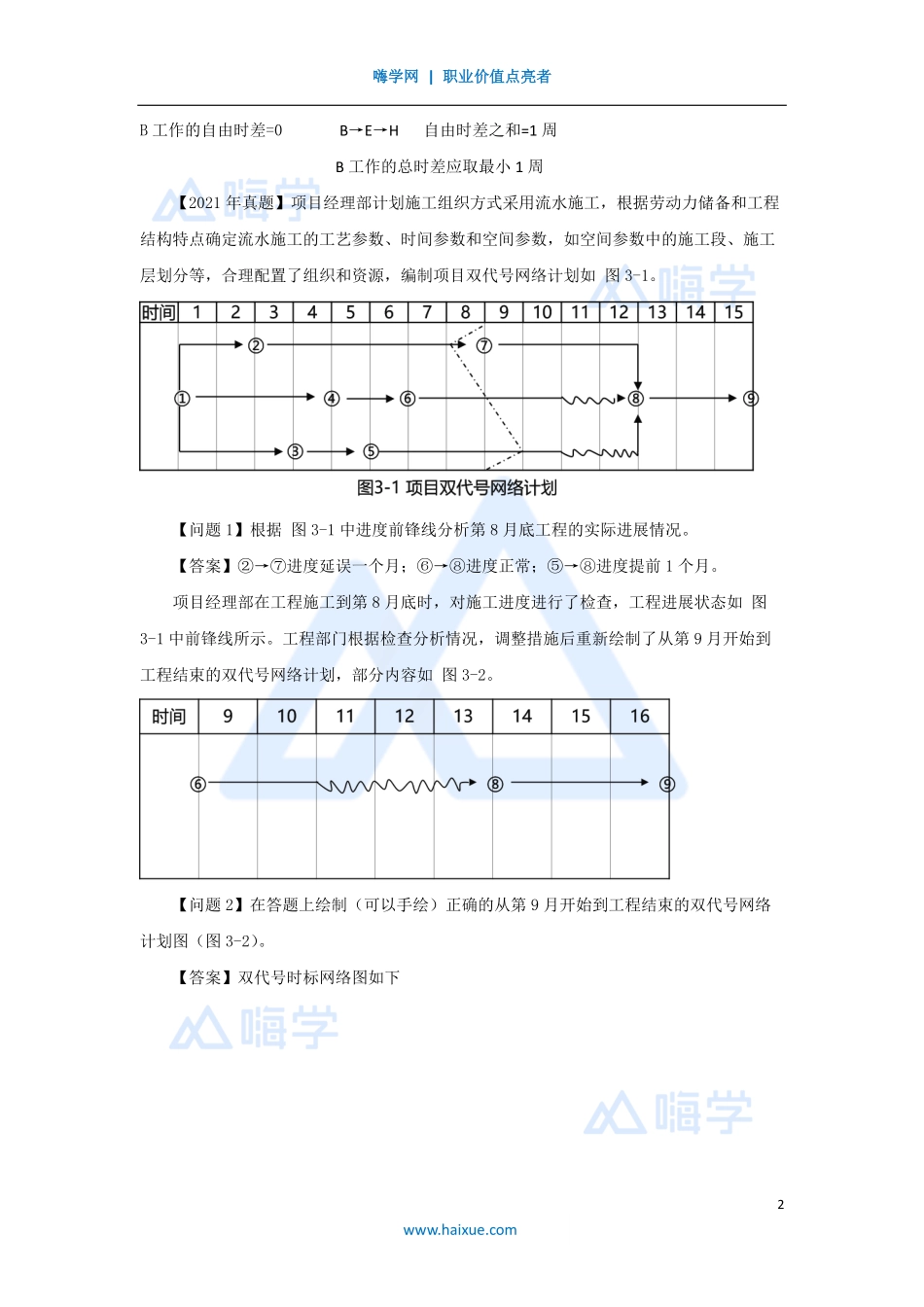

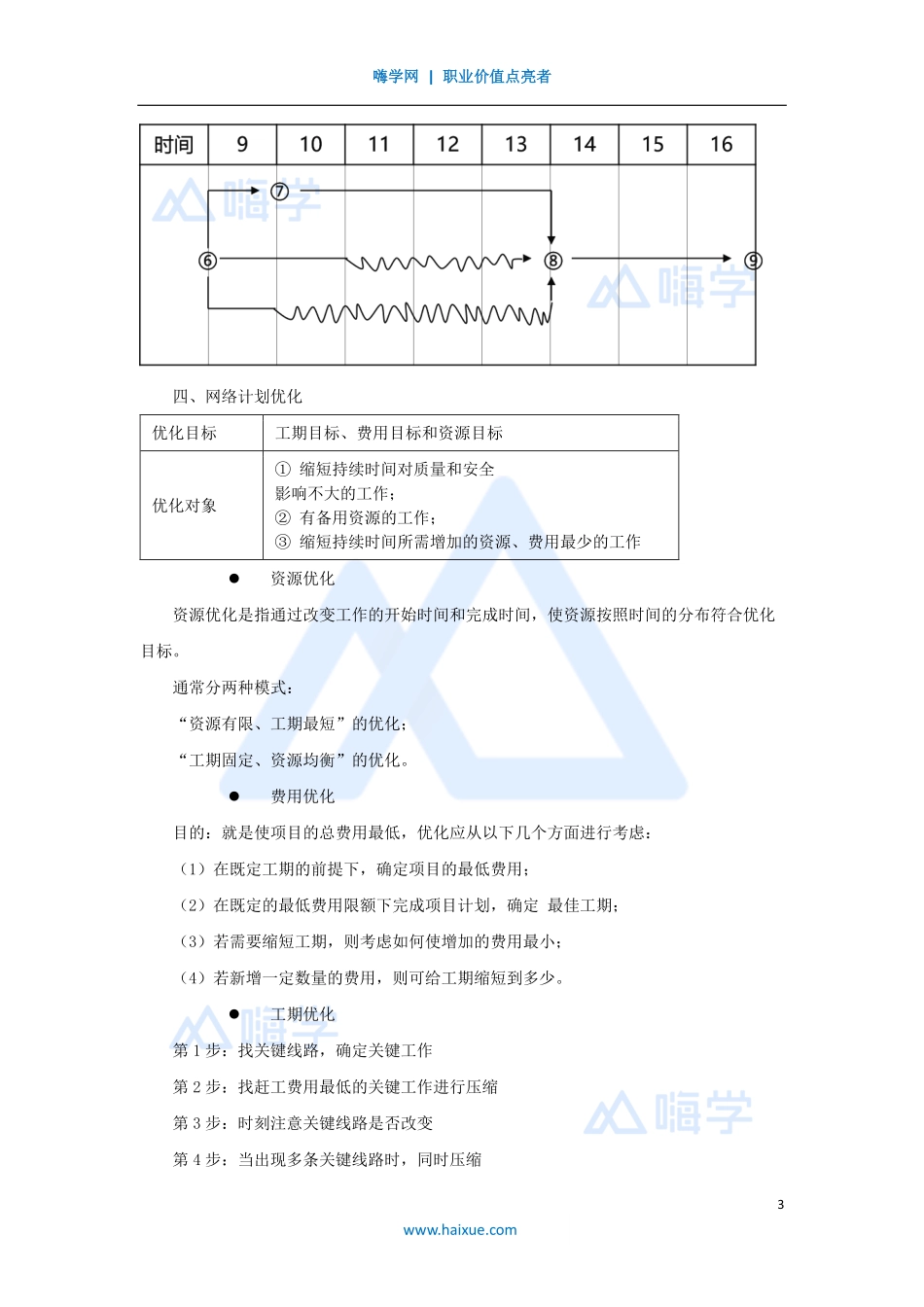

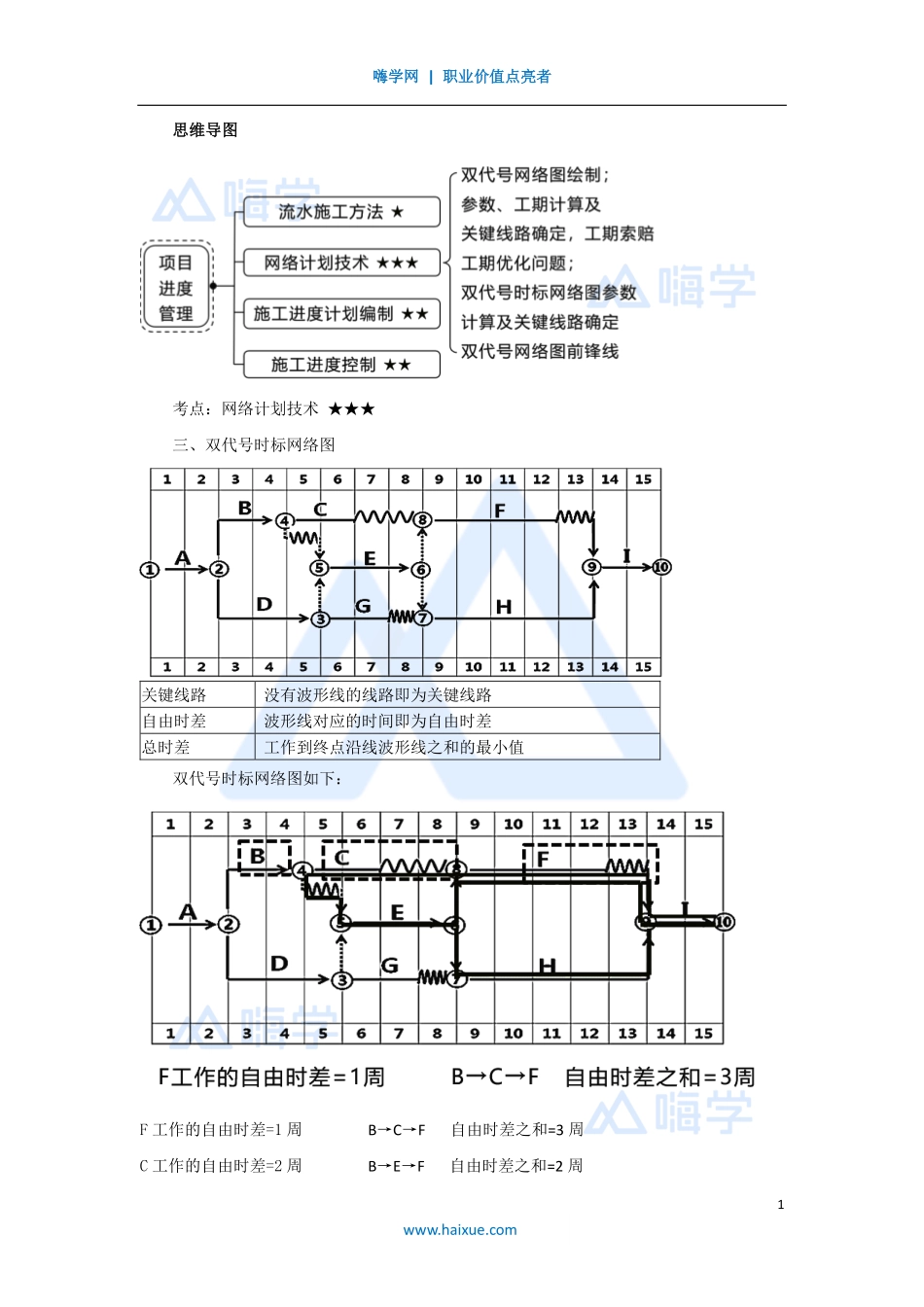

嗨学网|职业价值点亮者1www.haixue.com思维导图考点：网络计划技术★★★三、双代号时标网络图关键线路没有波形线的线路即为关键线路自由时差波形线对应的时间即为自由时差总时差工作到终点沿线波形线之和的最小值双代号时标网络图如下：F工作的自由时差=1周B→C→F自由时差之和=3周C工作的自由时差=2周B→E→F自由时差之和=2周嗨学网|职业价值点亮者2www.haixue.comB工作的自由时差=0B→E→H自由时差之和=1周B工作的总时差应取最小1周【2021年真题】项目经理部计划施工组织方式采用流水施工，根据劳动力储备和工程结构特点确定流水施工的工艺参数、时间参数和空间参数，如空间参数中的施工段、施工层划分等，合理配置了组织和资源，编制项目双代号网络计划如图3-1。【问题1】根据图3-1中进度前锋线分析第8月底工程的实际进展情况。【答案】②→⑦进度延误一个月；⑥→⑧进度正常；⑤→⑧进度提前1个月。项目经理部在工程施工到第8月底时，对施工进度进行了检查，工程进展状态如图3-1中前锋线所示。工程部门根据检查分析情况，调整措施后重新绘制了从第9月开始到工程结束的双代号网络计划，部分内容如图3-2。【问题2】在答题上绘制（可以手绘）正确的从第9月开始到工程结束的双代号网络计划图（图3-2）。【答案】双代号时标网络图如下嗨学网|职业价值点亮者3www.haixue.com四、网络计划优化优化目标工期目标、费用目标和资源目标优化对象①缩短持续时间对质量和安全影响不大的工作；②有备用资源的工作；③缩短持续时间所需增加的资源、费用最少的工作⚫资源优化资源优化是指通过改变工作的开始时间和完成时间，使资源按照时间的分布符合优化目标。通常分两种模式：“资源有限、工期最短”的优化；“工期固定、资源均衡”的优化。⚫费用优化目的：就是使项目的总费用最低，优化应从以下几个方面进行考虑：（1）在既定工期的前提下，确定项目的最低费用；（2）在既定的最低费用限额下完成项目计划，确定最佳工期；（3）若需要缩短工期，则考虑如何使增加的费用最小；（4）若新增一定数量的费用，则可给工期缩短到多少。⚫工期优化第1步：找关键线路，确定关键工作第2步：找赶工费用最低的关键工作进行压缩第3步：时刻注意关键线路是否改变第4步：当出现多条关键线路时，同时压缩嗨学网|职业价值点亮者4www.haixue.com选取费用最低的方案进行压缩【问题】如何压缩工期至20d？试确定最优压缩方案及所需投入的赶工费用。【答案】压缩B：1d；压缩E：2d赶...
