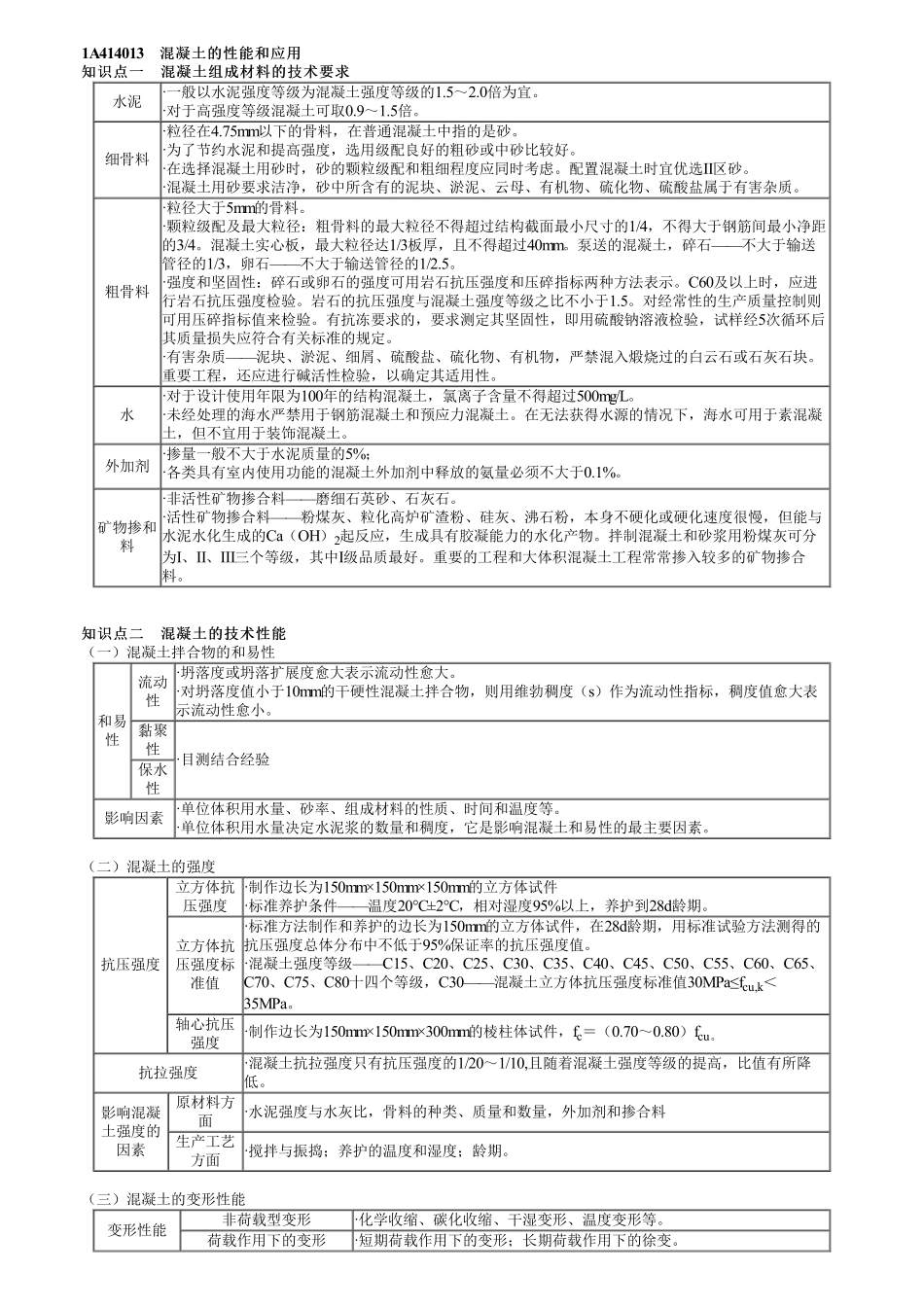

1A414013混凝土的性能和应用混凝土的性能和应用知识点一混凝土组成材料的技术要求知识点一混凝土组成材料的技术要求水泥·一般以水泥强度等级为混凝土强度等级的1.5～2.0倍为宜。·对于高强度等级混凝土可取0.9～1.5倍。细骨料·粒径在4.75mm以下的骨料，在普通混凝土中指的是砂。·为了节约水泥和提高强度，选用级配良好的粗砂或中砂比较好。·在选择混凝土用砂时，砂的颗粒级配和粗细程度应同时考虑。配置混凝土时宜优选Ⅱ区砂。·混凝土用砂要求洁净，砂中所含有的泥块、淤泥、云母、有机物、硫化物、硫酸盐属于有害杂质。粗骨料·粒径大于5mm的骨料。·颗粒级配及最大粒径：粗骨料的最大粒径不得超过结构截面最小尺寸的1/4，不得大于钢筋间最小净距的3/4。混凝土实心板，最大粒径达1/3板厚，且不得超过40mm。泵送的混凝土，碎石——不大于输送管径的1/3，卵石——不大于输送管径的1/2.5。·强度和坚固性：碎石或卵石的强度可用岩石抗压强度和压碎指标两种方法表示。C60及以上时，应进行岩石抗压强度检验。岩石的抗压强度与混凝土强度等级之比不小于1.5。对经常性的生产质量控制则可用压碎指标值来检验。有抗冻要求的，要求测定其坚固性，即用硫酸钠溶液检验，试样经5次循环后其质量损失应符合有关标准的规定。·有害杂质——泥块、淤泥、细屑、硫酸盐、硫化物、有机物，严禁混入煅烧过的白云石或石灰石块。重要工程，还应进行碱活性检验，以确定其适用性。水·对于设计使用年限为100年的结构混凝土，氯离子含量不得超过500mg/L。·未经处理的海水严禁用于钢筋混凝土和预应力混凝土。在无法获得水源的情况下，海水可用于素混凝土，但不宜用于装饰混凝土。外加剂·掺量一般不大于水泥质量的5%；·各类具有室内使用功能的混凝土外加剂中释放的氨量必须不大于0.1%。矿物掺和料·非活性矿物掺合料——磨细石英砂、石灰石。·活性矿物掺合料——粉煤灰、粒化高炉矿渣粉、硅灰、沸石粉，本身不硬化或硬化速度很慢，但能与水泥水化生成的Ca（OH）2起反应，生成具有胶凝能力的水化产物。拌制混凝土和砂浆用粉煤灰可分为Ⅰ、Ⅱ、Ⅲ三个等级，其中Ⅰ级品质最好。重要的工程和大体积混凝土工程常常掺入较多的矿物掺合料。知识点二混凝土的技术性能知识点二混凝土的技术性能（一）混凝土拌合物的和易性和易性流动性·坍落度或坍落扩展度愈大表示流动性愈大。·对坍落度值小于10mm的干硬性混凝土拌合物，则用维勃稠度（s）作为流动性指标，稠度值愈大表示流动...
