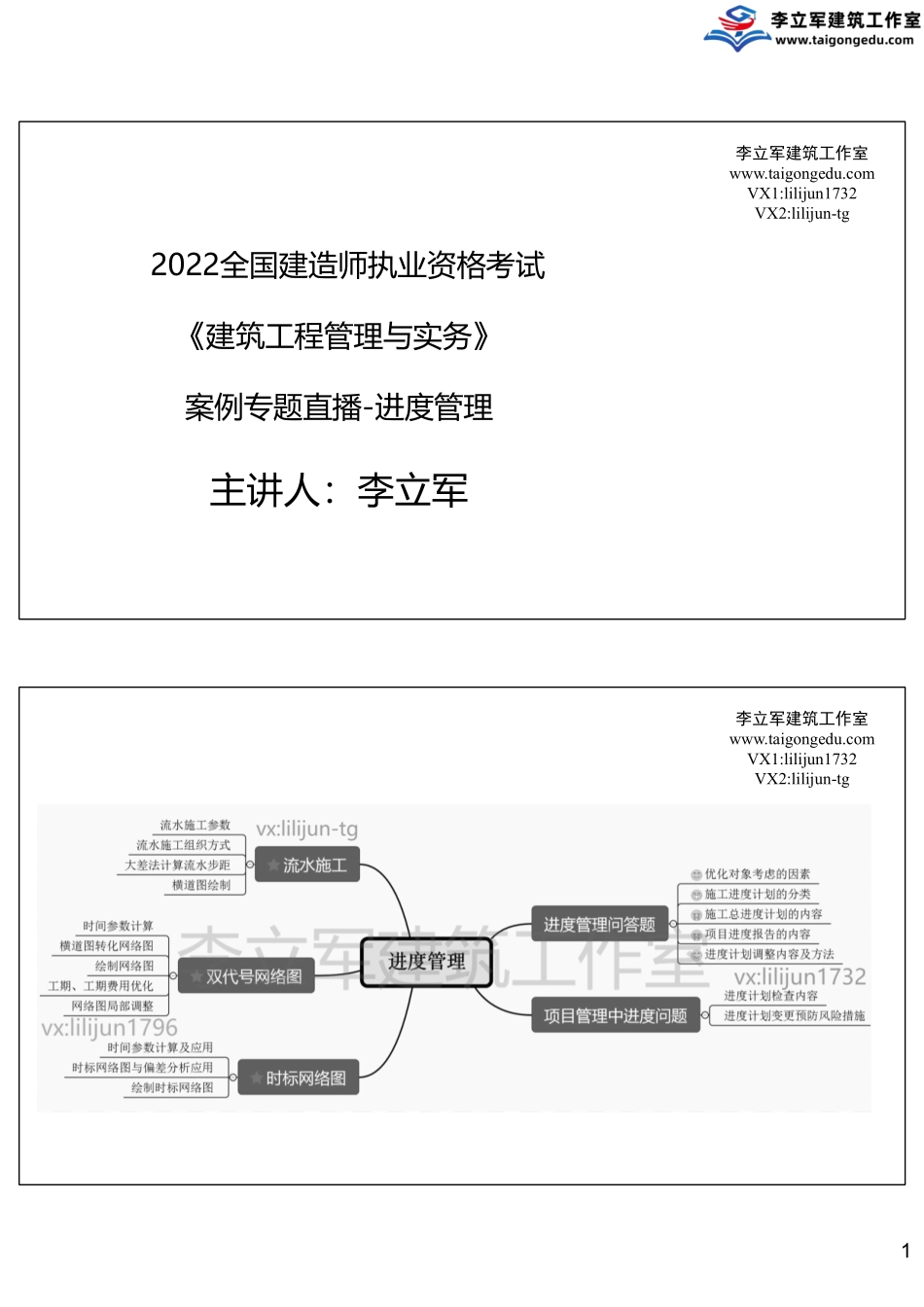

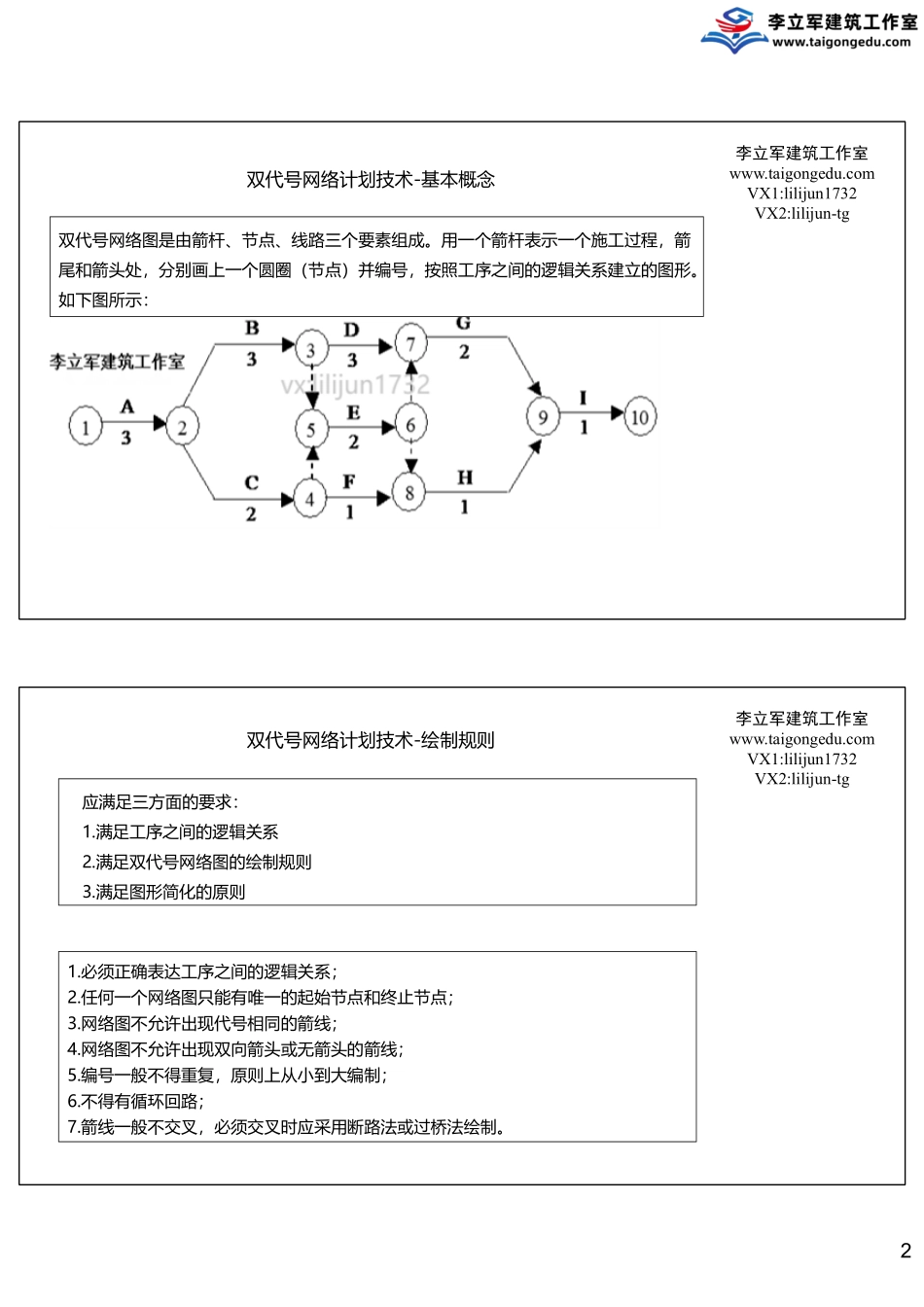

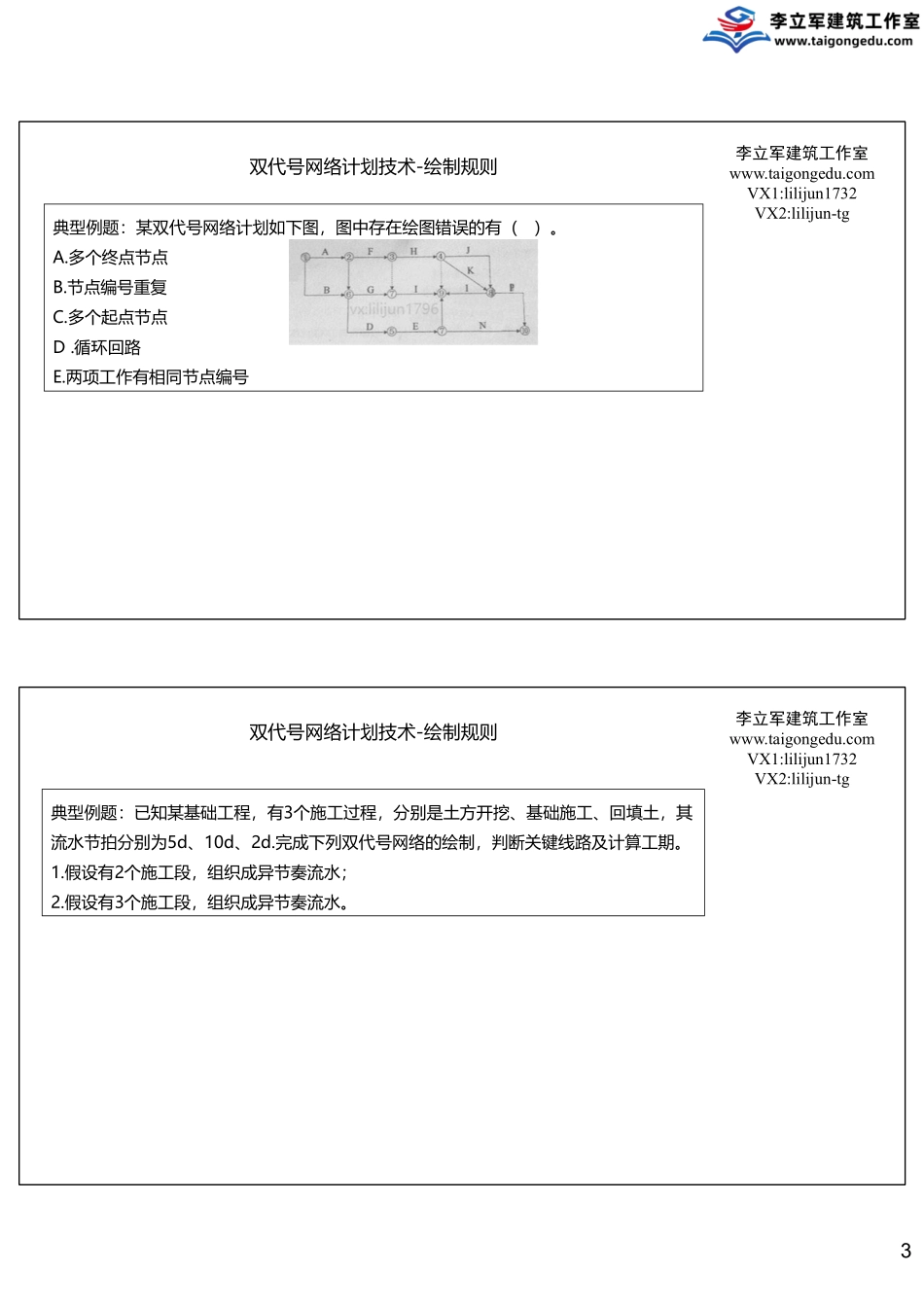

1李立军建筑工作室www.taigongedu.comVX1:lilijun1732VX2:lilijun-tg2022全国建造师执业资格考试《建筑工程管理与实务》案例专题直播-进度管理主讲人：李立军李立军建筑工作室www.taigongedu.comVX1:lilijun1732VX2:lilijun-tg2李立军建筑工作室www.taigongedu.comVX1:lilijun1732VX2:lilijun-tg双代号网络计划技术-基本概念双代号网络图是由箭杆、节点、线路三个要素组成。用一个箭杆表示一个施工过程，箭尾和箭头处，分别画上一个圆圈（节点）并编号，按照工序之间的逻辑关系建立的图形。如下图所示：李立军建筑工作室www.taigongedu.comVX1:lilijun1732VX2:lilijun-tg双代号网络计划技术-绘制规则应满足三方面的要求：1.满足工序之间的逻辑关系2.满足双代号网络图的绘制规则3.满足图形简化的原则1.必须正确表达工序之间的逻辑关系；2.任何一个网络图只能有唯一的起始节点和终止节点；3.网络图不允许出现代号相同的箭线；4.网络图不允许出现双向箭头或无箭头的箭线；5.编号一般不得重复，原则上从小到大编制；6.不得有循环回路；7.箭线一般不交叉，必须交叉时应采用断路法或过桥法绘制。3李立军建筑工作室www.taigongedu.comVX1:lilijun1732VX2:lilijun-tg双代号网络计划技术-绘制规则典型例题：某双代号网络计划如下图，图中存在绘图错误的有（）。A.多个终点节点B.节点编号重复C.多个起点节点D.循环回路E.两项工作有相同节点编号李立军建筑工作室www.taigongedu.comVX1:lilijun1732VX2:lilijun-tg典型例题：已知某基础工程，有3个施工过程，分别是土方开挖、基础施工、回填土，其流水节拍分别为5d、10d、2d.完成下列双代号网络的绘制，判断关键线路及计算工期。1.假设有2个施工段，组织成异节奏流水；2.假设有3个施工段，组织成异节奏流水。双代号网络计划技术-绘制规则4李立军建筑工作室www.taigongedu.comVX1:lilijun1732VX2:lilijun-tg课后作业：根据下表逻辑关系绘制双代号网络图并判断关键线路，计算工期。本工作ABCDEFG紧前工作--AAABCDEDE工作时间（d）4233521双代号网络计划技术-绘制规则李立军建筑工作室www.taigongedu.comVX1:lilijun1732VX2:lilijun-tg双代号网络计划技术-时间参数的计算（速算法）5李立军建筑工作室www.taigongedu.comVX1:lilijun1732VX2:lilijun-tg2013年12双代号网络图时间参数的计算-计算结果李立军建筑工作室www.taigongedu.comVX1:lilijun1732VX2:lilijun-tg典型例题：已知某工程双代号网络计划如下图所示，...
