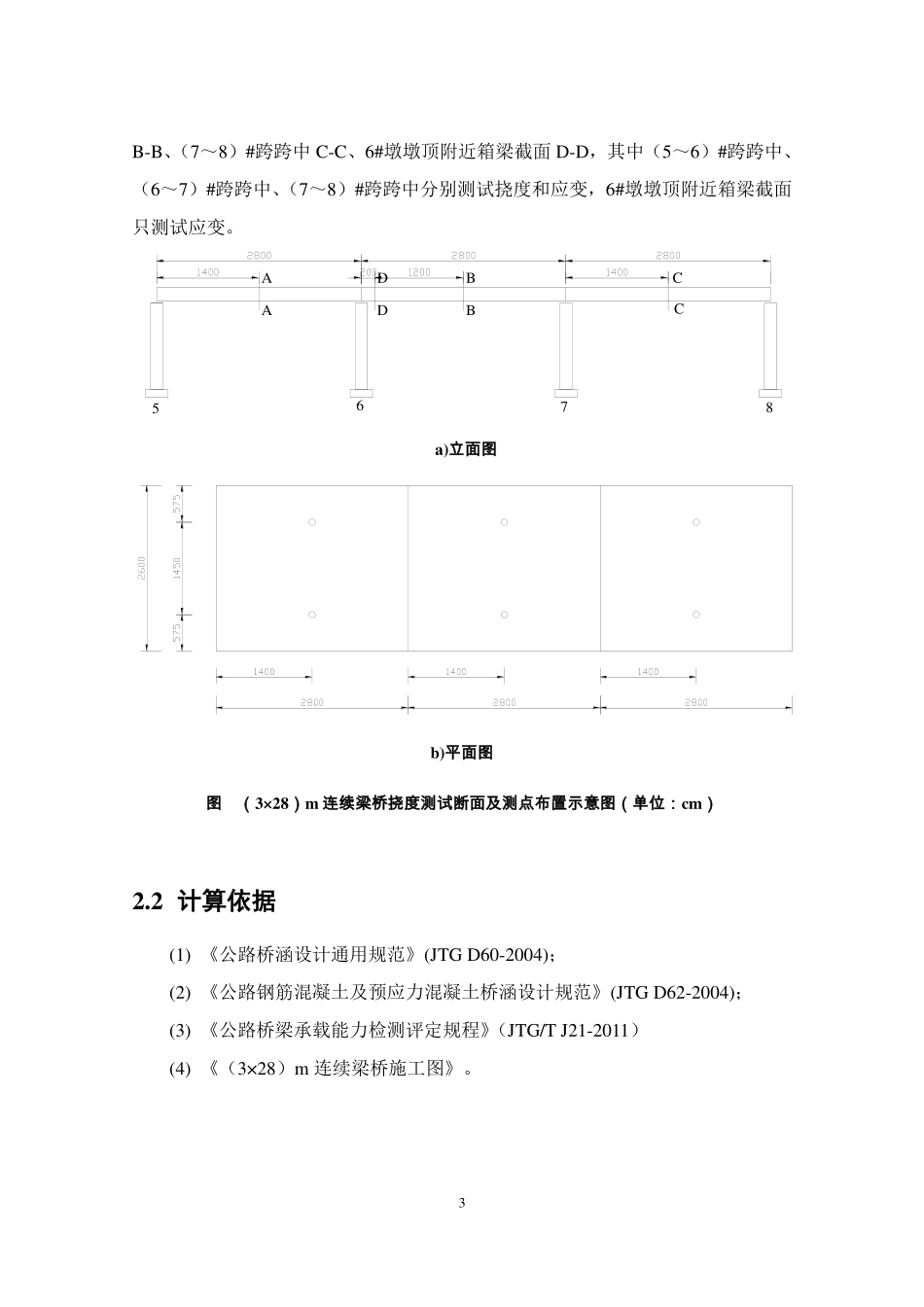

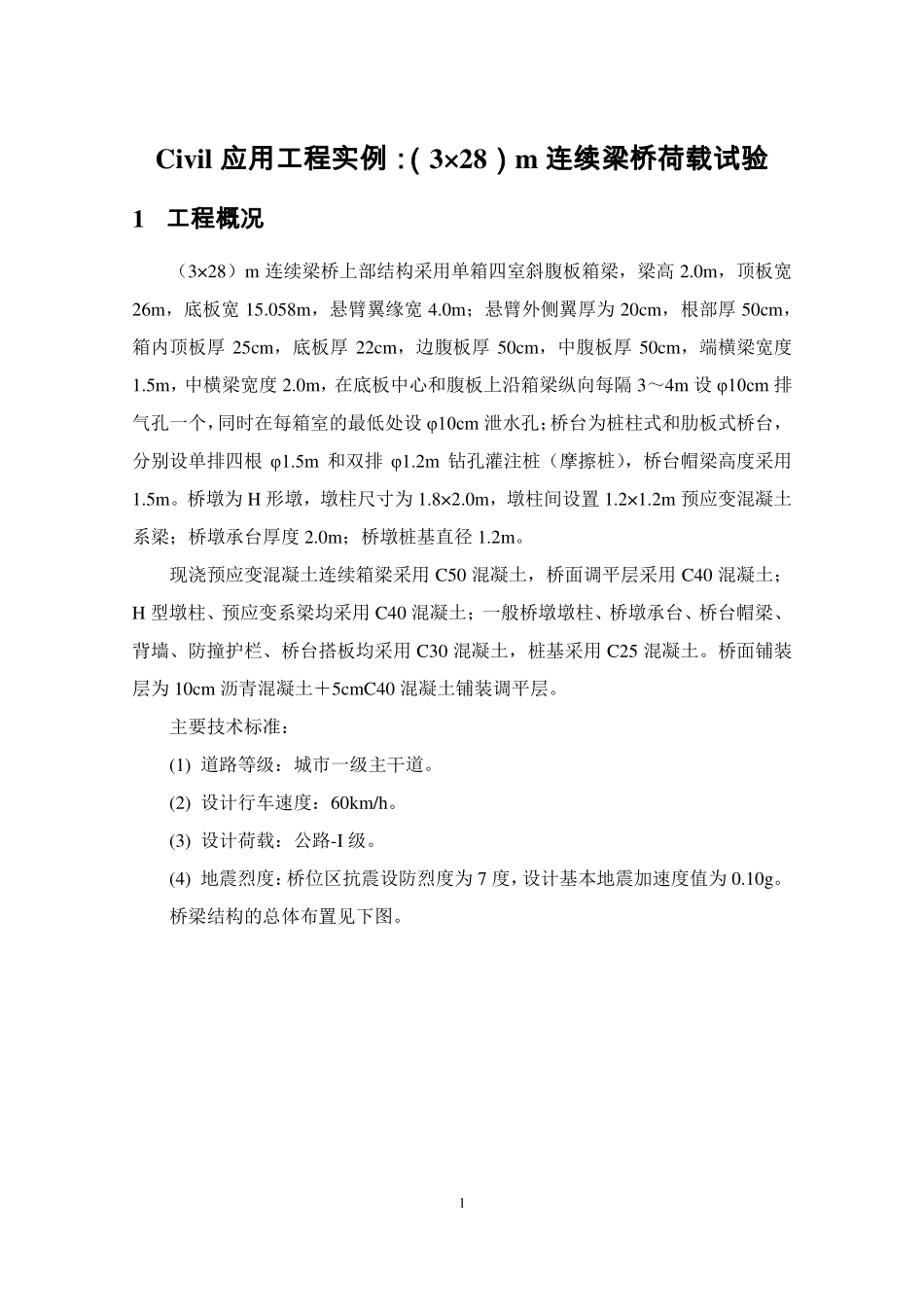

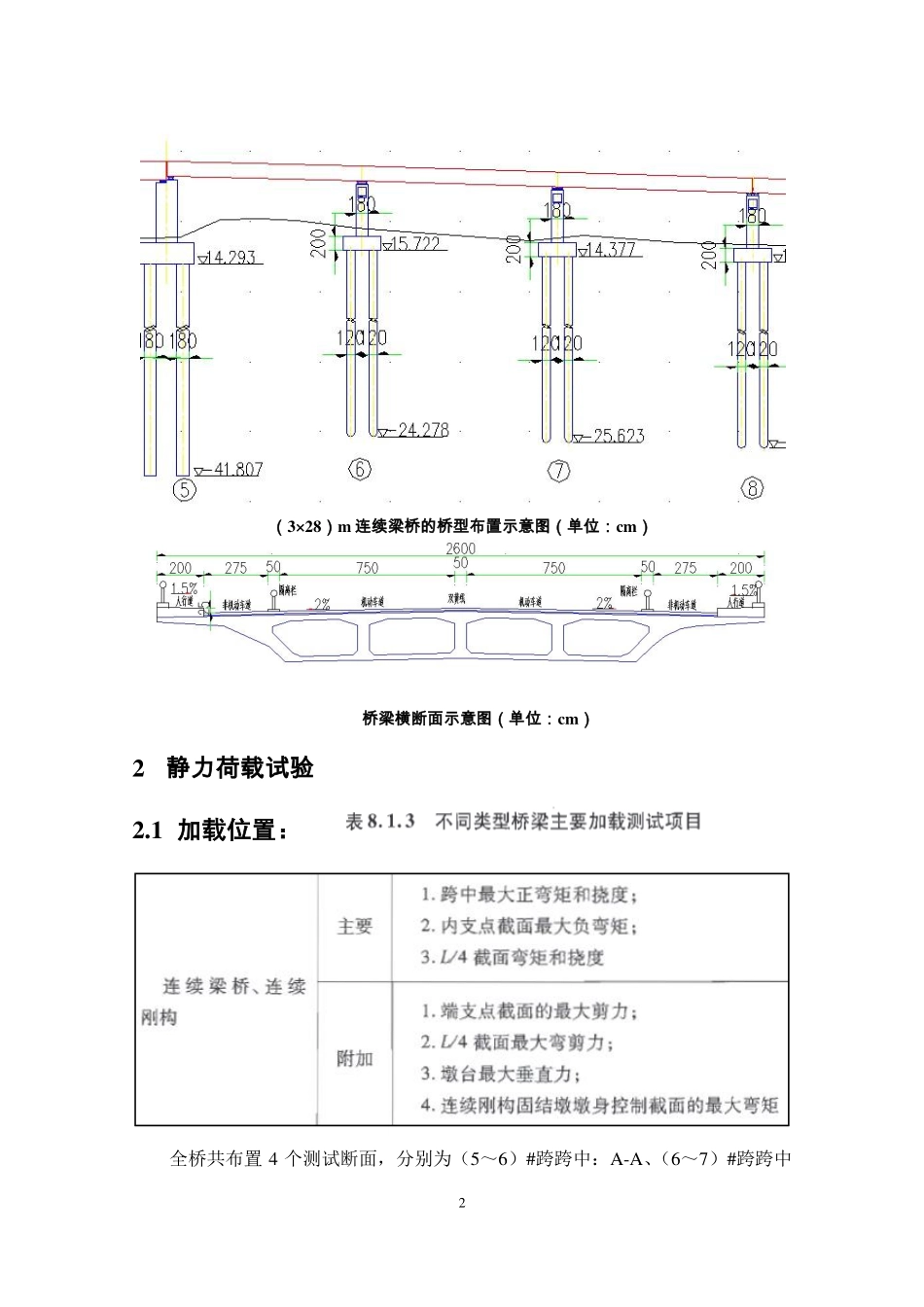

1Civil应用工程实例：（3×28）m连续梁桥荷载试验1工程概况（3×28）m连续梁桥上部结构采用单箱四室斜腹板箱梁，梁高2.0m，顶板宽26m，底板宽15.058m，悬臂翼缘宽4.0m；悬臂外侧翼厚为20cm，根部厚50cm，箱内顶板厚25cm，底板厚22cm，边腹板厚50cm，中腹板厚50cm，端横梁宽度1.5m，中横梁宽度2.0m，在底板中心和腹板上沿箱梁纵向每隔3～4m设φ10cm排气孔一个，同时在每箱室的最低处设φ10cm泄水孔；桥台为桩柱式和肋板式桥台，分别设单排四根φ1.5m和双排φ1.2m钻孔灌注桩（摩擦桩），桥台帽梁高度采用1.5m。桥墩为H形墩，墩柱尺寸为1.8×2.0m，墩柱间设置1.2×1.2m预应变混凝土系梁；桥墩承台厚度2.0m；桥墩桩基直径1.2m。现浇预应变混凝土连续箱梁采用C50混凝土，桥面调平层采用C40混凝土；H型墩柱、预应变系梁均采用C40混凝土；一般桥墩墩柱、桥墩承台、桥台帽梁、背墙、防撞护栏、桥台搭板均采用C30混凝土，桩基采用C25混凝土。桥面铺装层为10cm沥青混凝土＋5cmC40混凝土铺装调平层。主要技术标准：(1)道路等级：城市一级主干道。(2)设计行车速度：60km/h。(3)设计荷载：公路-I级。(4)地震烈度：桥位区抗震设防烈度为7度，设计基本地震加速度值为0.10g。桥梁结构的总体布置见下图。2（3×28）m连续梁桥的桥型布置示意图（单位：cm）桥梁横断面示意图（单位：cm）2静力荷载试验2.1加载位置：全桥共布置4个测试断面，分别为（5～6）#跨跨中：A-A、（6～7）#跨跨中3B-B、（7～8）#跨跨中C-C、6#墩墩顶附近箱梁截面D-D，其中（5～6）#跨跨中、（6～7）#跨跨中、（7～8）#跨跨中分别测试挠度和应变，6#墩墩顶附近箱梁截面只测试应变。a)立面图b)平面图图（3×28）m连续梁桥挠度测试断面及测点布置示意图（单位：cm）2.2计算依据(1)《公路桥涵设计通用规范》(JTGD60-2004)；(2)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)；(3)《公路桥梁承载能力检测评定规程》（JTG/TJ21-2011）(4)《（3×28）m连续梁桥施工图》。AABBCC5678DD42.3计算参数选取(1)设计荷载：公路-I级；(2)结构材料：箱梁结构采用C50号混凝土，弹性模量为3.45×104MPa；(3)汽车荷载系数：双向4车道。2.4计算荷载试验效率1、加载车静力试验荷载加载方式是采用单辆重约300kN的三轴载重汽车作为等效荷载（见下图），在试验过程中模拟设计活载所产生的内力值。后轴中轴前轴1.303.50120KN120KN60KN图试验采用加载车辆示意图（单位：m）2、静力荷载试验效率计算公式54、计...
