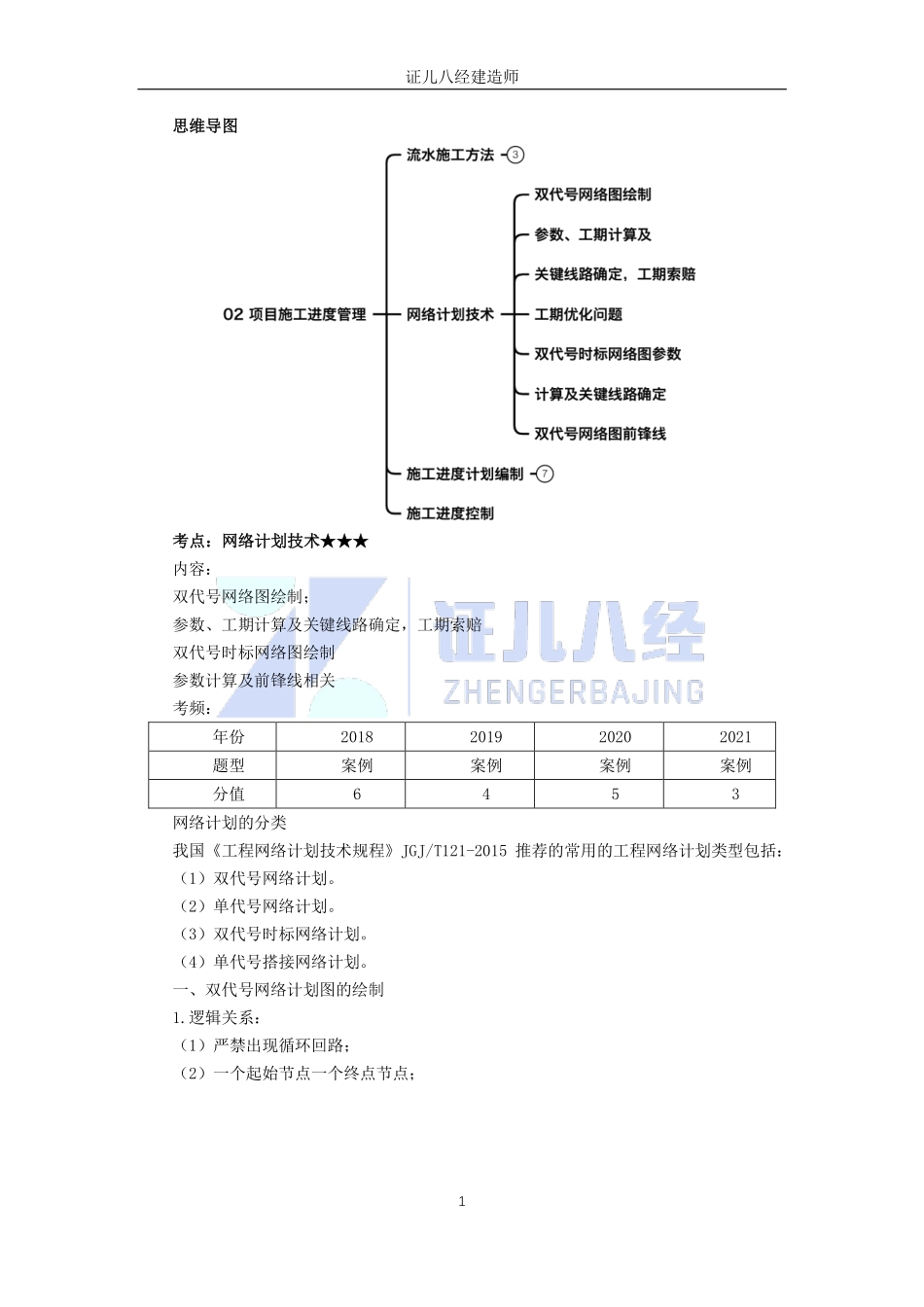

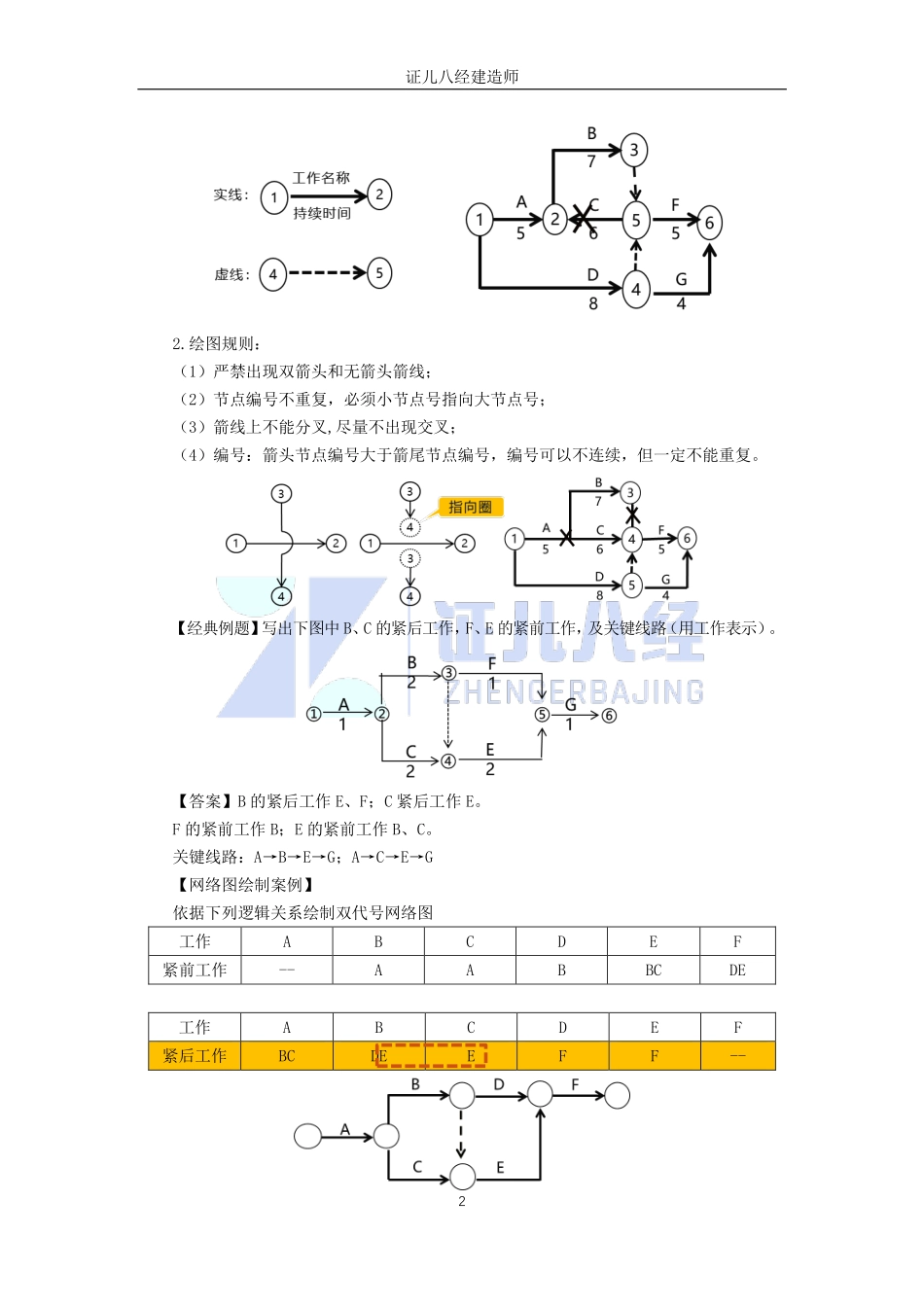

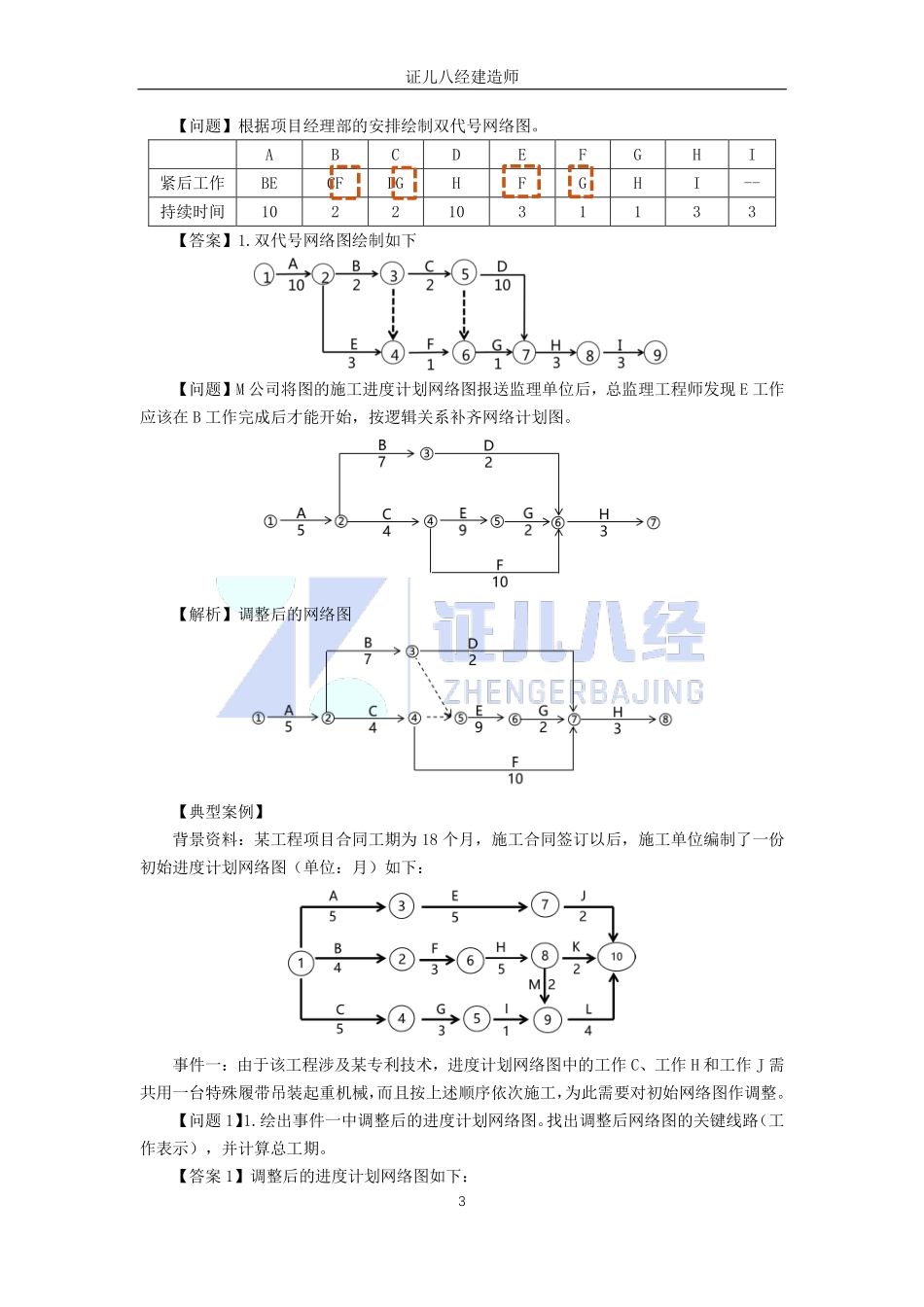

证儿八经建造师1思维导图考点：网络计划技术★★★内容：双代号网络图绘制；参数、工期计算及关键线路确定，工期索赔双代号时标网络图绘制参数计算及前锋线相关考频：年份2018201920202021题型案例案例案例案例分值6453网络计划的分类我国《工程网络计划技术规程》JGJ/T121-2015推荐的常用的工程网络计划类型包括：（1）双代号网络计划。（2）单代号网络计划。（3）双代号时标网络计划。（4）单代号搭接网络计划。一、双代号网络计划图的绘制1.逻辑关系：（1）严禁出现循环回路；（2）一个起始节点一个终点节点；证儿八经建造师22.绘图规则：（1）严禁出现双箭头和无箭头箭线；（2）节点编号不重复，必须小节点号指向大节点号；（3）箭线上不能分叉,尽量不出现交叉；（4）编号：箭头节点编号大于箭尾节点编号，编号可以不连续，但一定不能重复。【经典例题】写出下图中B、C的紧后工作，F、E的紧前工作，及关键线路（用工作表示）。【答案】B的紧后工作E、F；C紧后工作E。F的紧前工作B；E的紧前工作B、C。关键线路：A→B→E→G；A→C→E→G【网络图绘制案例】依据下列逻辑关系绘制双代号网络图工作ABCDEF紧前工作--AABBCDE工作ABCDEF紧后工作BCDEEFF--证儿八经建造师3【问题】根据项目经理部的安排绘制双代号网络图。ABCDEFGHI紧后工作BECFDGHFGHI--持续时间10221031133【答案】1.双代号网络图绘制如下【问题】M公司将图的施工进度计划网络图报送监理单位后，总监理工程师发现E工作应该在B工作完成后才能开始，按逻辑关系补齐网络计划图。【解析】调整后的网络图【典型案例】背景资料：某工程项目合同工期为18个月，施工合同签订以后，施工单位编制了一份初始进度计划网络图（单位：月）如下：事件一：由于该工程涉及某专利技术，进度计划网络图中的工作C、工作H和工作J需共用一台特殊履带吊装起重机械，而且按上述顺序依次施工，为此需要对初始网络图作调整。【问题1】1.绘出事件一中调整后的进度计划网络图。找出调整后网络图的关键线路（工作表示），并计算总工期。【答案1】调整后的进度计划网络图如下：证儿八经建造师4调整后进度计划网络图的关键线路（工作表示）：B→F→H→M→L。总工期为：18个月。事件二：该特殊履带吊装起重机械租赁台班费用相当贵，而且无论是否使用，租赁费用从进场就开始计算，直到出场。施工单位为减少该特殊设备在现场的闲置时间，拟重新调整工作C的起止日，以尽量压缩该特殊设备的租赁时间。【问题2】按事件一的网...
