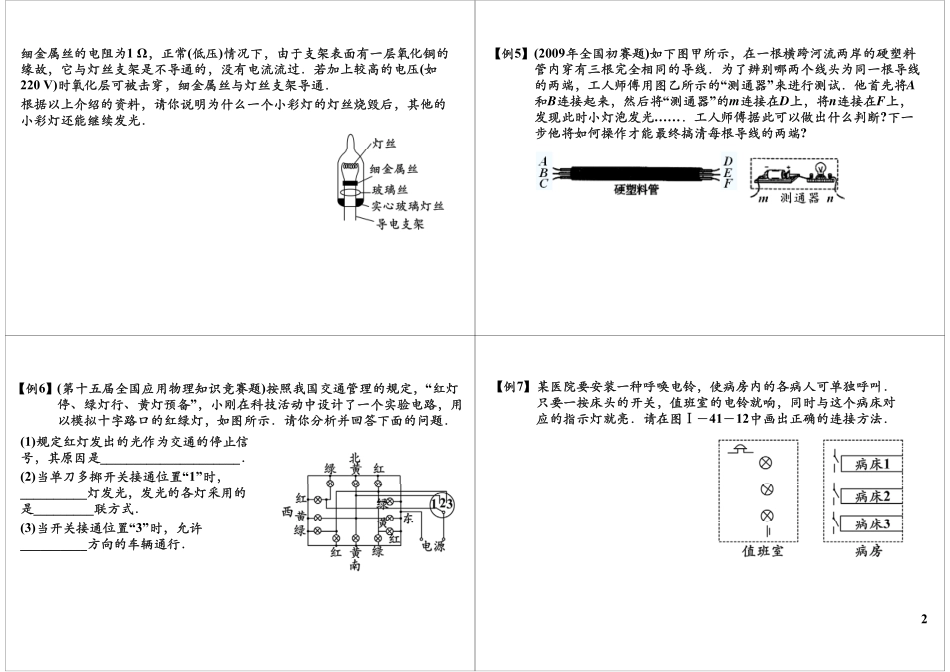

专题二十四：电荷及电路问题本节设计知识：1.电荷：荷2.电路：（1）串联（2）并联（3）混联（）串联（）并联（3）混联4.欧姆定律知识：【例1】(上海赛题)两只硬橡胶球带有等量正电荷按图所示方式连接【例1】(上海赛题)两只硬橡胶球，带有等量正电荷，按图所示方式连接；一个金属小环串在一根光滑的绝缘杆上，位于两只硬橡胶球中间，恰好平衡若用绝缘棒将金属小环向右侧稍移一些释放后小环向中间平衡，若用绝缘棒将金属小环向右侧稍移些，释放后，小环向中间处运动，则以下结论正确的是()A．M带正电B．M带负电A．M带正电B．M带负电C．M不带电D．M可能带电，也可能不带电【例2】如图所示的导电溶液中，通电2s，共有4C的正离子和4C的负离子所中，，通过AB截面．求溶液中电流的方向和电流的大小．【例3】(2008年全国应征赛题)如图所示是一个电热器电路．电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个元件有故障．今用一个校验电灯分别接在电路各处，得到下表所示的结果．由此可判断断路的元件是_________，短路的元件是_________【例4】小志家买了一种点缀节日用的小彩灯，他发现当其中一个小彩灯的灯丝烧断了以后，其余的小彩灯还能继续发光．于是小志对小彩灯之间的连接关系产生了兴趣，为此他请教了科技人员，得到以下信息：他用的小彩灯规格是“2.5V，0.25A”，通过串联一定数量的小彩灯，使单个小彩灯两端所加的电压比它的额定电压稍低，每个小彩灯都能基本正常发光．造在支架有作小彩灯的构造如图所示，在灯丝导电支架上除了有灯丝和起固定作用的小玻璃珠以外，还绕有约4圈细金属丝．灯丝电阻冷时约为2.5Ω，热时约为15Ω热时约为15Ω。1细金属丝的电阻为1Ω，正常(低压)情况下，由于支架表面有一层氧化铜的缘故，它与灯丝支架是不导通的，没有电流流过．若加上较高的电压(如220V)时氧化层可被击穿，细金属丝与灯丝支架导通．根据以上介绍的资料，请你说明为什么一个小彩灯的灯丝烧毁后，其他的小彩灯还能继续发光．【例5】(2009年全国初赛题)如下图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的导线．为了辨别哪两个线头为同一根导线的两端，工人师傅用图乙所示的“测通器”来进行测试．他首先将A和B连接起来，然后将“测通器”的m连接在D上，将n连接在F上，发现此时小灯泡发光人师傅据此可以做出什么判断?发现此时小灯泡发光……．工人师傅据此可以做出什么判断?...
