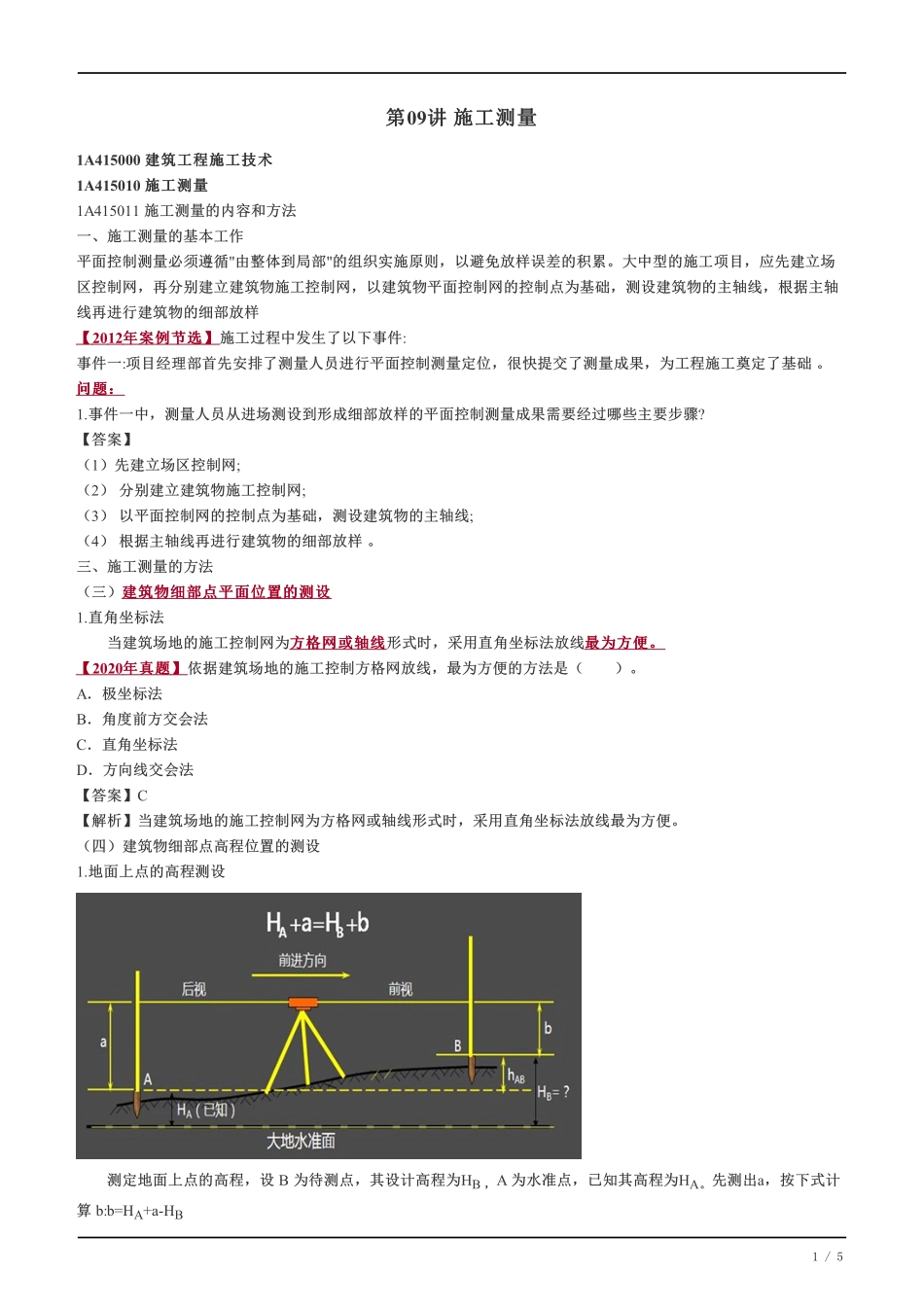

第第09讲讲施工测量施工测量1A415000建筑工程施工技术建筑工程施工技术1A415010施工测量施工测量1A415011施工测量的内容和方法一、施工测量的基本工作平面控制测量必须遵循"由整体到局部"的组织实施原则，以避免放样误差的积累。大中型的施工项目，应先建立场区控制网，再分别建立建筑物施工控制网，以建筑物平面控制网的控制点为基础，测设建筑物的主轴线，根据主轴线再进行建筑物的细部放样【【2012年案例节选年案例节选】】施工过程中发生了以下事件:事件一:项目经理部首先安排了测量人员进行平面控制测量定位，很快提交了测量成果，为工程施工奠定了基础。问题：问题：1.事件一中，测量人员从进场测设到形成细部放样的平面控制测量成果需要经过哪些主要步骤?【答案】（1）先建立场区控制网;（2）分别建立建筑物施工控制网;（3）以平面控制网的控制点为基础，测设建筑物的主轴线;（4）根据主轴线再进行建筑物的细部放样。三、施工测量的方法（三）建筑物细部点平面位置的测设建筑物细部点平面位置的测设1.直角坐标法当建筑场地的施工控制网为方格网或轴线方格网或轴线形式时，采用直角坐标法放线最为方便。最为方便。【【2020年真题年真题】】依据建筑场地的施工控制方格网放线，最为方便的方法是（）。A．极坐标法B．角度前方交会法C．直角坐标法D．方向线交会法【答案】C【解析】当建筑场地的施工控制网为方格网或轴线形式时，采用直角坐标法放线最为方便。（四）建筑物细部点高程位置的测设1.地面上点的高程测设测定地面上点的高程，设B为待测点，其设计高程为HB，A为水准点，已知其高程为HA。先测出a，按下式计算b:b=HA+a-HB1/5当前视尺读数等于b时，沿尺底在桩测或墙上画线（标记），即为B点高程。【【2009年真题年真题】】某高程测量，已知A点高程为HA，欲测得B点高程HB，安置水准仪于A、B之间，后视读数为a，前视读数为b，则B点高程HB为（）。A．HB=HA-a-bB．HB=HA+a+bC．HB=HA+a-bD．HB=HA-a+b【答案】C【解析】由Ha+a=Hb+b得B点高程为：HB=HA+（a-b）【【2005年真题年真题】】A点高程为36.05m，现取A点为后视点，B点为前视点，水准测量，前视点读数为1.12m，后视点读数为1.22m，则B点的高程为（）m。A．35.15B．35.95C．36.15D．36.95【答案】C【解析】B点高程＝A点高程＋后视点读数－前视点读数＝36.05＋1.22－1.12＝36.15。四、建筑施工期间的变形测量(4)建筑变形测量精度等级分为特等、一等、二等、三等、四等共五级。(7)变形测量的...
