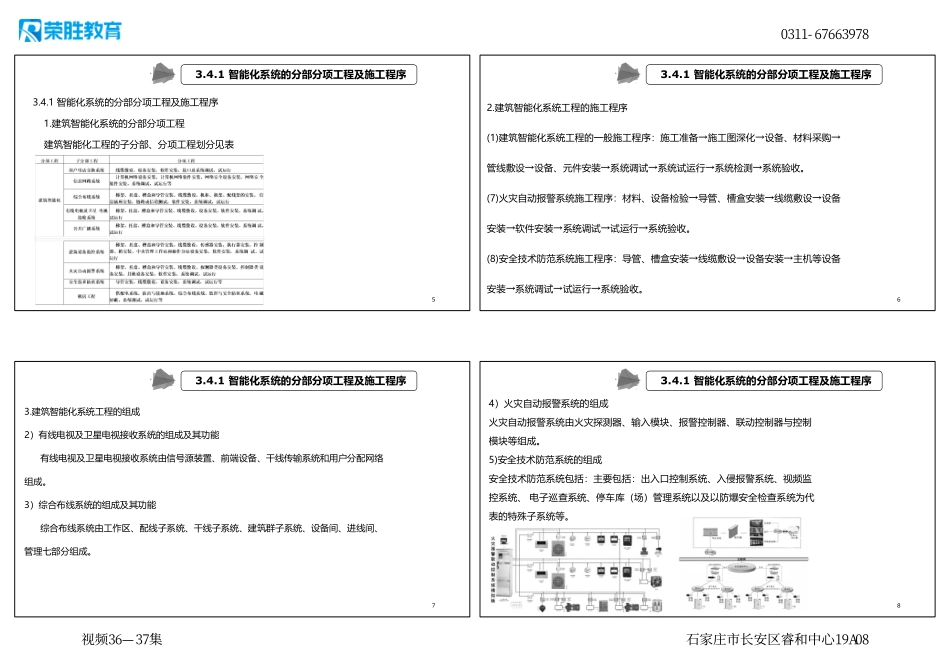

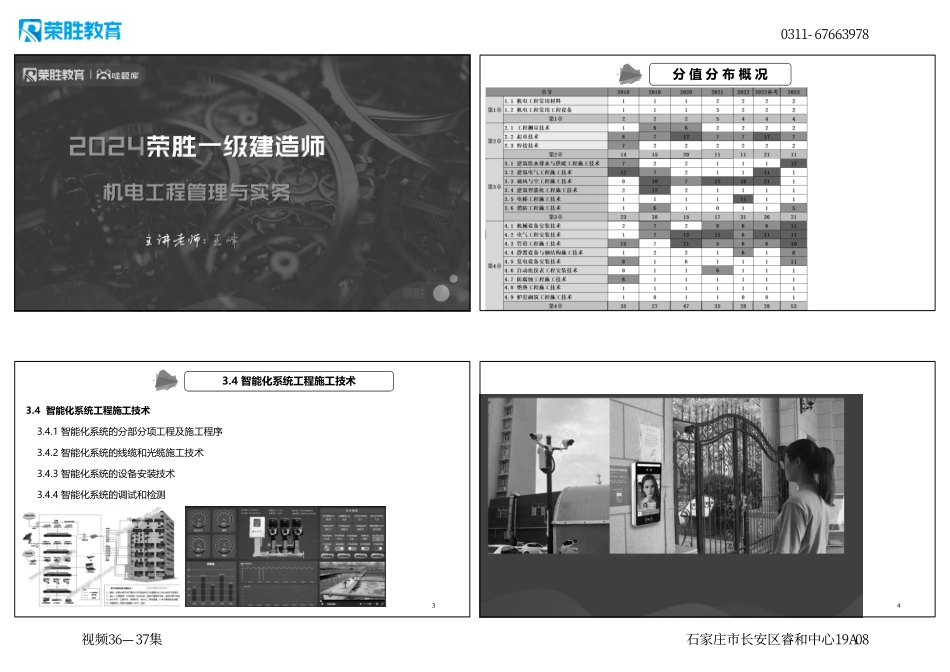

2024荣胜一级建造师机电工程管理与实务主讲老师：王峰分值分布概况3.4智能化系统工程施工技术3.4.1智能化系统的分部分项工程及施工程序3.4.2智能化系统的线缆和光缆施工技术3.4.3智能化系统的设备安装技术3.4.4智能化系统的调试和检测33.4智能化系统工程施工技术40311-67663978视频36—37集石家庄市长安区睿和中心19A083.4.1智能化系统的分部分项工程及施工程序1.建筑智能化系统的分部分项工程建筑智能化工程的子分部、分项工程划分见表53.4.1智能化系统的分部分项工程及施工程序2.建筑智能化系统工程的施工程序(1)建筑智能化系统工程的一般施工程序：施工准备→施工图深化→设备、材料采购→管线敷设→设备、元件安装→系统调试→系统试运行→系统检测→系统验收。(7)火灾自动报警系统施工程序：材料、设备检验→导管、槽盒安装→线缆敷设→设备安装→软件安装→系统调试→试运行→系统验收。(8)安全技术防范系统施工程序：导管、槽盒安装→线缆敷设→设备安装→主机等设备安装→系统调试→试运行→系统验收。63.4.1智能化系统的分部分项工程及施工程序3.建筑智能化系统工程的组成2）有线电视及卫星电视接收系统的组成及其功能有线电视及卫星电视接收系统由信号源装置、前端设备、干线传输系统和用户分配网络组成。3）综合布线系统的组成及其功能综合布线系统由工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间、管理七部分组成。73.4.1智能化系统的分部分项工程及施工程序4）火灾自动报警系统的组成火灾自动报警系统由火灾探测器、输入模块、报警控制器、联动控制器与控制模块等组成。5)安全技术防范系统的组成安全技术防范系统包括：主要包括：出入口控制系统、入侵报警系统、视频监控系统、电子巡查系统、停车库（场）管理系统以及以防爆安全检查系统为代表的特殊子系统等。83.4.1智能化系统的分部分项工程及施工程序0311-67663978视频36—37集石家庄市长安区睿和中心19A086）建筑设备自动监控系统的组成及其功能建筑设备自动监控系统的组成主要由中央工作站计算机、外围设备、现场控制器、输入和输出设备、相应的系统软件和应用软件组成。93.4.1智能化系统的分部分项工程及施工程序（3）输入设备①电量传感器。有电压、电流、频率、有功功率、功率因数等几种。②非电量传感器。有温度、湿度、压力、液位和流量传感器等。③温度传感器常用的有风管型和水管型。由传感元件和变送器组成，以热电阻或热电偶作为传感元件，有1KΩ镍电...
