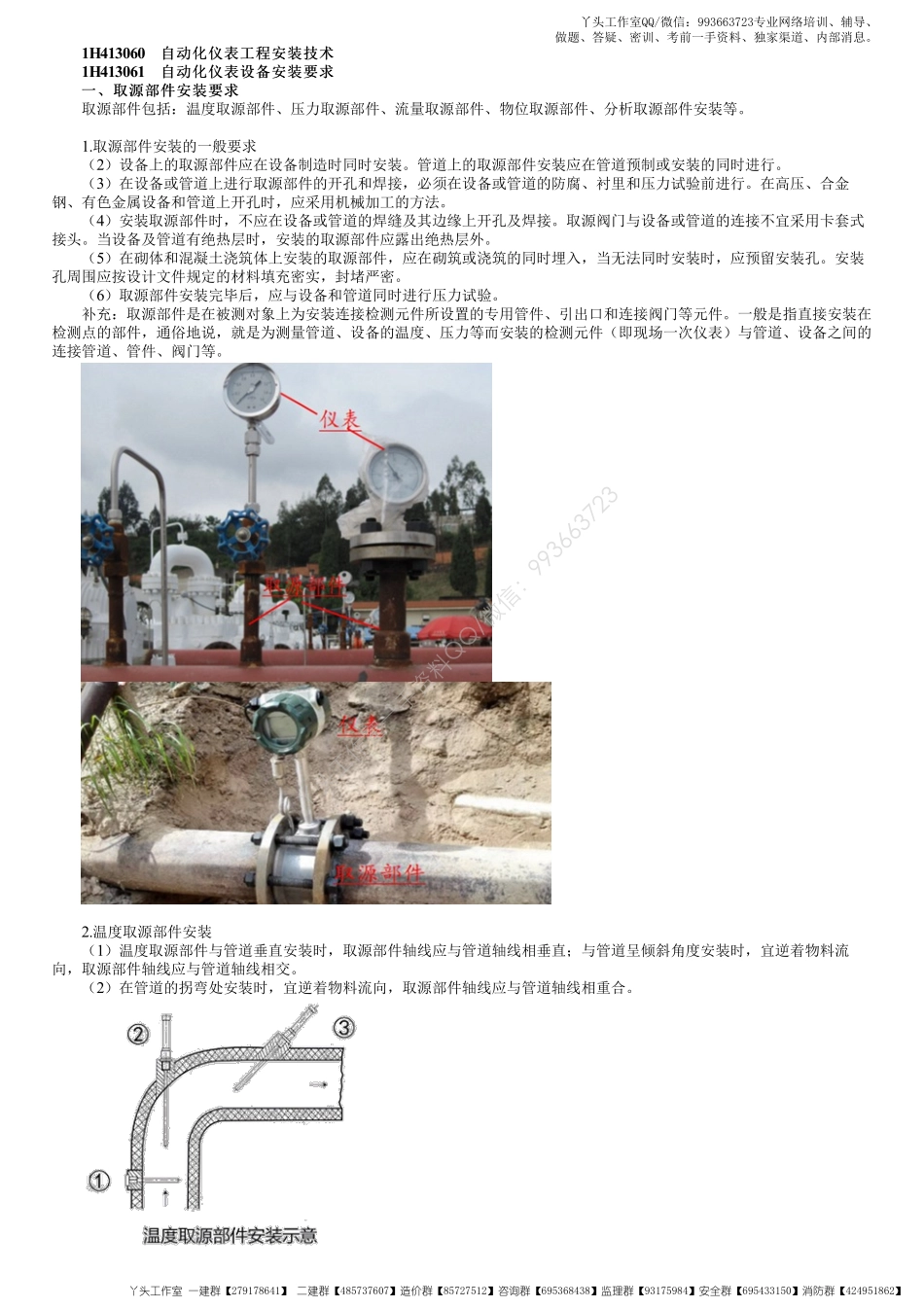

1H413060自动化仪表工程安装技术自动化仪表工程安装技术1H413061自动化仪表设备安装要求自动化仪表设备安装要求一、取源部件安装要求一、取源部件安装要求取源部件包括：温度取源部件、压力取源部件、流量取源部件、物位取源部件、分析取源部件安装等。1.取源部件安装的一般要求（2）设备上的取源部件应在设备制造时同时安装。管道上的取源部件安装应在管道预制或安装的同时进行。（3）在设备或管道上进行取源部件的开孔和焊接，必须在设备或管道的防腐、衬里和压力试验前进行。在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法。（4）安装取源部件时，不应在设备或管道的焊缝及其边缘上开孔及焊接。取源阀门与设备或管道的连接不宜采用卡套式接头。当设备及管道有绝热层时，安装的取源部件应露出绝热层外。（5）在砌体和混凝土浇筑体上安装的取源部件，应在砌筑或浇筑的同时埋入，当无法同时安装时，应预留安装孔。安装孔周围应按设计文件规定的材料填充密实，封堵严密。（6）取源部件安装完毕后，应与设备和管道同时进行压力试验。补充：取源部件是在被测对象上为安装连接检测元件所设置的专用管件、引出口和连接阀门等元件。一般是指直接安装在检测点的部件，通俗地说，就是为测量管道、设备的温度、压力等而安装的检测元件（即现场一次仪表）与管道、设备之间的连接管道、管件、阀门等。2.温度取源部件安装（1）温度取源部件与管道垂直安装时，取源部件轴线应与管道轴线相垂直；与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交。（2）在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】3.压力取源部件安装（1）压力取源部件的安装位置应选在被测物料流束稳定的位置，其端部不应超出设备或管道的内壁。（2）压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。（3）当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，在垂直和倾斜的设备和管道上，取源部件应倾斜向上安装，在水平管道上宜顺物料流束成锐角安装。【注意对比温度取源部件的逆物料】（4...
