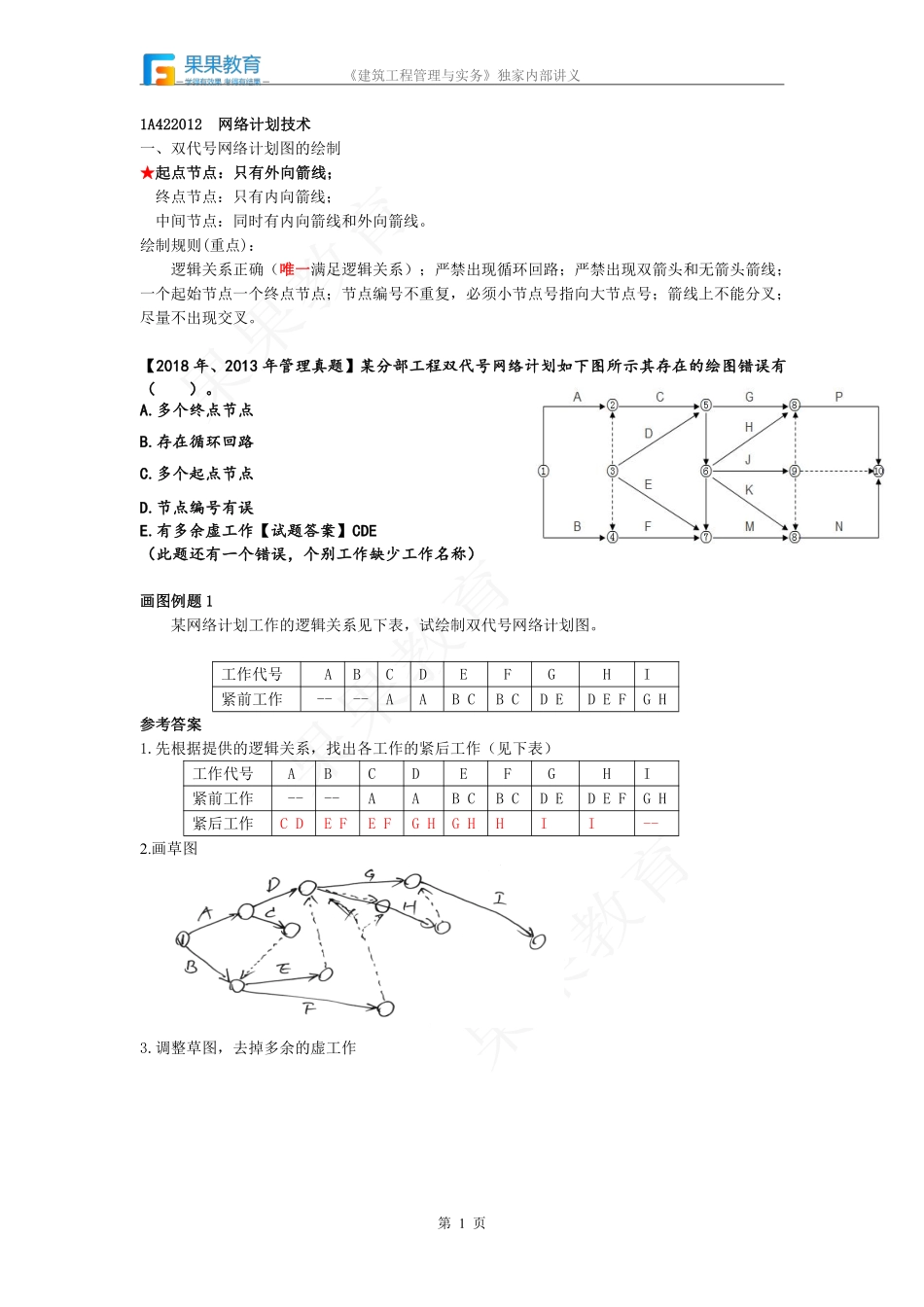

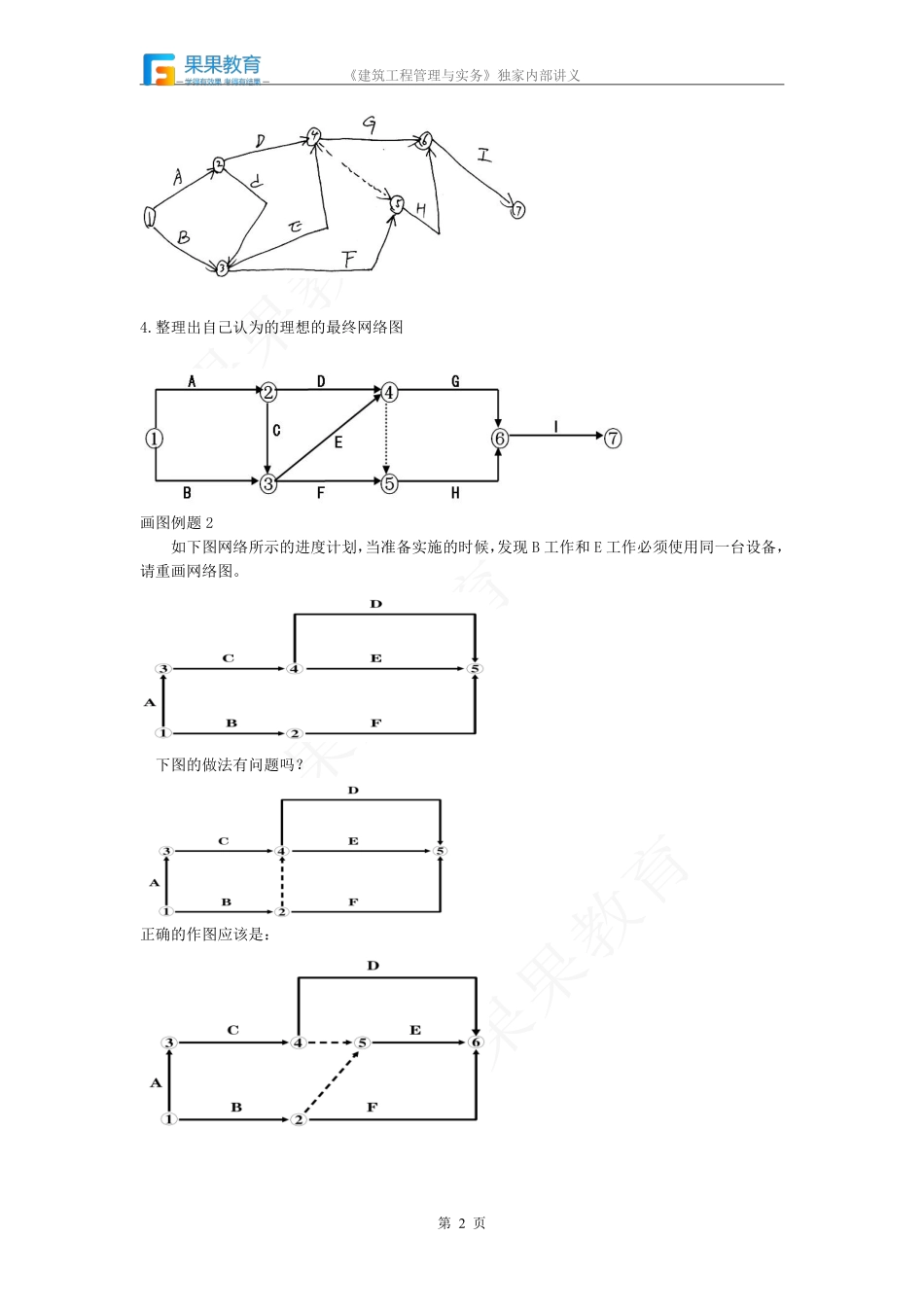

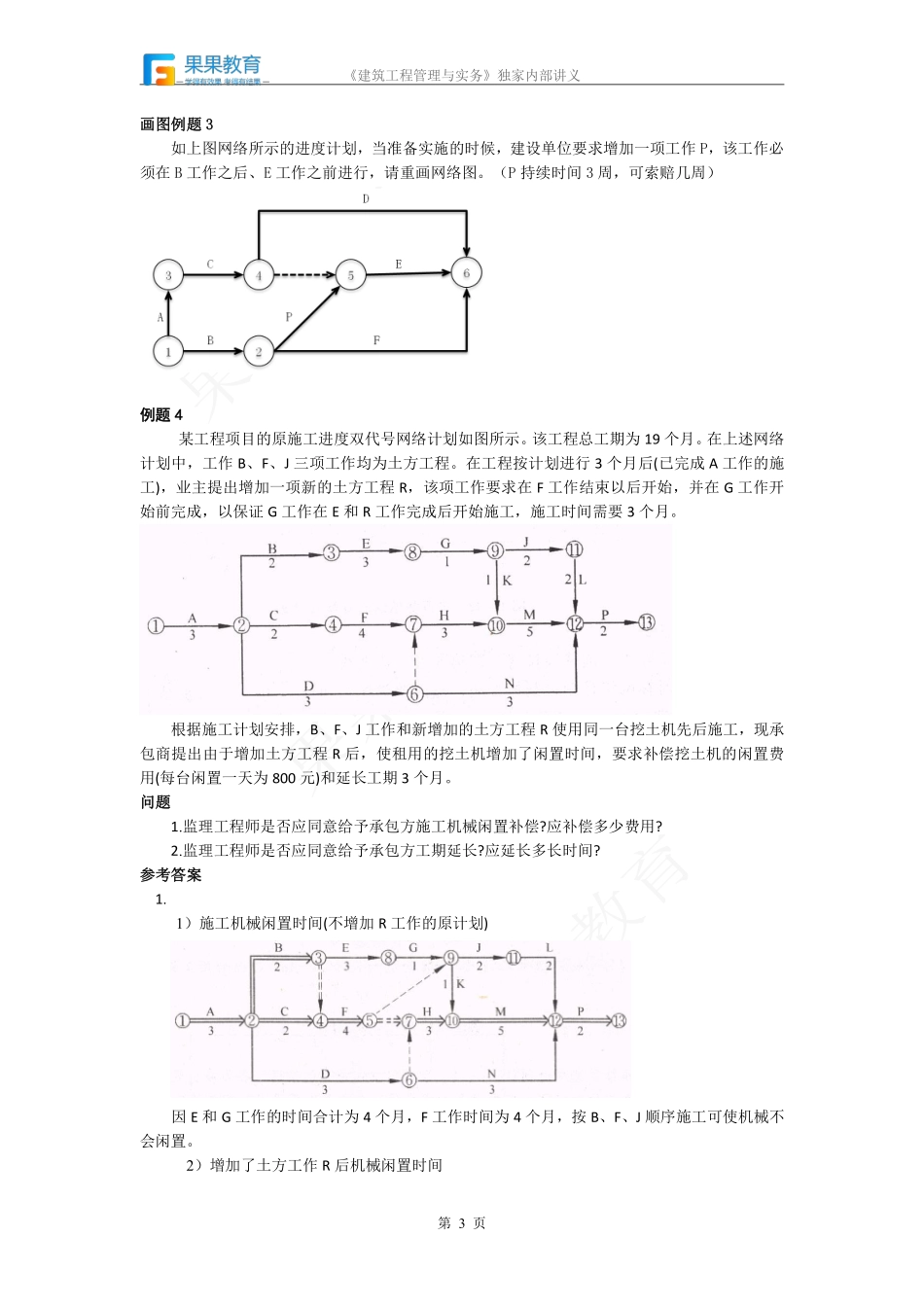

《建筑工程管理与实务》独家内部讲义第1页1A422012网络计划技术一、双代号网络计划图的绘制★起点节点：只有外向箭线；终点节点：只有内向箭线；中间节点：同时有内向箭线和外向箭线。绘制规则(重点)：逻辑关系正确（唯一满足逻辑关系）；严禁出现循环回路；严禁出现双箭头和无箭头箭线；一个起始节点一个终点节点；节点编号不重复，必须小节点号指向大节点号；箭线上不能分叉；尽量不出现交叉。【2018年、2013年管理真题】某分部工程双代号网络计划如下图所示其存在的绘图错误有（）。A.多个终点节点B.存在循环回路C.多个起点节点D.节点编号有误E.有多余虚工作【试题答案】CDE（此题还有一个错误，个别工作缺少工作名称）画图例题1某网络计划工作的逻辑关系见下表，试绘制双代号网络计划图。工作代号ABCDEFGHI紧前工作----AABCBCDEDEFGH参考答案1.先根据提供的逻辑关系，找出各工作的紧后工作（见下表）工作代号ABCDEFGHI紧前工作----AABCBCDEDEFGH紧后工作CDEFEFGHGHHII--2.画草图3.调整草图，去掉多余的虚工作《建筑工程管理与实务》独家内部讲义第2页4.整理出自己认为的理想的最终网络图画图例题2如下图网络所示的进度计划，当准备实施的时候，发现B工作和E工作必须使用同一台设备，请重画网络图。下图的做法有问题吗？正确的作图应该是：《建筑工程管理与实务》独家内部讲义第3页画图例题3如上图网络所示的进度计划，当准备实施的时候，建设单位要求增加一项工作P，该工作必须在B工作之后、E工作之前进行，请重画网络图。（P持续时间3周，可索赔几周）例题4某工程项目的原施工进度双代号网络计划如图所示。该工程总工期为19个月。在上述网络计划中，工作B、F、J三项工作均为土方工程。在工程按计划进行3个月后(已完成A工作的施工)，业主提出增加一项新的土方工程R，该项工作要求在F工作结束以后开始，并在G工作开始前完成，以保证G工作在E和R工作完成后开始施工，施工时间需要3个月。根据施工计划安排，B、F、J工作和新增加的土方工程R使用同一台挖土机先后施工，现承包商提出由于增加土方工程R后，使租用的挖土机增加了闲置时间，要求补偿挖土机的闲置费用(每台闲置一天为800元)和延长工期3个月。问题1.监理工程师是否应同意给予承包方施工机械闲置补偿?应补偿多少费用?2.监理工程师是否应同意给予承包方工期延长?应延长多长时间?参考答案1.1）施工机械闲置时间(不增加R工作的原计划)因E和G工作的时间合计为4个月，F工作时间为4个月，按B、F...
