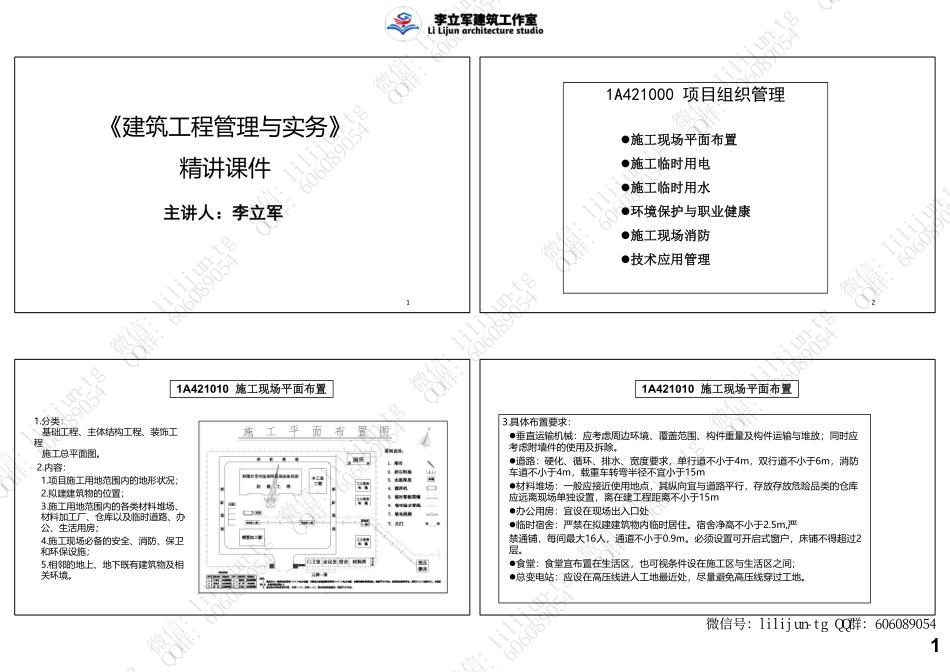

1《建筑工程管理与实务》精讲课件主讲人：李立军121A421000项目组织管理l施工现场平面布置l施工临时用电l施工临时用水l环境保护与职业健康l施工现场消防l技术应用管理1A421010施工现场平面布置1.分类：基础工程、主体结构工程、装饰工程施工总平面图。2.内容：1.项目施工用地范围内的地形状况；2.拟建建筑物的位置；3.施工用地范围内的各类材料堆场、材料加工厂、仓库以及临时道路、办公、生活用房；4.施工现场必备的安全、消防、保卫和环保设施；5.相邻的地上、地下既有建筑物及相关环境。施工现场布置平面图的设计3.具体布置要求：l垂直运输机械：应考虑周边环境、覆盖范围、构件重量及构件运输与堆放；同时应考虑附墙件的使用及拆除。l道路：硬化、循环、排水、宽度要求，单行道不小于4m，双行道不小于6m，消防车道不小于4m，载重车转弯半径不宜小于15ml材料堆场：一般应接近使用地点，其纵向宜与道路平行，存放存放危险品类的仓库应远离现场单独设置，离在建工程距离不小于15ml办公用房：宜设在现场出入口处l临时宿舍：严禁在拟建建筑物内临时居住。宿舍净高不小于2.5m,严禁通铺，每间最大16人，通道不小于0.9m。必须设置可开启式窗户，床铺不得超过2层。l食堂：食堂宜布置在生活区，也可视条件设在施工区与生活区之间；l总变电站：应设在高压线进人工地最近处，尽量避免高压线穿过工地。1A421010施工现场平面布置微信号：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054ilijun-tg089054-tg9054n-tg4微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054微信：lilijun-tgQQ群：606089054Q微微信：QQ群：2背景资料一建筑施工场地，东西长110m，南北宽70m，拟建建筑物首层平面80mx40m，地下2层，地上6/20层，檐口高26/68m，建筑面积约48000㎡。施工现场地部分临时设施平面布置示意图见图1。图中布置施工临时设施有：现场办公室，木工加工及堆场，钢筋加工及堆场，油漆库房，塔吊，施工电梯，物料提升机，混凝土地泵，大门及围墙，车辆冲洗池（图中未显示的设施均视为符合要求）。问题1.写出图1中临时设施编号所处位置最宜...
