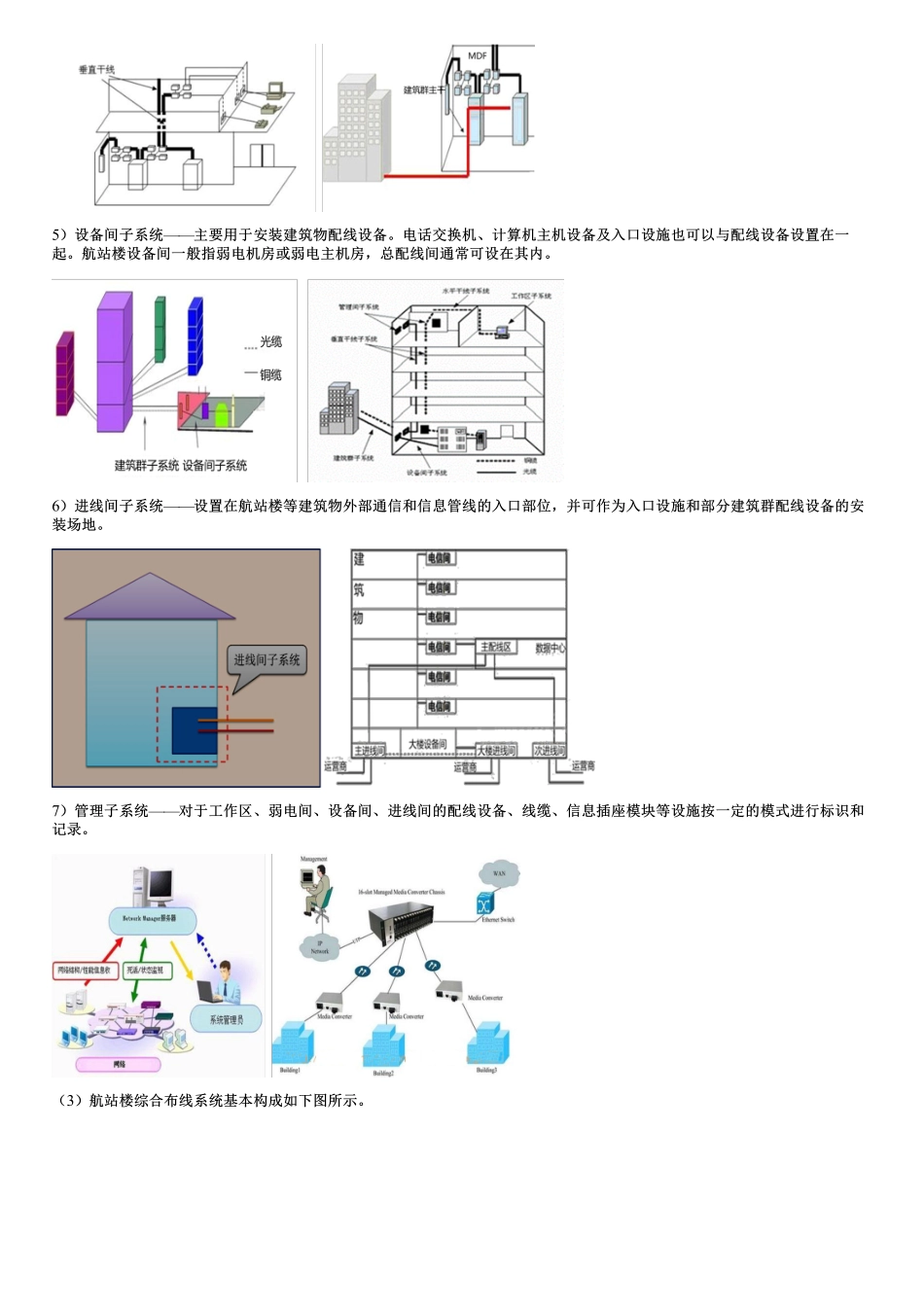

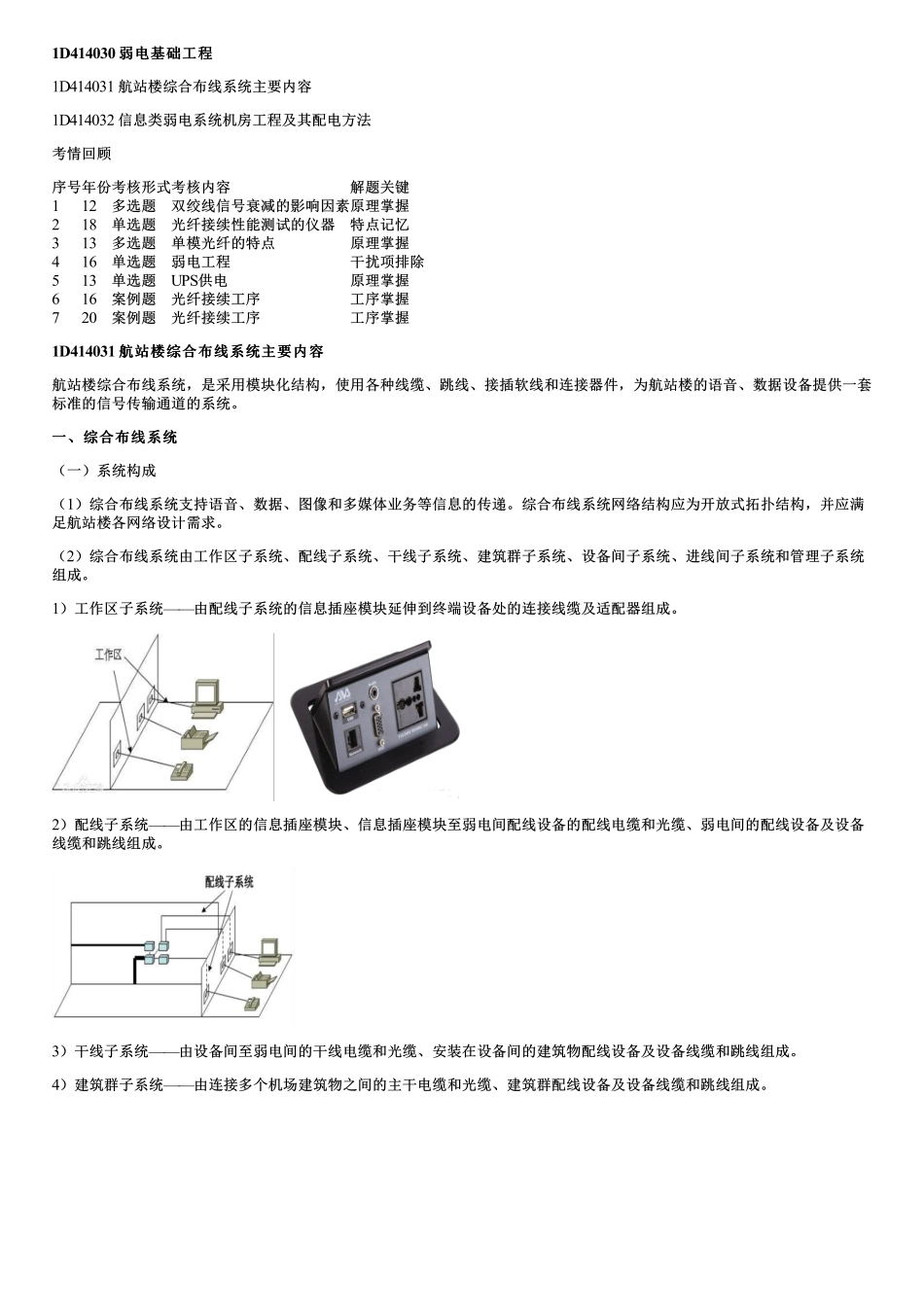

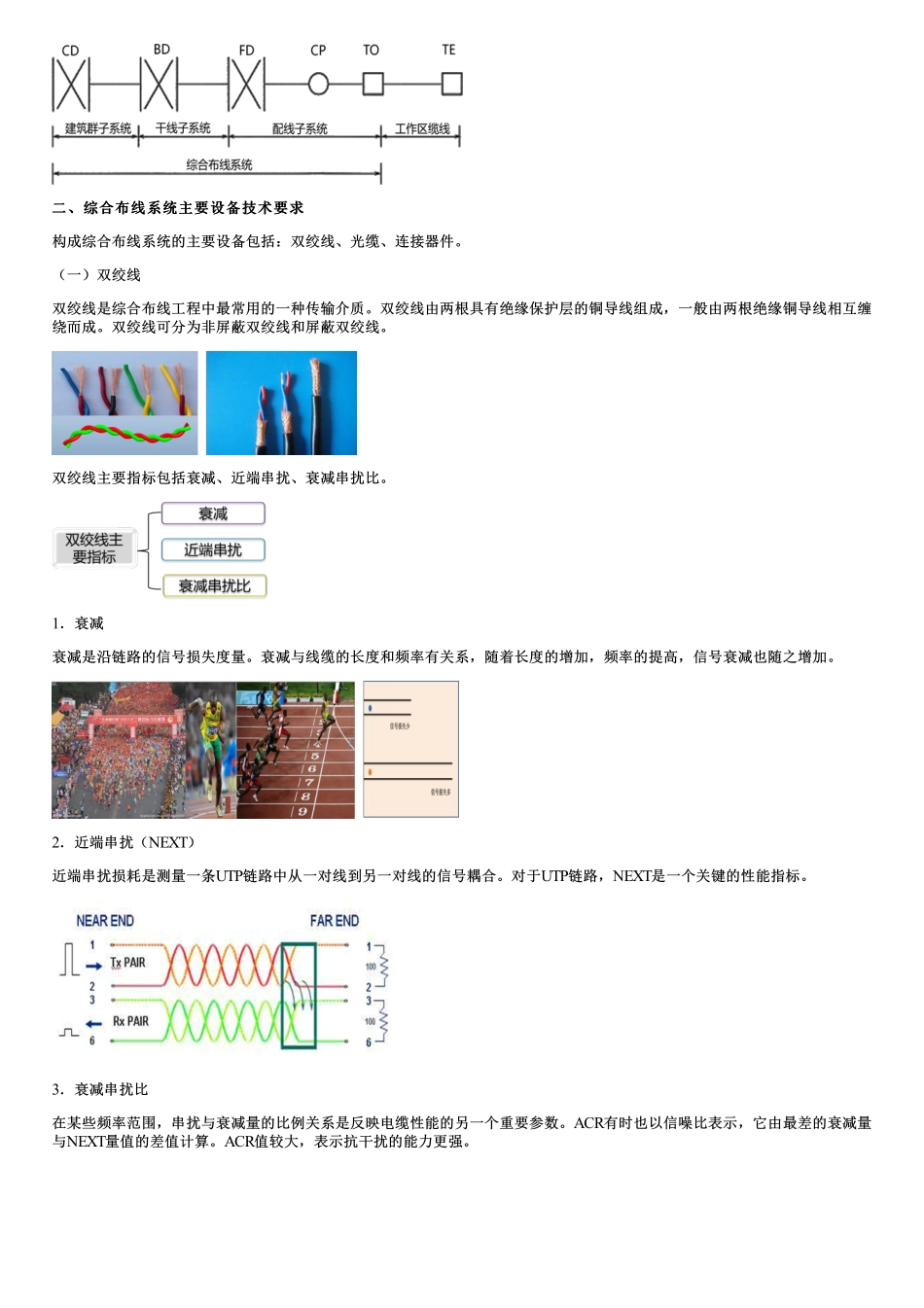

1D414030弱电基础工程弱电基础工程1D414031航站楼综合布线系统主要内容1D414032信息类弱电系统机房工程及其配电方法考情回顾序号年份考核形式考核内容解题关键112多选题双绞线信号衰减的影响因素原理掌握218单选题光纤接续性能测试的仪器特点记忆313多选题单模光纤的特点原理掌握416单选题弱电工程干扰项排除513单选题UPS供电原理掌握616案例题光纤接续工序工序掌握720案例题光纤接续工序工序掌握1D414031航站楼综合布线系统主要内容航站楼综合布线系统主要内容航站楼综合布线系统，是采用模块化结构，使用各种线缆、跳线、接插软线和连接器件，为航站楼的语音、数据设备提供一套标准的信号传输通道的系统。一、综合布线系统一、综合布线系统（一）系统构成（1）综合布线系统支持语音、数据、图像和多媒体业务等信息的传递。综合布线系统网络结构应为开放式拓扑结构，并应满足航站楼各网络设计需求。（2）综合布线系统由工作区子系统、配线子系统、干线子系统、建筑群子系统、设备间子系统、进线间子系统和管理子系统组成。1）工作区子系统——由配线子系统的信息插座模块延伸到终端设备处的连接线缆及适配器组成。2）配线子系统——由工作区的信息插座模块、信息插座模块至弱电间配线设备的配线电缆和光缆、弱电间的配线设备及设备线缆和跳线组成。3）干线子系统——由设备间至弱电间的干线电缆和光缆、安装在设备间的建筑物配线设备及设备线缆和跳线组成。4）建筑群子系统——由连接多个机场建筑物之间的主干电缆和光缆、建筑群配线设备及设备线缆和跳线组成。5）设备间子系统——主要用于安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可以与配线设备设置在一起。航站楼设备间一般指弱电机房或弱电主机房，总配线间通常可设在其内。6）进线间子系统——设置在航站楼等建筑物外部通信和信息管线的入口部位，并可作为入口设施和部分建筑群配线设备的安装场地。7）管理子系统——对于工作区、弱电间、设备间、进线间的配线设备、线缆、信息插座模块等设施按一定的模式进行标识和记录。（3）航站楼综合布线系统基本构成如下图所示。二、综合布线系统主要设备技术要求二、综合布线系统主要设备技术要求构成综合布线系统的主要设备包括：双绞线、光缆、连接器件。（一）双绞线双绞线是综合布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线组成，一般由两根绝缘铜导线相互缠绕而成。双绞线可分为非屏蔽双绞线和屏蔽...
