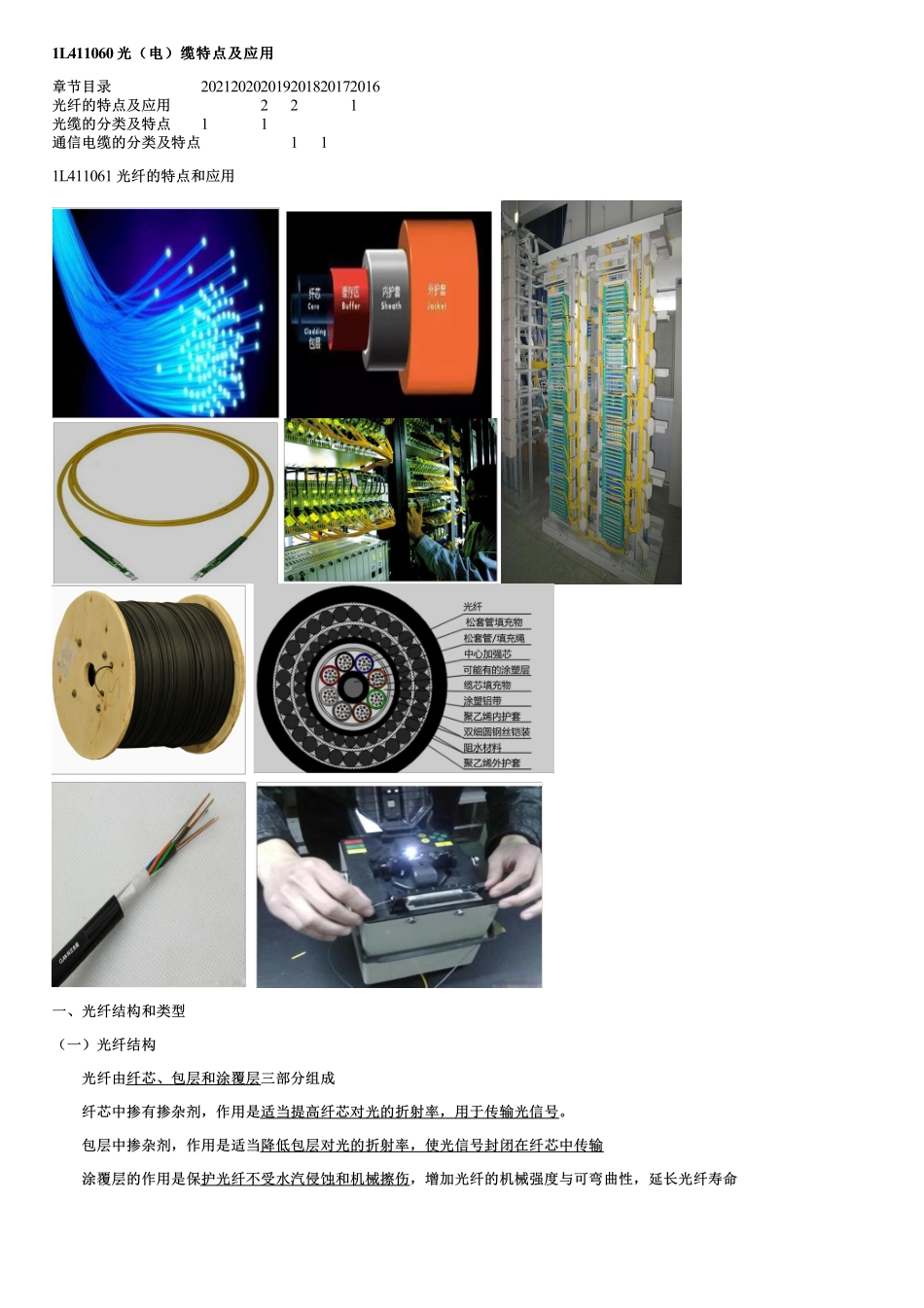

1L411060光（电）缆特点及应用光（电）缆特点及应用章节目录202120202019201820172016光纤的特点及应用221光缆的分类及特点11通信电缆的分类及特点111L411061光纤的特点和应用一、光纤结构和类型（一）光纤结构光纤由纤芯、包层和涂覆层三部分组成纤芯中掺有掺杂剂，作用是适当提高纤芯对光的折射率，用于传输光信号。包层中掺杂剂，作用是适当降低包层对光的折射率，使光信号封闭在纤芯中传输涂覆层的作用是保护光纤不受水汽侵蚀和机械擦伤，增加光纤的机械强度与可弯曲性，延长光纤寿命（二）光纤的折射率分布阶跃折射率：纤芯和包层折射率延光纤半径方向均匀分布，在交界面上折射率呈阶梯形突变；渐变折射率：纤芯的折射率沿光纤半径方向不均匀分布，随纤芯半径方向增加而减少，一直渐变到等于包层折射率（三）光在光纤中传播对于阶跃折射率光纤，光波在纤芯和包层的交界面形成全反射，形成锯齿形传输途径对于渐变折射率光纤，界面上折射率连续变化，轴中心的折射率最大，沿纤芯半径方向按抛物线规律减小，光纤在纤芯连续折射，类似于正弦波向前传播二、光纤通信的工作窗口工作窗口最低损耗850nm2.5dB/km1310nm0.27dB/km1550nm0.16dB/km四、多模光纤当光纤的几何尺寸远大于光波波长时，光纤传输的过程中会存在着几十种乃至上百种传输模式，这样的光纤称为多模光纤。经过长距离传输会产生模式色散（经过长距离传输后，会产生时延差，导致光脉冲变宽）。模式色散会是光纤带宽变窄，降低传输容量；多模光纤适用于低速率、短距离的光纤通信，数据通信局域网大量采用多模光纤。五、单模光纤（2018.24）（2019.23）当光纤的几何尺寸与光波的波长在同一数量级，光纤只允许一种模式（基模）在其中传播，其余的高次模全部截止，这样的光纤称为单模光纤。单模光纤避免了模式色散适用于大容量、长距离传输。G.6521260到1625nm波段实现全波通信；具有优越的偏振模色散系数；衰减低色散小性能稳定；满足CWDM需求城域网G.6531550nm处色散为0日本干线G.6541550nm处衰减最小长距离数字传输，海底缆G.655------DWDM传输G.657（2016.8）对弯曲损耗不敏感，分为A类和B类A类和G.652D完全兼容，FTTH以G.657A为主1L411062光缆的分类及特点由纤芯和包层组成的光纤称为裸光纤。光缆是由一根或多根光纤或光纤束制成的符合特定光学、机械和环境特性的结构，一般由缆芯、护层和加强构件（加强芯）组成。二、光缆的特点（2019.9）（一）层绞式光缆由多根二次被覆光纤松套管或...
