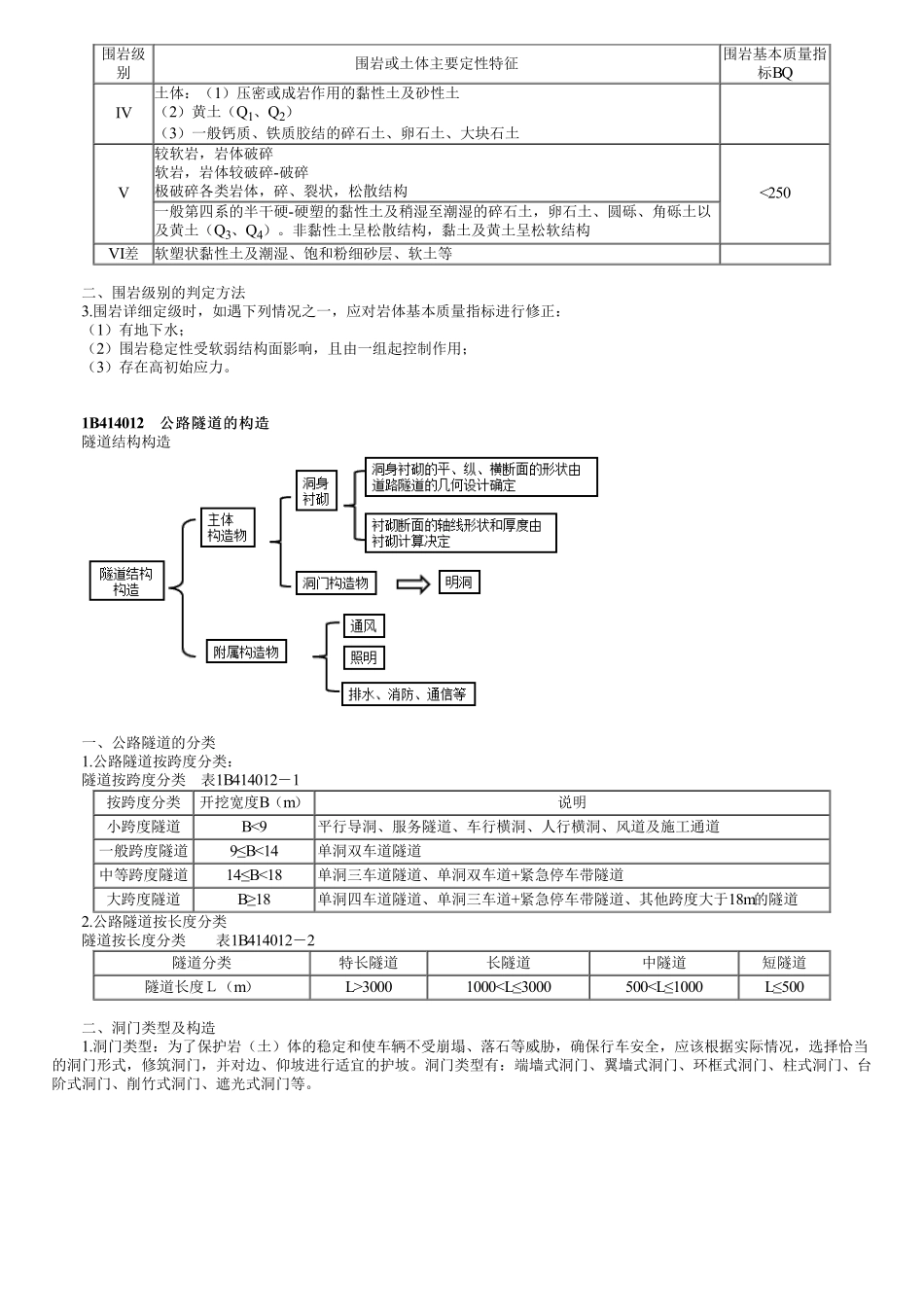

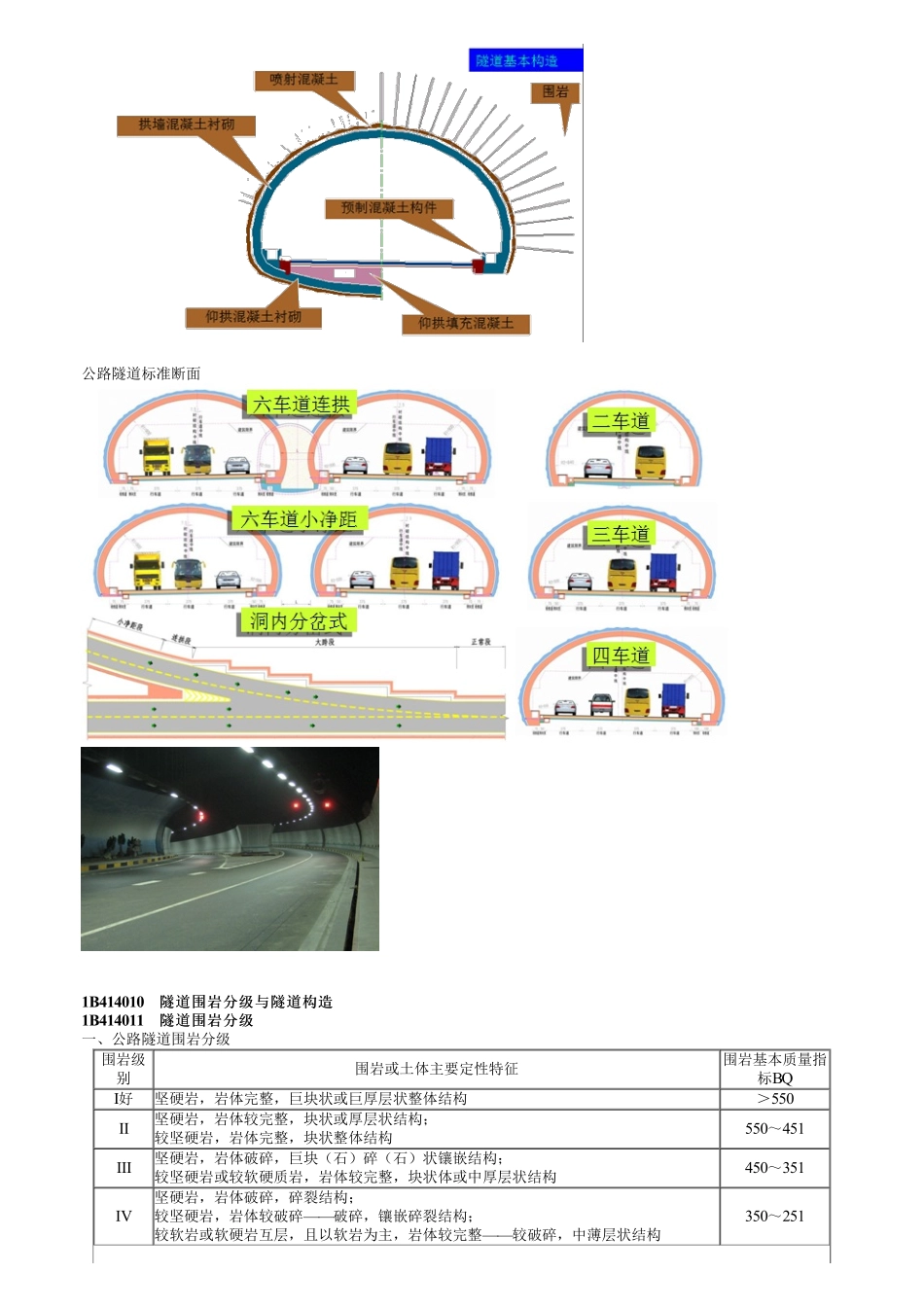

>>纵断面根据隧道施工阶段，即开挖支护状态，将隧道已二次衬砌段称为安全区；初期支护段称为临时安全区；开挖掌子面未支护段称为非安全区。非安全区非必要情况不要停留。隧道坍塌主要因掌子面或左右边墙滑移引起坍塌，另外一个重要部位即在临时安全区内发生回头塌。发生回头塌的主要原因为：支护强度不够或支护不到位、中下台阶、仰拱一次性开挖进尺过大、围岩徐变、沉降变形累计到一定程度等情况，当支护结构无法支撑时将引起坍塌。初期支护背后空洞也是诱发回头塌的一个因素。约定俗成的叫法：从小里程往大里程方向，左侧为左线，右侧为右线。公路隧道标准断面1B414010隧道围岩分级与隧道构造隧道围岩分级与隧道构造1B414011隧道围岩分级隧道围岩分级一、公路隧道围岩分级围岩级别围岩或土体主要定性特征围岩基本质量指标BQⅠ好坚硬岩，岩体完整，巨块状或巨厚层状整体结构＞550Ⅱ坚硬岩，岩体较完整，块状或厚层状结构；较坚硬岩，岩体完整，块状整体结构550～451Ⅲ坚硬岩，岩体破碎，巨块（石）碎（石）状镶嵌结构；较坚硬岩或较软硬质岩，岩体较完整，块状体或中厚层状结构450～351Ⅳ坚硬岩，岩体破碎，碎裂结构；较坚硬岩，岩体较破碎——破碎，镶嵌碎裂结构；较软岩或软硬岩互层，且以软岩为主，岩体较完整——较破碎，中薄层状结构350～251Ⅳ土体：（1）压密或成岩作用的黏性土及砂性土（2）黄土（Q1、Q2）（3）一般钙质、铁质胶结的碎石土、卵石土、大块石土Ⅴ较软岩，岩体破碎软岩，岩体较破碎-破碎极破碎各类岩体，碎、裂状，松散结构<250一般第四系的半干硬-硬塑的黏性土及稍湿至潮湿的碎石土，卵石土、圆砾、角砾土以及黄土（Q3、Q4）。非黏性土呈松散结构，黏土及黄土呈松软结构Ⅵ差软塑状黏性土及潮湿、饱和粉细砂层、软土等围岩级别围岩或土体主要定性特征围岩基本质量指标BQ二、围岩级别的判定方法3.围岩详细定级时，如遇下列情况之一，应对岩体基本质量指标进行修正：（1）有地下水；（2）围岩稳定性受软弱结构面影响，且由一组起控制作用；（3）存在高初始应力。1B414012公路隧道的构造公路隧道的构造隧道结构构造一、公路隧道的分类1.公路隧道按跨度分类：隧道按跨度分类表1B414012－1按跨度分类开挖宽度B（m）说明小跨度隧道B<9平行导洞、服务隧道、车行横洞、人行横洞、风道及施工通道一般跨度隧道9≤B<14单洞双车道隧道中等跨度隧道14≤B<18单洞三车道隧道、单洞双车道+紧急停车带隧道大跨度隧道B≥18单洞四车道隧道、单洞...
