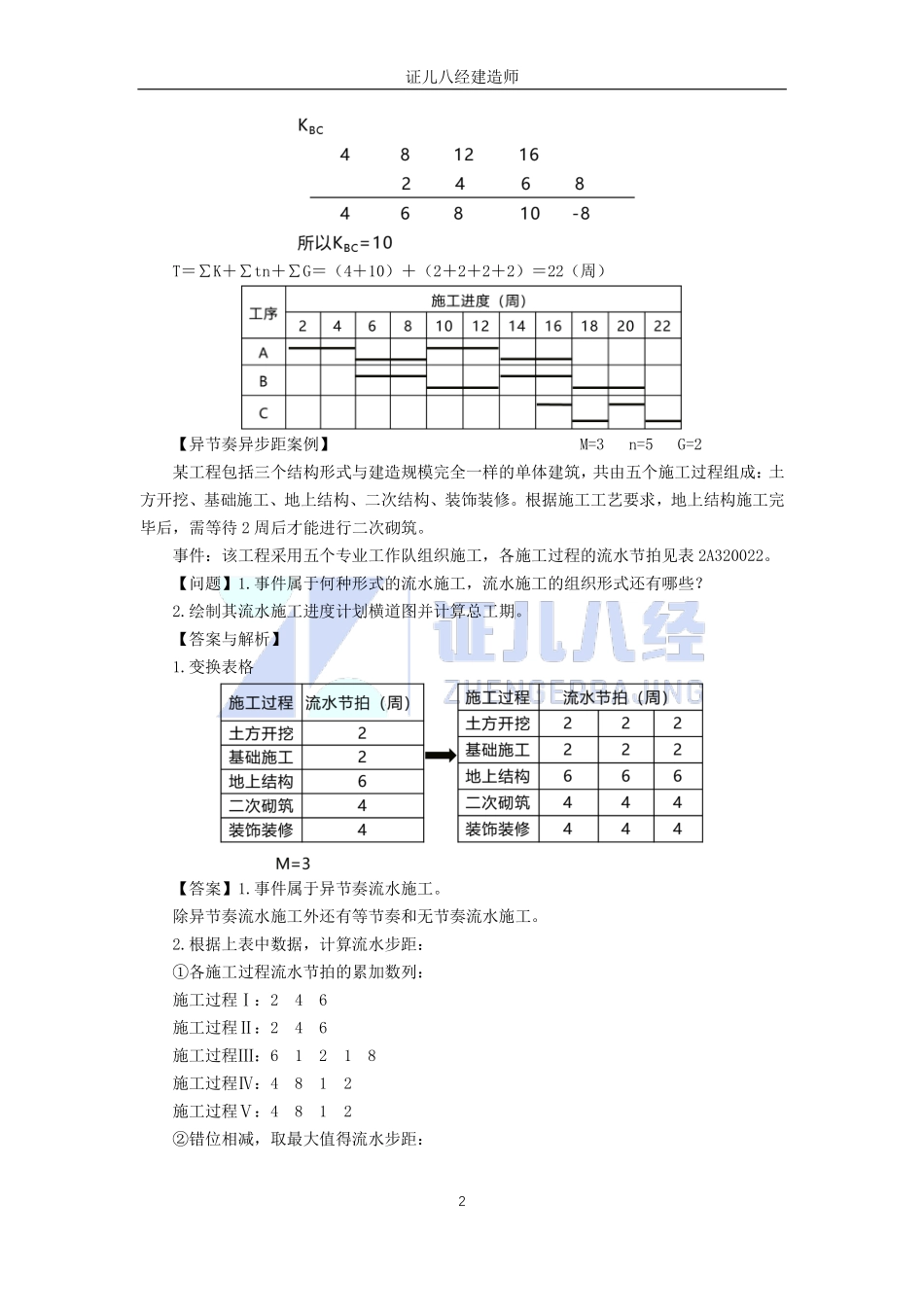

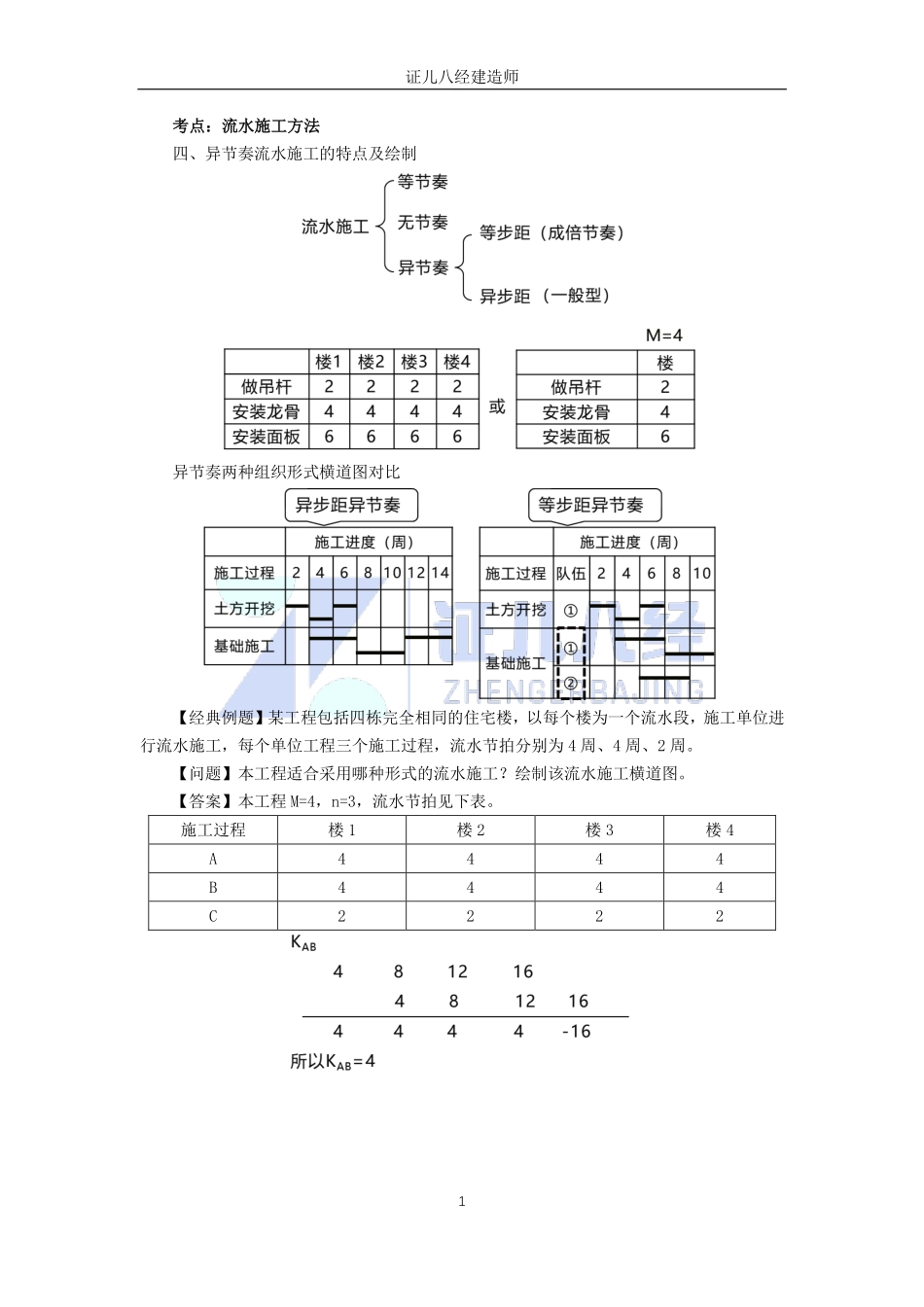

证儿八经建造师1考点：流水施工方法四、异节奏流水施工的特点及绘制异节奏两种组织形式横道图对比【经典例题】某工程包括四栋完全相同的住宅楼，以每个楼为一个流水段，施工单位进行流水施工，每个单位工程三个施工过程，流水节拍分别为4周、4周、2周。【问题】本工程适合采用哪种形式的流水施工？绘制该流水施工横道图。【答案】本工程M=4，n=3，流水节拍见下表。施工过程楼1楼2楼3楼4A4444B4444C2222证儿八经建造师2T＝∑K＋∑tn＋∑G＝（4＋10）＋（2＋2＋2＋2）＝22（周）【异节奏异步距案例】M=3n=5G=2某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成：土方开挖、基础施工、地上结构、二次结构、装饰装修。根据施工工艺要求，地上结构施工完毕后，需等待2周后才能进行二次砌筑。事件：该工程采用五个专业工作队组织施工，各施工过程的流水节拍见表2A320022。【问题】1.事件属于何种形式的流水施工，流水施工的组织形式还有哪些？2.绘制其流水施工进度计划横道图并计算总工期。【答案与解析】1.变换表格【答案】1.事件属于异节奏流水施工。除异节奏流水施工外还有等节奏和无节奏流水施工。2.根据上表中数据，计算流水步距：①各施工过程流水节拍的累加数列：施工过程Ⅰ：246施工过程Ⅱ：246施工过程Ⅲ：61218施工过程Ⅳ：4812施工过程Ⅴ：4812②错位相减，取最大值得流水步距：证儿八经建造师3③总工期T＝∑Ki,j+1＋∑tn＋∑G＝（2＋2＋10＋4）＋（4＋4＋4）＋2＝32（周）④五个专业队完成施工的流水施工进度计划如图所示：异步距异节奏流水施工特点：（1）同一施工过程在各个施工段上流水节拍均相等，不同施工过程之间的流水节拍不尽相等；（2）相邻施工过程之间的流水步距不尽相等；（3）专业工作队数等于施工过程数；（4）各个专业工作队在各施工段上能够连续作业，各施工过程间没有间隔时间。【成倍节奏典型例题】某工程包括五个结构形式与建造规模完全一样的单体建筑，共由四个施工过程组成：土方开挖、基础施工、地上结构、二次结构。根据施工工艺要求，地上结构、二次结构两施工过程间时间间隔为2周。要求采用成倍节奏流水施工画出横道图？施工过程编号施工过程流水节拍（周）I土方开挖2Ⅱ基础施工2Ⅲ地上结构6Ⅳ二次砌筑4证儿八经建造师4施工过程编号施工过程流水节拍（周）I土方开挖2Ⅱ基础施工2Ⅲ地上结构6Ⅳ二次砌筑4用最大公约数法确定流水步距K及施工队伍数N等步距异节奏流水施工特点：（1）同一施工...
