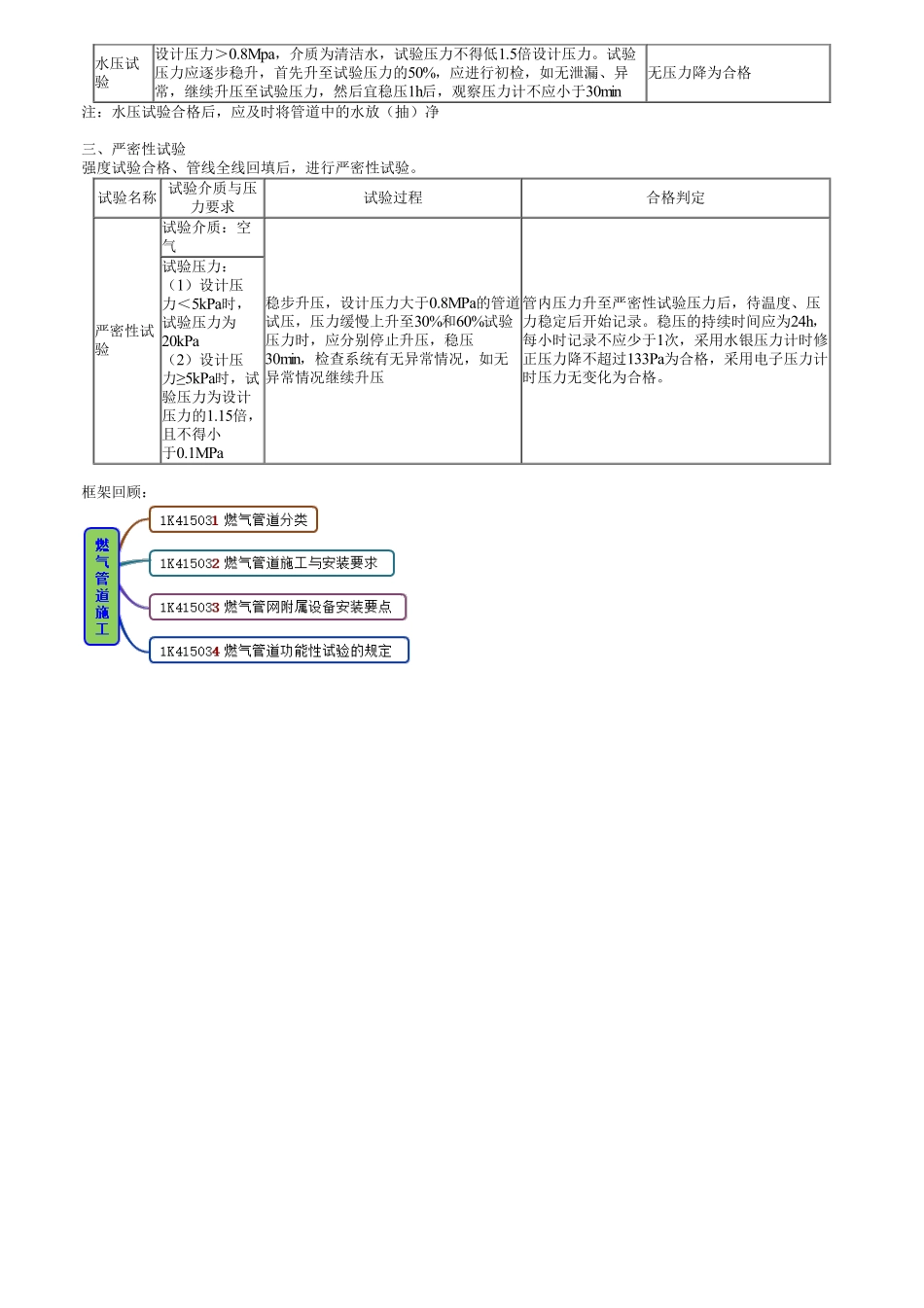

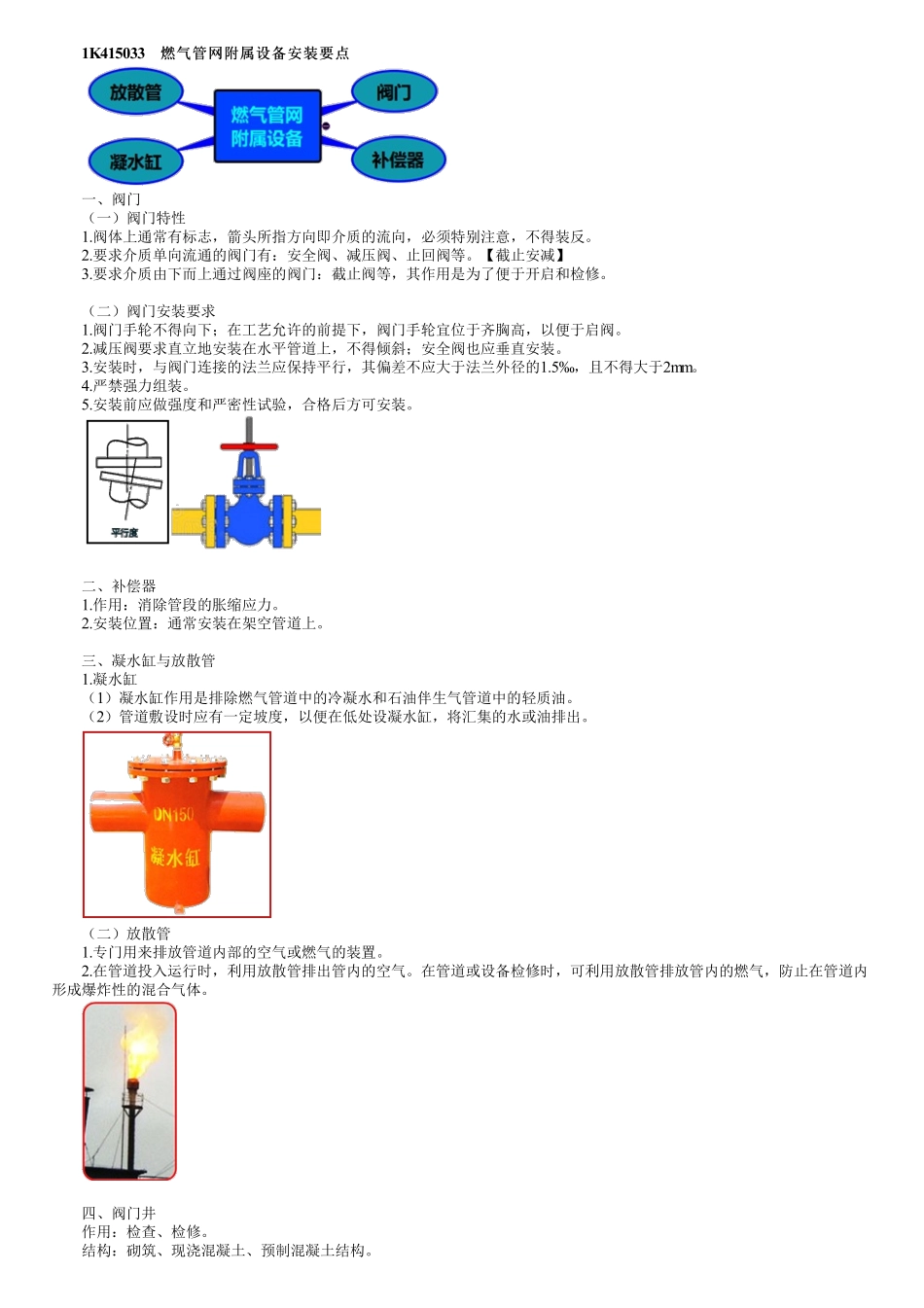

1K415033燃气管网附属设备安装要点燃气管网附属设备安装要点一、阀门（一）阀门特性1.阀体上通常有标志，箭头所指方向即介质的流向，必须特别注意，不得装反。2.要求介质单向流通的阀门有：安全阀、减压阀、止回阀等。【截止安减】3.要求介质由下而上通过阀座的阀门：截止阀等，其作用是为了便于开启和检修。（二）阀门安装要求1.阀门手轮不得向下；在工艺允许的前提下，阀门手轮宜位于齐胸高，以便于启阀。2.减压阀要求直立地安装在水平管道上，不得倾斜；安全阀也应垂直安装。3.安装时，与阀门连接的法兰应保持平行，其偏差不应大于法兰外径的1.5‰，且不得大于2mm。4.严禁强力组装。5.安装前应做强度和严密性试验，合格后方可安装。二、补偿器1.作用：消除管段的胀缩应力。2.安装位置：通常安装在架空管道上。三、凝水缸与放散管1.凝水缸（1）凝水缸作用是排除燃气管道中的冷凝水和石油伴生气管道中的轻质油。（2）管道敷设时应有一定坡度，以便在低处设凝水缸，将汇集的水或油排出。（二）放散管1.专门用来排放管道内部的空气或燃气的装置。2.在管道投入运行时，利用放散管排出管内的空气。在管道或设备检修时，可利用放散管排放管内的燃气，防止在管道内形成爆炸性的混合气体。四、阀门井作用：检查、检修。结构：砌筑、现浇混凝土、预制混凝土结构。1K415034燃气管道功能性试验的规定燃气管道功能性试验的规定一、管道吹扫吹扫时间管道及其附件组装完成并在试压前吹扫方法气体吹扫或清管球（扫线球）清扫吹扫压力不得大于管道的设计压力，且不应大于0.3MPa。气体流速宜大于20m/s过程要求气体吹扫每次吹扫管道长度不宜超过500m，管道超过500m时宜分段吹扫。吹扫球应按介质流动方向进行，以避免补偿器内套筒被破坏合格检查可用贴有纸或白漆的木靶板置于吹扫口检查，5min内靶上无铁锈脏物则认为合格结束要求吹扫后，将集存在阀室放散管内的脏物排出，清扫干净二、强度试验（一）试验前应具备条件1.试验用的压力计及温度记录仪经校验合格，并在有效期内。2.编制的试验方案已获批准，有可靠的通信系统和安全保障措施，已进行了技术交底。（1）强度试验压力和介质管道类型设计压力PN（MPa）试验介质试验压力（MPa）钢管PN＞0.8清洁水1.5PNPN≤0.8压缩空气1.5PN且≮0.4球墨铸铁管PN1.5PN且≮0.4PN1.5PN且≮0.4钢骨架聚乙烯复合管PN（SDR11）1.5PN且≮0.4聚乙烯管PN（SDR17.6）1.5PN且≮0.2（2）管道应分段进行压力试验，试验管道分段最大长度要求：...
