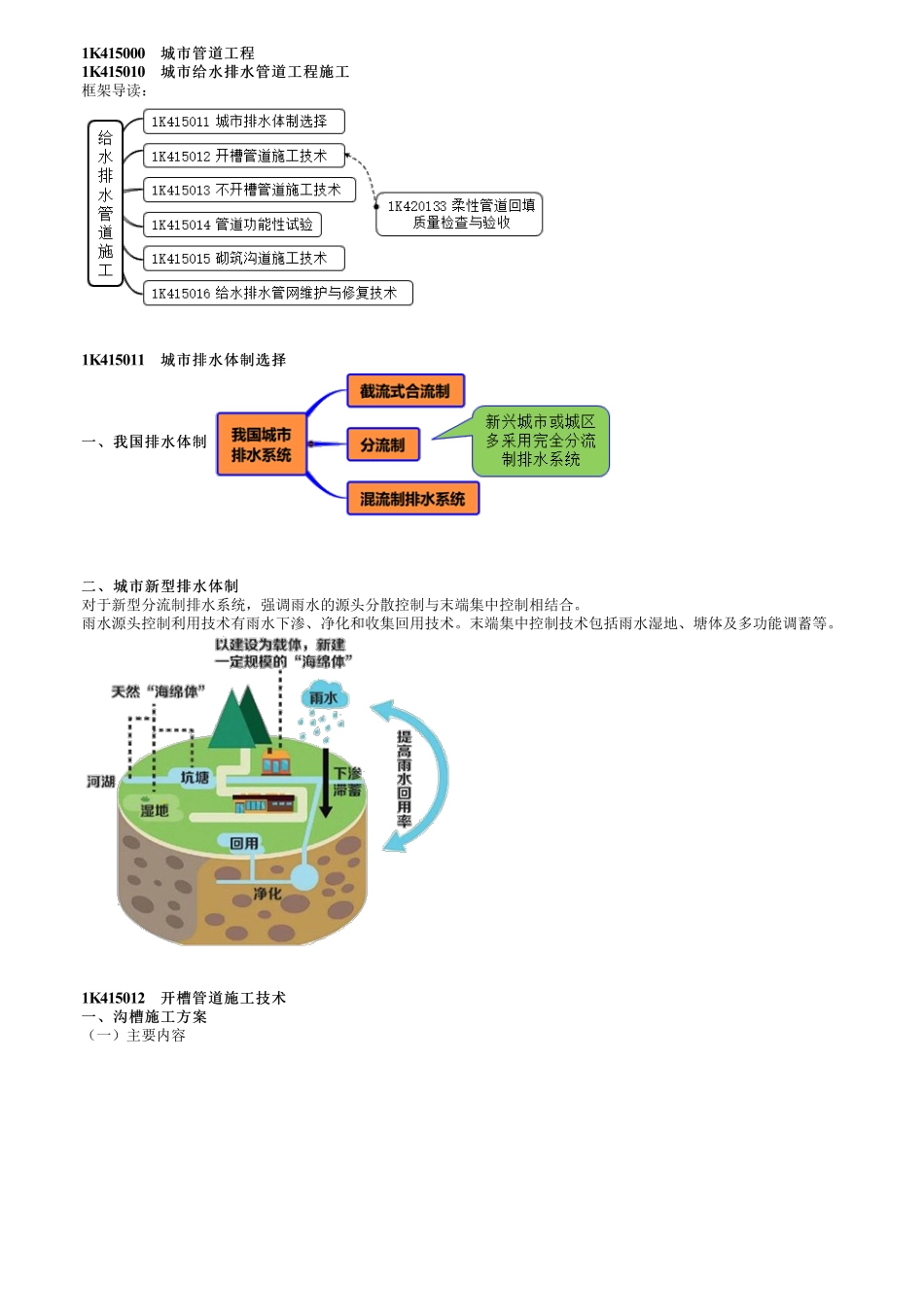

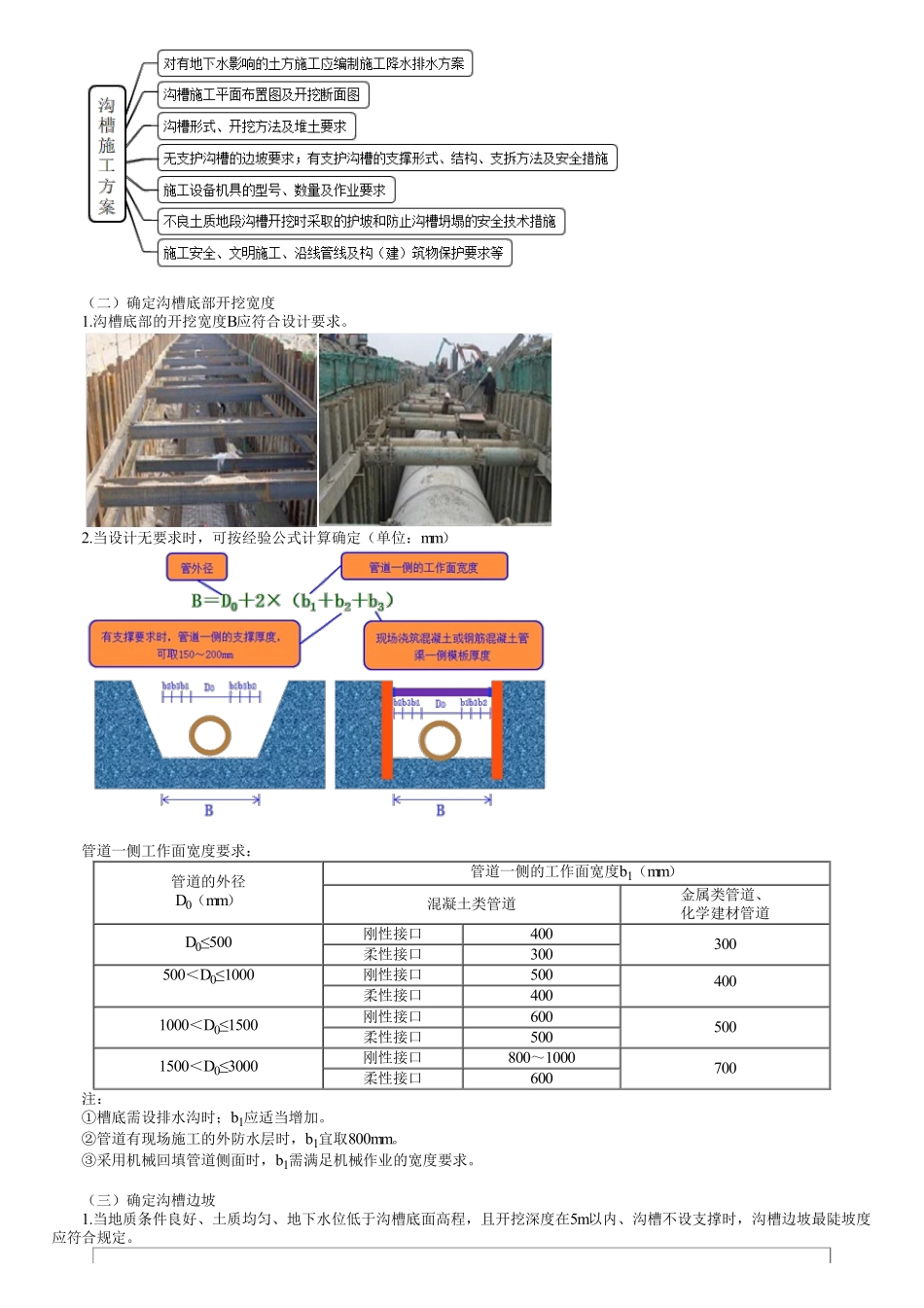

1K415000城市管道工程城市管道工程1K415010城市给水排水管道工程施工城市给水排水管道工程施工框架导读：1K415011城市排水体制选择城市排水体制选择一、我国排水体制一、我国排水体制二、城市新型排水体制二、城市新型排水体制对于新型分流制排水系统，强调雨水的源头分散控制与末端集中控制相结合。雨水源头控制利用技术有雨水下渗、净化和收集回用技术。末端集中控制技术包括雨水湿地、塘体及多功能调蓄等。1K415012开槽管道施工技术开槽管道施工技术一、沟槽施工方案一、沟槽施工方案（一）主要内容（二）确定沟槽底部开挖宽度1.沟槽底部的开挖宽度B应符合设计要求。2.当设计无要求时，可按经验公式计算确定（单位：mm）管道一侧工作面宽度要求：管道的外径D0（mm）管道一侧的工作面宽度b1（mm）混凝土类管道金属类管道、化学建材管道D0≤500刚性接口400300柔性接口300500＜D0≤1000刚性接口500400柔性接口4001000＜D0≤1500刚性接口600500柔性接口5001500＜D0≤3000刚性接口800～1000700柔性接口600注：①槽底需设排水沟时；b1应适当增加。②管道有现场施工的外防水层时，b1宜取800mm。③采用机械回填管道侧面时，b1需满足机械作业的宽度要求。（三）确定沟槽边坡1.当地质条件良好、土质均匀、地下水位低于沟槽底面高程，且开挖深度在5m以内、沟槽不设支撑时，沟槽边坡最陡坡度应符合规定。土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1：1.001：1.251：1.50中密的碎石类土（充填物为砂土）1：0.751：1.001：1.25硬塑的粉土1：0.671：0.751：1.00中密的碎石类土（充填物为黏性土）1：0.501：0.671：0.75硬塑的粉质黏土、黏土1：0.331：0.501：0.67老黄土1：0.101：0.251：0.33软土（经井点降水后）1：1.25——二、沟槽开挖与支护二、沟槽开挖与支护（一）分层开挖及深度1.人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m。2.人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m。3.采用机械挖槽时，沟槽分层的深度按机械性能确定。（二）沟槽开挖规定开挖槽底原状地基土不得扰动，机械开挖时槽底预留200～300mm土层，由人工开挖至设计高程，整平（验槽）槽底槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填；槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理槽底土层为杂填土、腐蚀性土时，应全部挖除并...
