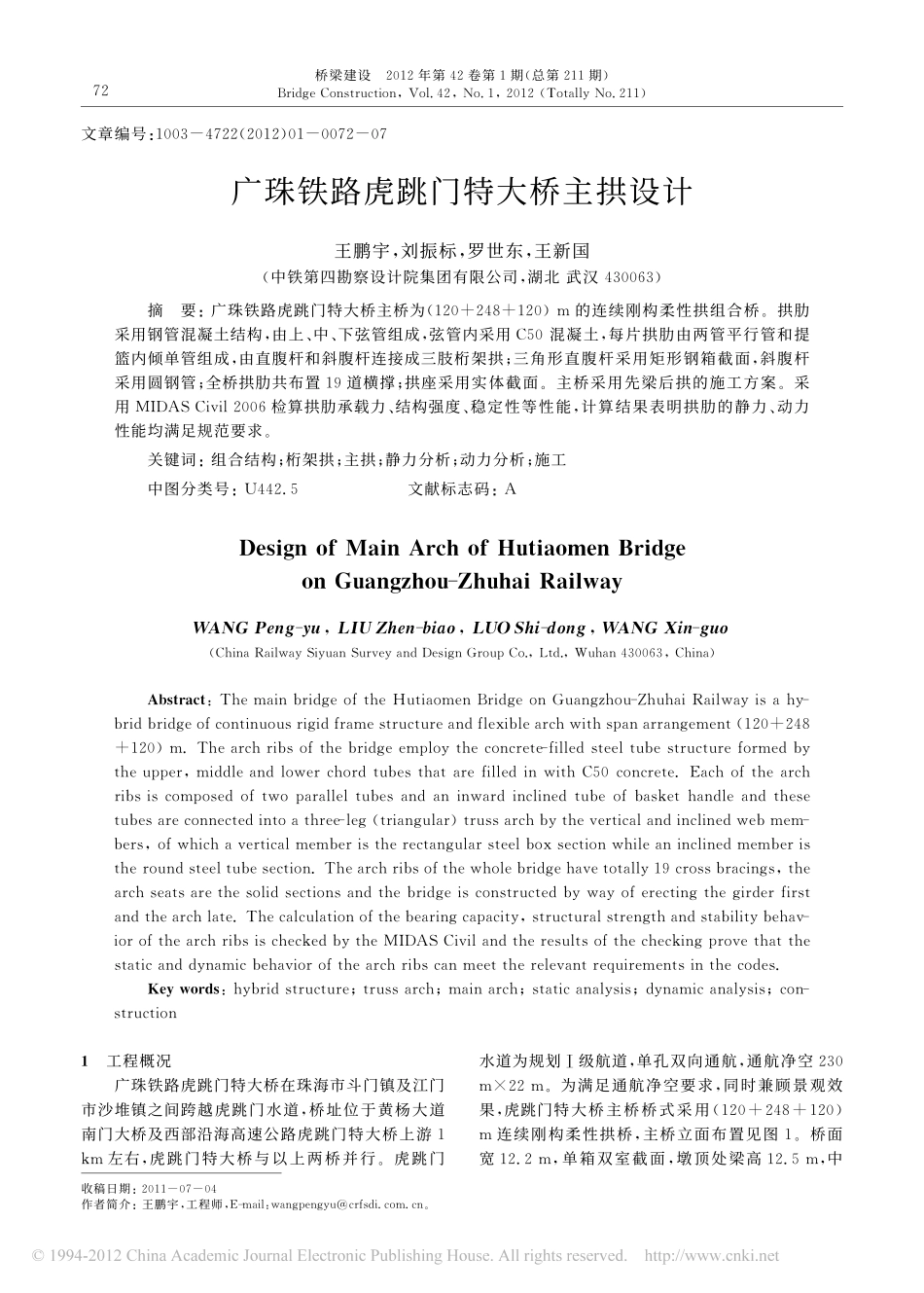

桥梁建设２０１２年第４２卷第１期（总第２１１期）ＢｒｉｄｇｅＣｏｎｓｔｒｕｃｔｉｏｎ，Ｖｏｌ．４２，Ｎｏ．１，２０１２（ＴｏｔａｌｌｙＮｏ．２１１）文章编号：１００３－４７２２（２０１２）０１－００７２－０７广珠铁路虎跳门特大桥主拱设计王鹏宇，刘振标，罗世东，王新国（中铁第四勘察设计院集团有限公司，湖北武汉４３００６３）摘要：广珠铁路虎跳门特大桥主桥为（１２０＋２４８＋１２０）ｍ的连续刚构柔性拱组合桥。拱肋采用钢管混凝土结构，由上、中、下弦管组成，弦管内采用Ｃ５０混凝土，每片拱肋由两管平行管和提篮内倾单管组成，由直腹杆和斜腹杆连接成三肢桁架拱；三角形直腹杆采用矩形钢箱截面，斜腹杆采用圆钢管；全桥拱肋共布置１９道横撑；拱座采用实体截面。主桥采用先梁后拱的施工方案。采用ＭＩＤＡＳＣｉｖｉｌ２００６检算拱肋承载力、结构强度、稳定性等性能，计算结果表明拱肋的静力、动力性能均满足规范要求。关键词：组合结构；桁架拱；主拱；静力分析；动力分析；施工中图分类号：Ｕ４４２．５文献标志码：ＡＤｅｓｉｇｎｏｆＭａｉｎＡｒｃｈｏｆＨｕｔｉａｏｍｅｎＢｒｉｄｇｅｏｎＧｕａｎｇｚｈｏｕ－ＺｈｕｈａｉＲａｉｌｗａｙＷＡＮＧＰｅｎｇ－ｙｕ，ＬＩＵＺｈｅｎ－ｂｉａｏ，ＬＵＯＳｈｉ－ｄｏｎｇ，ＷＡＮＧＸｉｎ－ｇｕｏ（ＣｈｉｎａＲａｉｌｗａｙＳｉｙｕａｎＳｕｒｖｅｙａｎｄＤｅｓｉｇｎＧｒｏｕｐＣｏ．，Ｌｔｄ．，Ｗｕｈａｎ４３００６３，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＴｈｅｍａｉｎｂｒｉｄｇｅｏｆｔｈｅＨｕｔｉａｏｍｅｎＢｒｉｄｇｅｏｎＧｕａｎｇｚｈｏｕ－ＺｈｕｈａｉＲａｉｌｗａｙｉｓａｈｙ－ｂｒｉｄｂｒｉｄｇｅｏｆｃｏｎｔｉｎｕｏｕｓｒｉｇｉｄｆｒａｍｅｓｔｒｕｃｔｕｒｅａｎｄｆｌｅｘｉｂｌｅａｒｃｈｗｉｔｈｓｐａｎａｒｒａｎｇｅｍｅｎｔ（１２０＋２４８＋１２０）ｍ．Ｔｈｅａｒｃｈｒｉｂｓｏｆｔｈｅｂｒｉｄｇｅｅｍｐｌｏｙｔｈｅｃｏｎｃｒｅｔｅ－ｆｉｌｌｅｄｓｔｅｅｌｔｕｂｅｓｔｒｕｃｔｕｒｅｆｏｒｍｅｄｂｙｔｈｅｕｐｐｅｒ，ｍｉｄｄｌｅａｎｄｌｏｗｅｒｃｈｏｒｄｔｕｂｅｓｔｈａｔａｒｅｆｉｌｌｅｄｉｎｗｉｔｈＣ５０ｃｏｎｃｒｅｔｅ．Ｅａｃｈｏｆｔｈｅａｒｃｈｒｉｂｓｉｓｃｏｍｐｏｓｅｄｏｆｔｗｏｐａｒａｌｌｅｌｔｕｂｅｓａｎｄａｎｉｎｗａｒｄｉｎｃｌｉｎｅｄｔｕｂｅｏｆｂａｓｋｅｔｈａｎｄｌｅａｎｄ...
