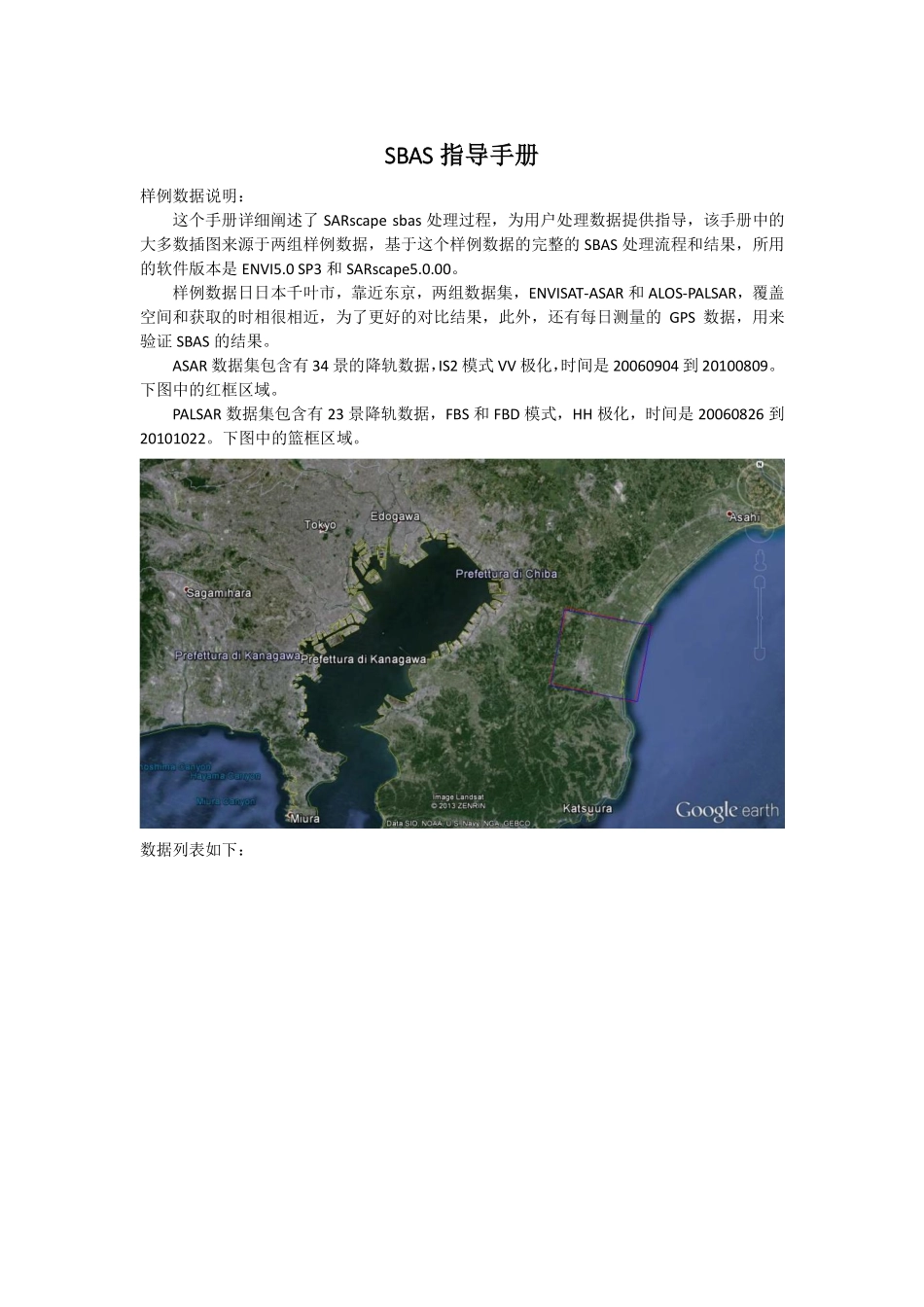

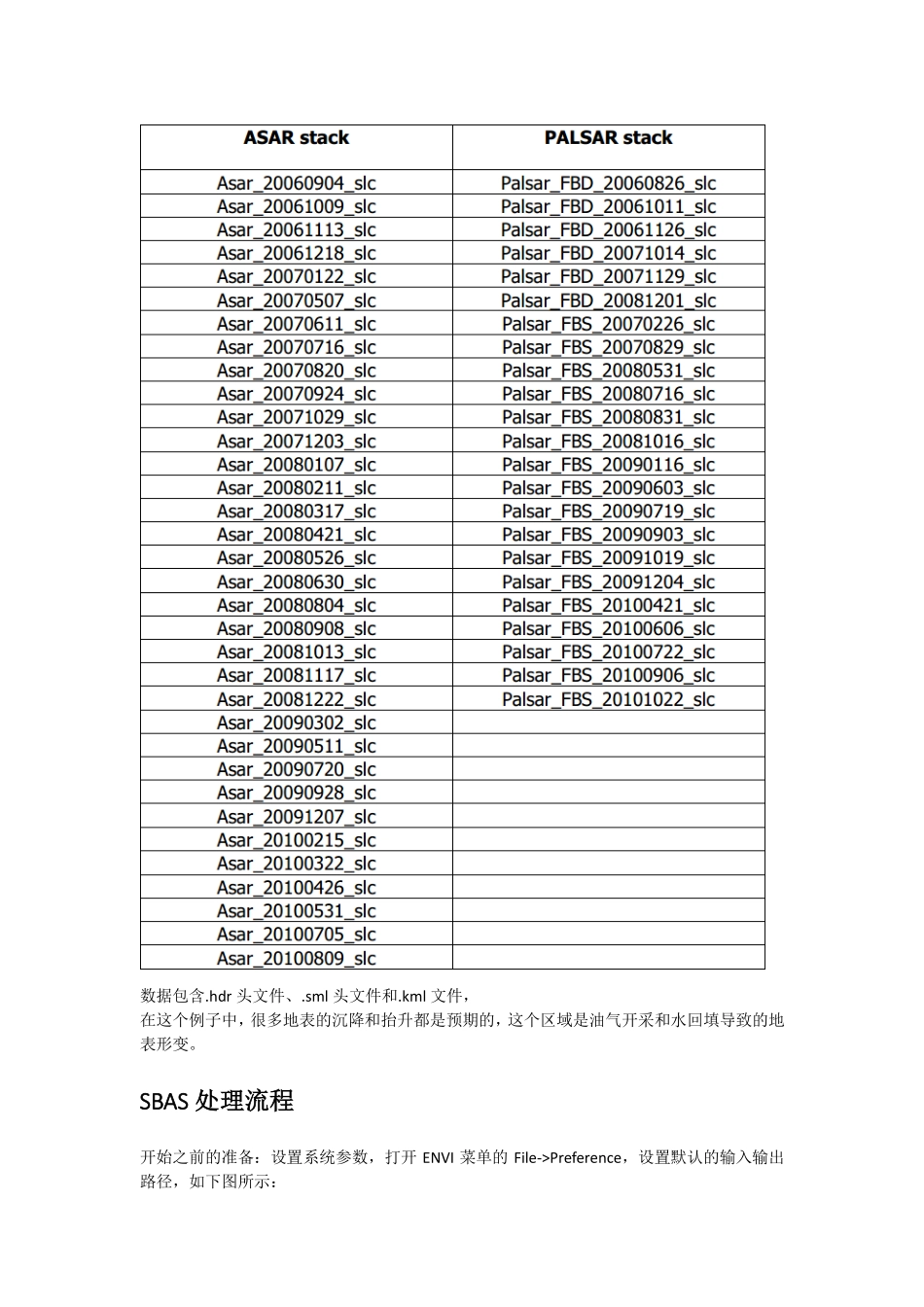

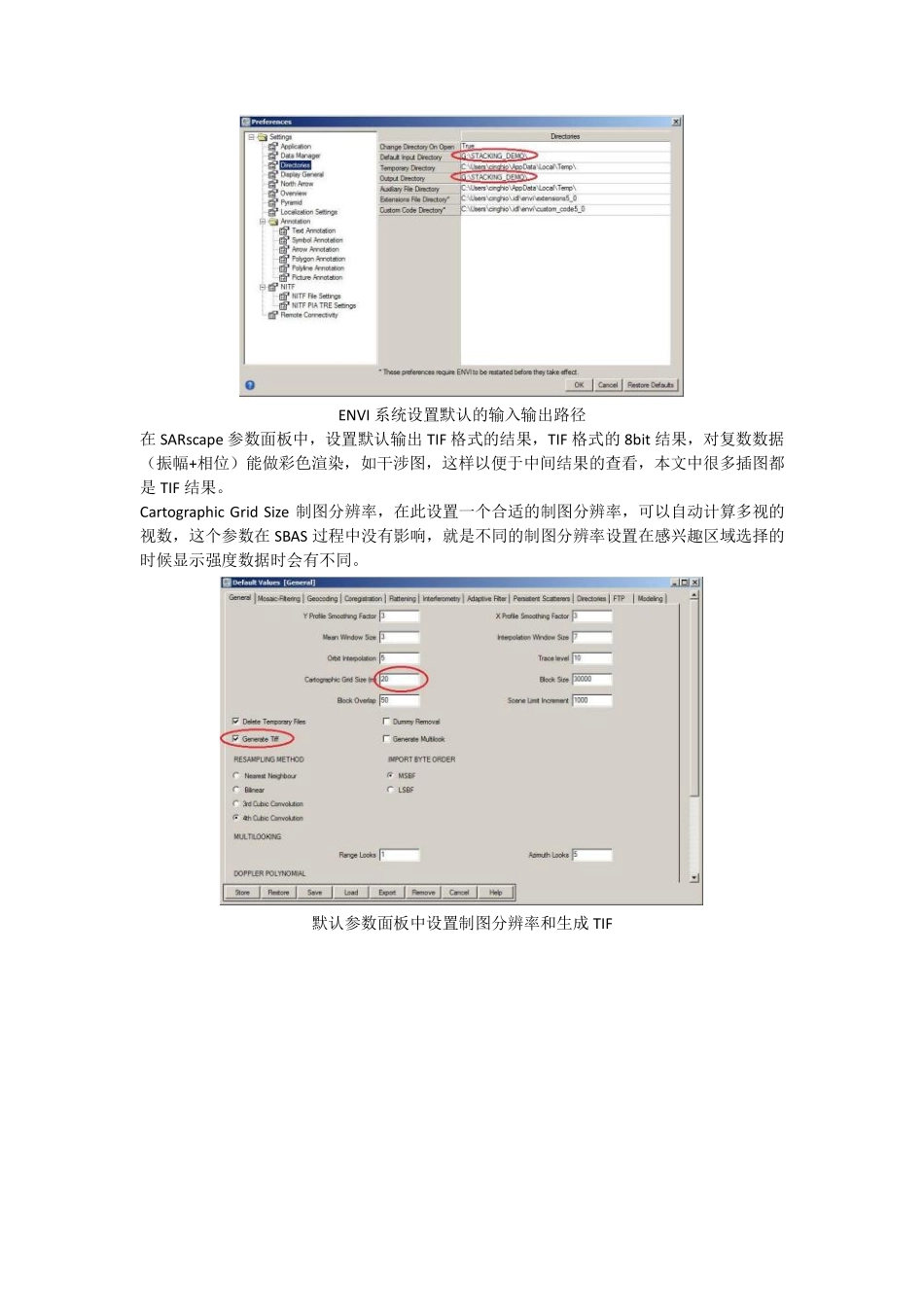

SBAS指导手册样例数据说明:这个手册详细阐述了SARscapesbas处理过程,为用户处理数据提供指导,该手册中的大多数插图来源于两组样例数据,基于这个样例数据的完整的SBAS处理流程和结果,所用的软件版本是ENVI5.0SP3和SARscape5.0.00。样例数据日日本千叶市,靠近东京,两组数据集,ENVISAT-ASAR和ALOS-PALSAR,覆盖空间和获取的时相很相近,为了更好的对比结果,此外,还有每日测量的GPS数据,用来验证SBAS的结果。ASAR数据集包含有34景的降轨数据,IS2模式VV极化,时间是20060904到20100809。下图中的红框区域。PALSAR数据集包含有23景降轨数据,FBS和FBD模式,HH极化,时间是20060826到20101022。下图中的篮框区域。数据列表如下:数据包含.hdr头文件、.sml头文件和.kml文件,在这个例子中,很多地表的沉降和抬升都是预期的,这个区域是油气开采和水回填导致的地表形变。SBAS处理流程开始之前的准备:设置系统参数,打开ENVI菜单的File->Preference,设置默认的输入输出路径,如下图所示:ENVI系统设置默认的输入输出路径在SARscape参数面板中,设置默认输出TIF格式的结果,TIF格式的8bit结果,对复数数据(振幅+相位)能做彩色渲染,如干涉图,这样以便于中间结果的查看,本文中很多插图都是TIF结果。CartographicGridSize制图分辨率,在此设置一个合适的制图分辨率,可以自动计算多视的视数,这个参数在SBAS过程中没有影响,就是不同的制图分辨率设置在感兴趣区域选择的时候显示强度数据时会有不同。默认参数面板中设置制图分辨率和生成TIF设置ASAR和PALSAR的工作路径自适应滤波主要参数调整,可提高干涉工作流中的干涉图生成配准主要参数调整,可提高干涉工作流中的配准去平主要参数调整,可提高轨道精炼和重去平以及第二步反演这个参数的勾选用于干涉工作流处理时大的轨道残余相位的去除还要准备相应区域的参考DEM数据,如果没有更高精度的DEM,可以选择SRTM的免费DEM数据,可用SARscape自动下载。DEM下载界面,下载ASAR和PALSAR数据范围的DEM第一步:生成连接图这一步是对输入的数据进行干涉像对的配对,像对结果图表方式输出到屏幕,输入N景数据,能得到的最大配对数是(N*(N-1))/2,生成连接图工具会选择最优的组合方式进行配对。这些像对会进行干涉工作流处理,然后用于SBAS反演。程序会自动选择超级主影像,在整个处理中,超级主影像作为参考影像,所有的像对都会配准到超级主影像上。用户也可以自己选择超级主影像,超级主影像的选择也...
