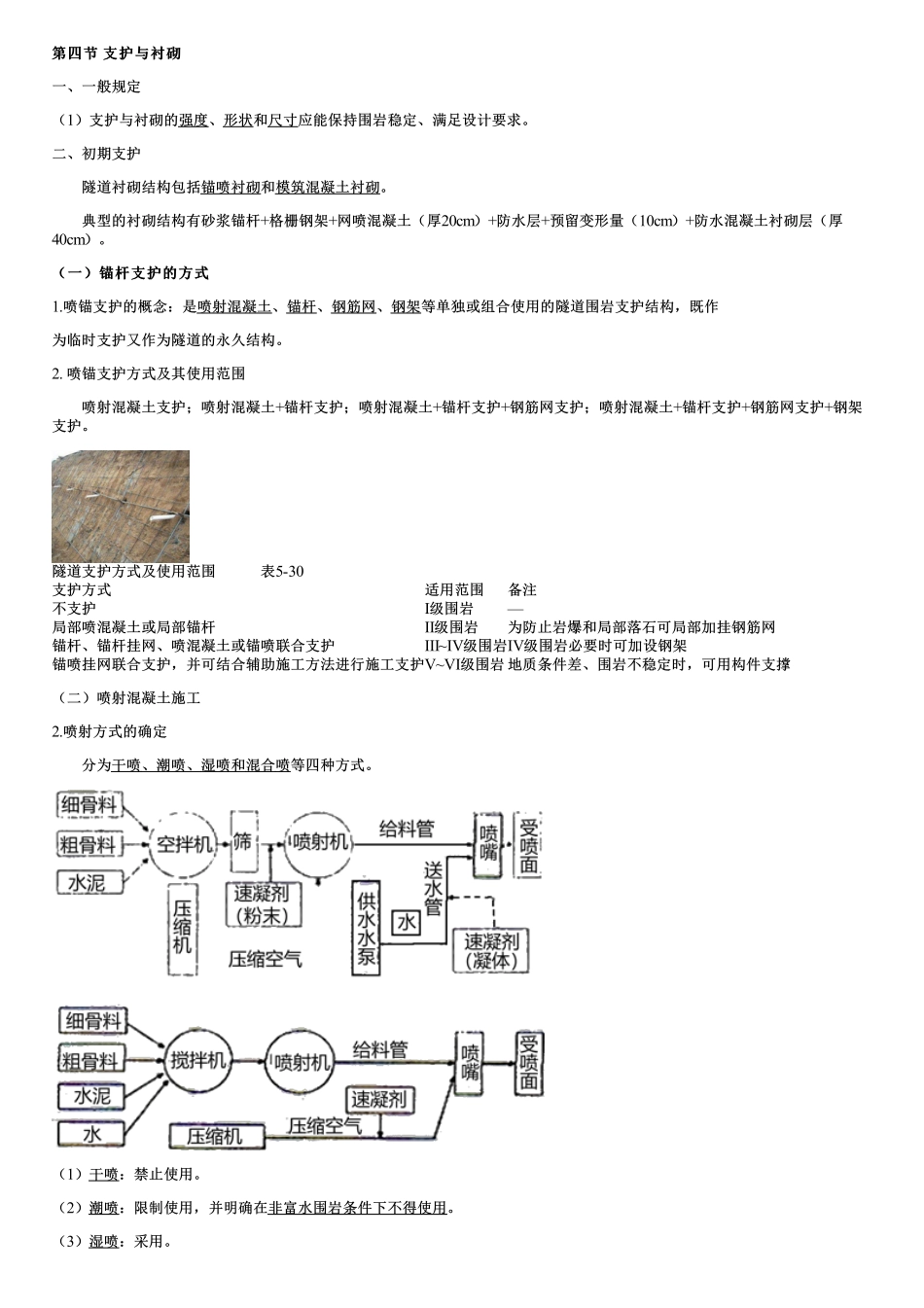

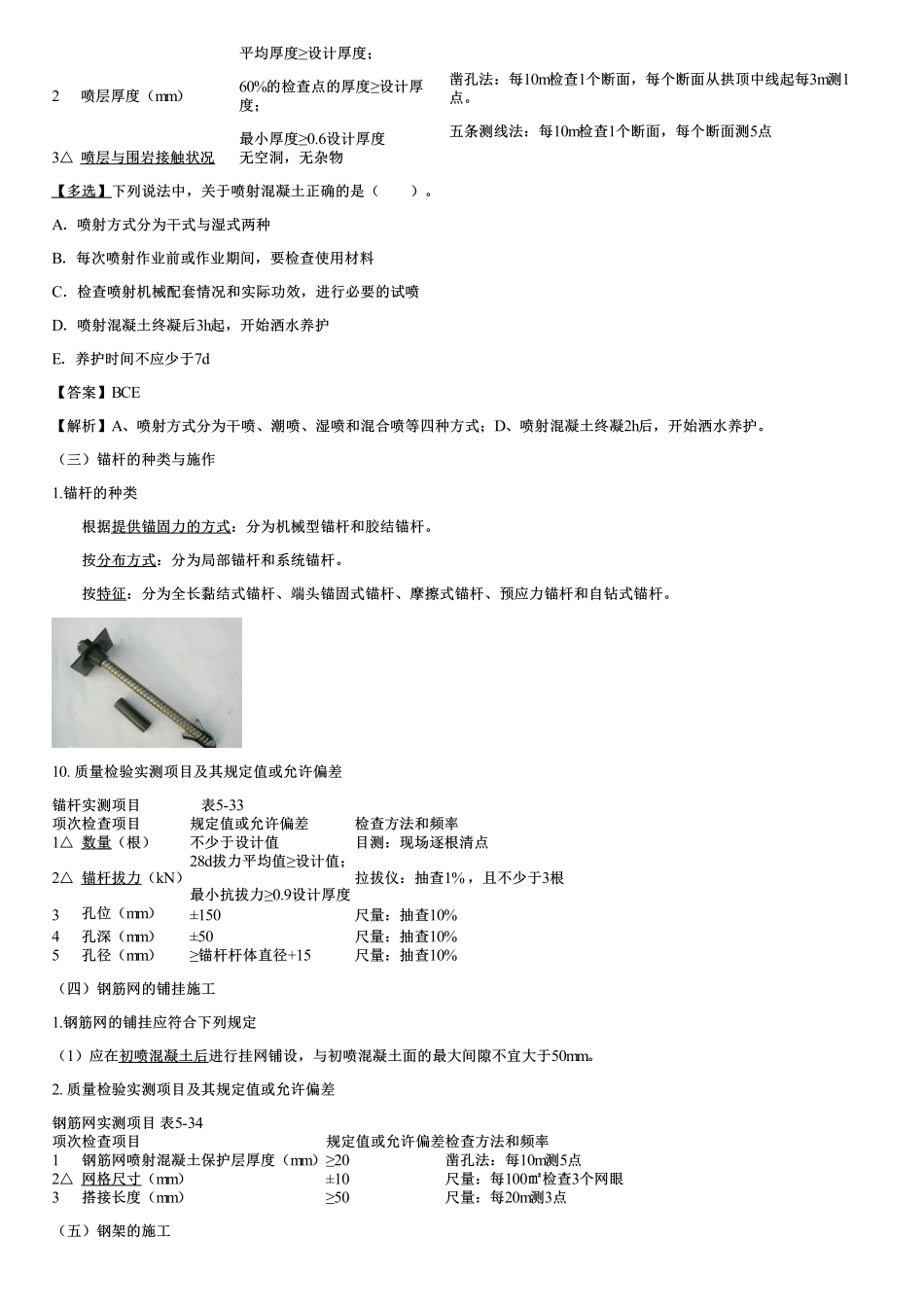

第四节第四节支护与衬砌支护与衬砌一、一般规定（1）支护与衬砌的强度、形状和尺寸应能保持围岩稳定、满足设计要求。二、初期支护隧道衬砌结构包括锚喷衬砌和模筑混凝土衬砌。典型的衬砌结构有砂浆锚杆+格栅钢架+网喷混凝土（厚20cm）+防水层+预留变形量（10cm）+防水混凝土衬砌层（厚40cm）。（（一一））锚杆支护的方式锚杆支护的方式1.喷锚支护的概念：是喷射混凝土、锚杆、钢筋网、钢架等单独或组合使用的隧道围岩支护结构，既作为临时支护又作为隧道的永久结构。2.喷锚支护方式及其使用范围喷射混凝土支护；喷射混凝土+锚杆支护；喷射混凝土+锚杆支护+钢筋网支护；喷射混凝土+锚杆支护+钢筋网支护+钢架支护。隧道支护方式及使用范围表5-30支护方式适用范围备注不支护Ⅰ级围岩—局部喷混凝土或局部锚杆Ⅱ级围岩为防止岩爆和局部落石可局部加挂钢筋网锚杆、锚杆挂网、喷混凝土或锚喷联合支护Ⅲ~Ⅳ级围岩Ⅳ级围岩必要时可加设钢架锚喷挂网联合支护，并可结合辅助施工方法进行施工支护Ⅴ~Ⅵ级围岩地质条件差、围岩不稳定时，可用构件支撑（二）喷射混凝土施工2.喷射方式的确定分为干喷、潮喷、湿喷和混合喷等四种方式。（1）干喷：禁止使用。（2）潮喷：限制使用，并明确在非富水围岩条件下不得使用。（3）湿喷：采用。（4）混合喷：偏向于干喷工艺，使用机械设备较多，工艺复杂，只用于大断面隧道或喷射量大的隧道中。3.喷射混凝土的材料质量要求材料类型基本要求水泥应优先选用硅酸盐和普通硅酸盐水泥，水泥不应低于42.5级粗细集料应采用坚硬耐久的碎石或卵石，粒径不宜大于12mm。细集料应采用洁净的中、粗砂，细度模数大于2.5，含水率为5%～7%，使用前应过筛。钢纤维喷射混凝土的粒径不应大于10mm，且级配良好。当使用碱性速凝剂时，石料不得含活性二氧化硅速凝剂应根据水泥品种、水灰比等，通过试验确定速凝剂的掺量。使用前应做速凝效果试验，初凝时间不大于3min，终凝时间不超过12min钢纤维直径宜为0.3～0.5mm，长度20～25mm，抗拉强度不得低于380MPa，不得有油渍及明显的锈蚀。钢纤维含量宜为混合料质量的3%～6%水水质应符合工程用水有关标准，水中不得含影响水泥正常凝结与硬化的有害物质钢筋网一般为Ф6～Ф12mm的HPB300热轧光圆钢筋，网孔一般150mmx150mm～300mmx300mm5.喷射混凝土作业应符合下列规定（2）应按初喷、复喷两个阶段进行，复喷混凝土可分层多次施作。喷射机一次喷射作业的长度不宜大于6m。（3）应分段、分片、分层按照由下...
