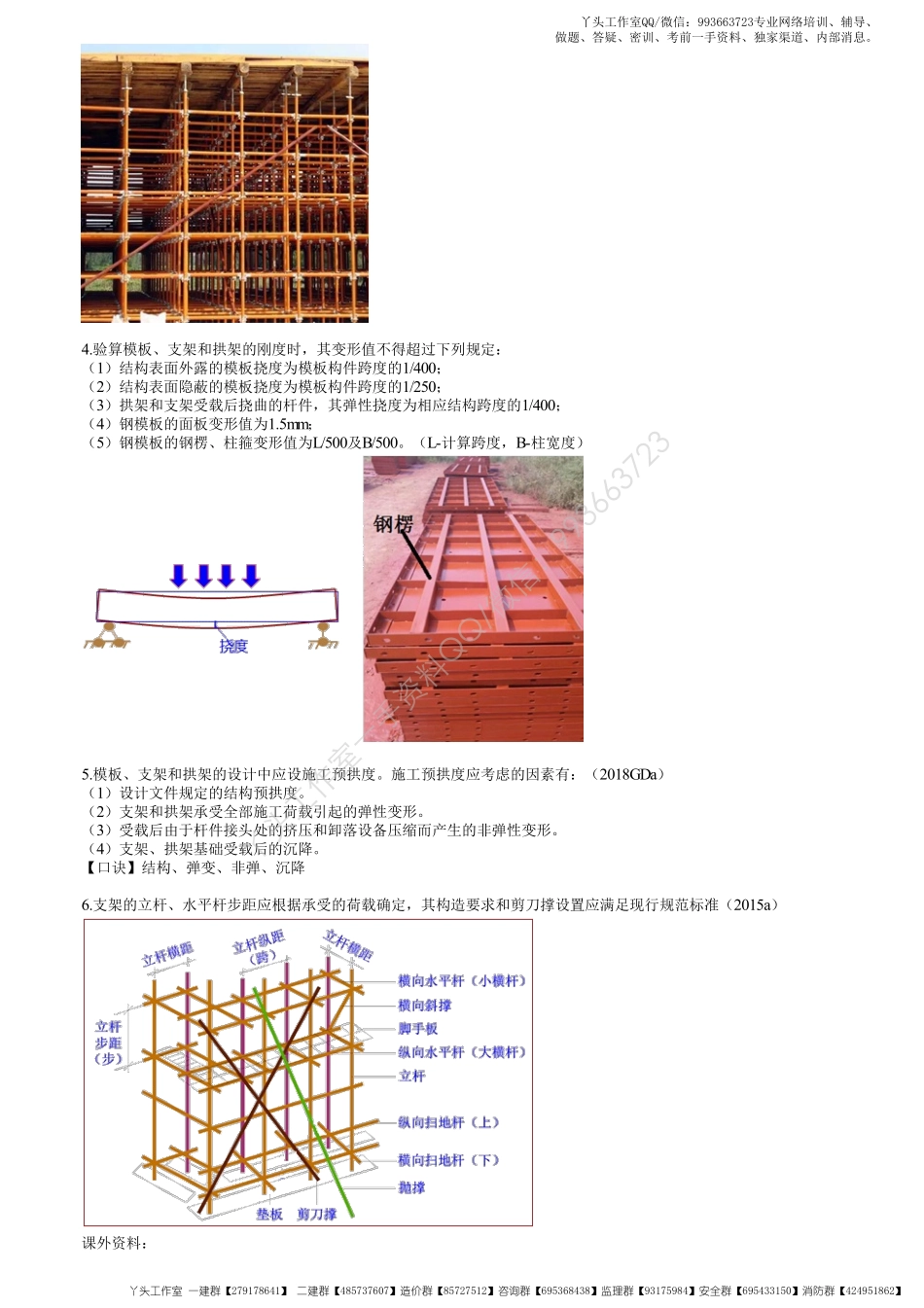

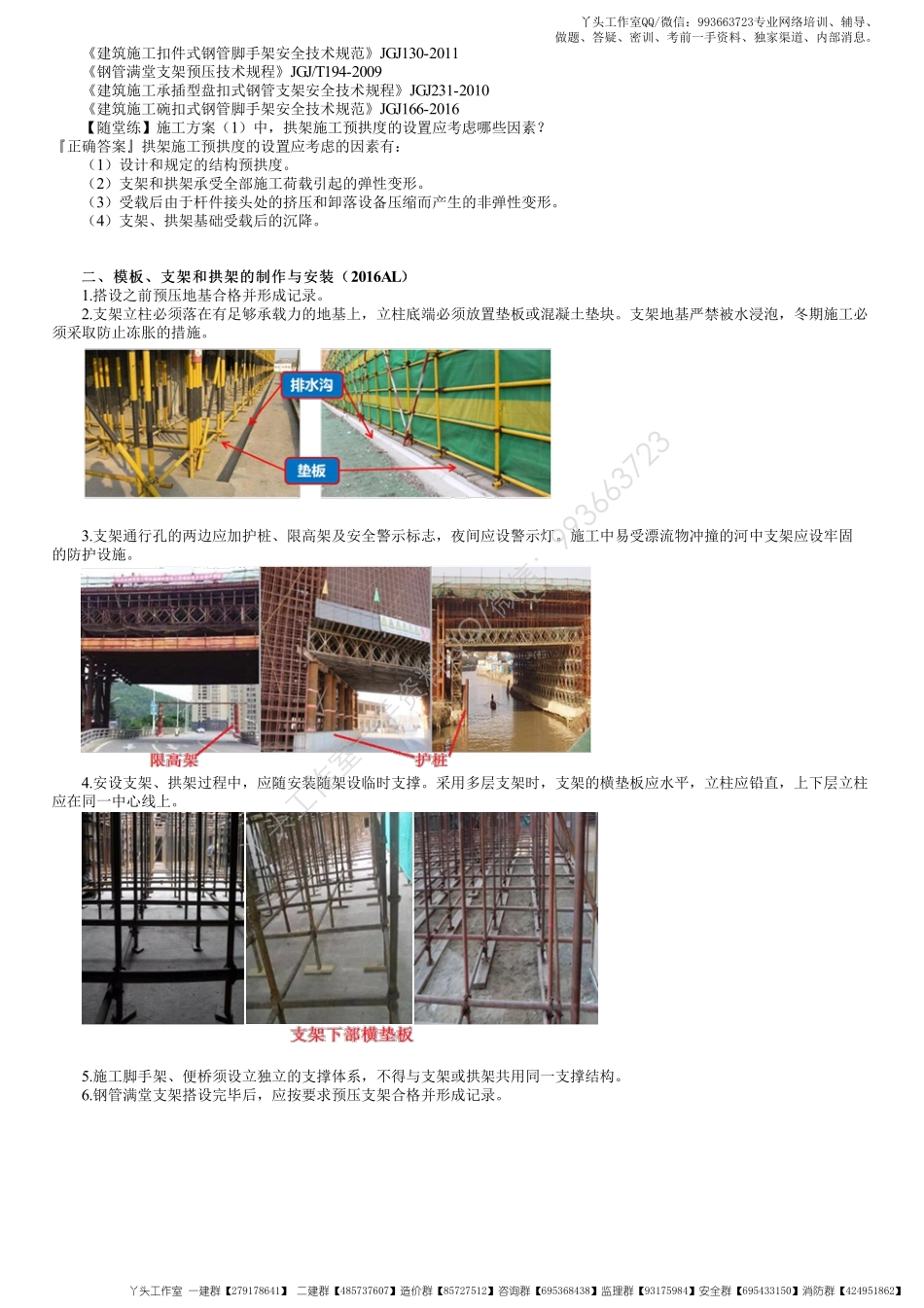

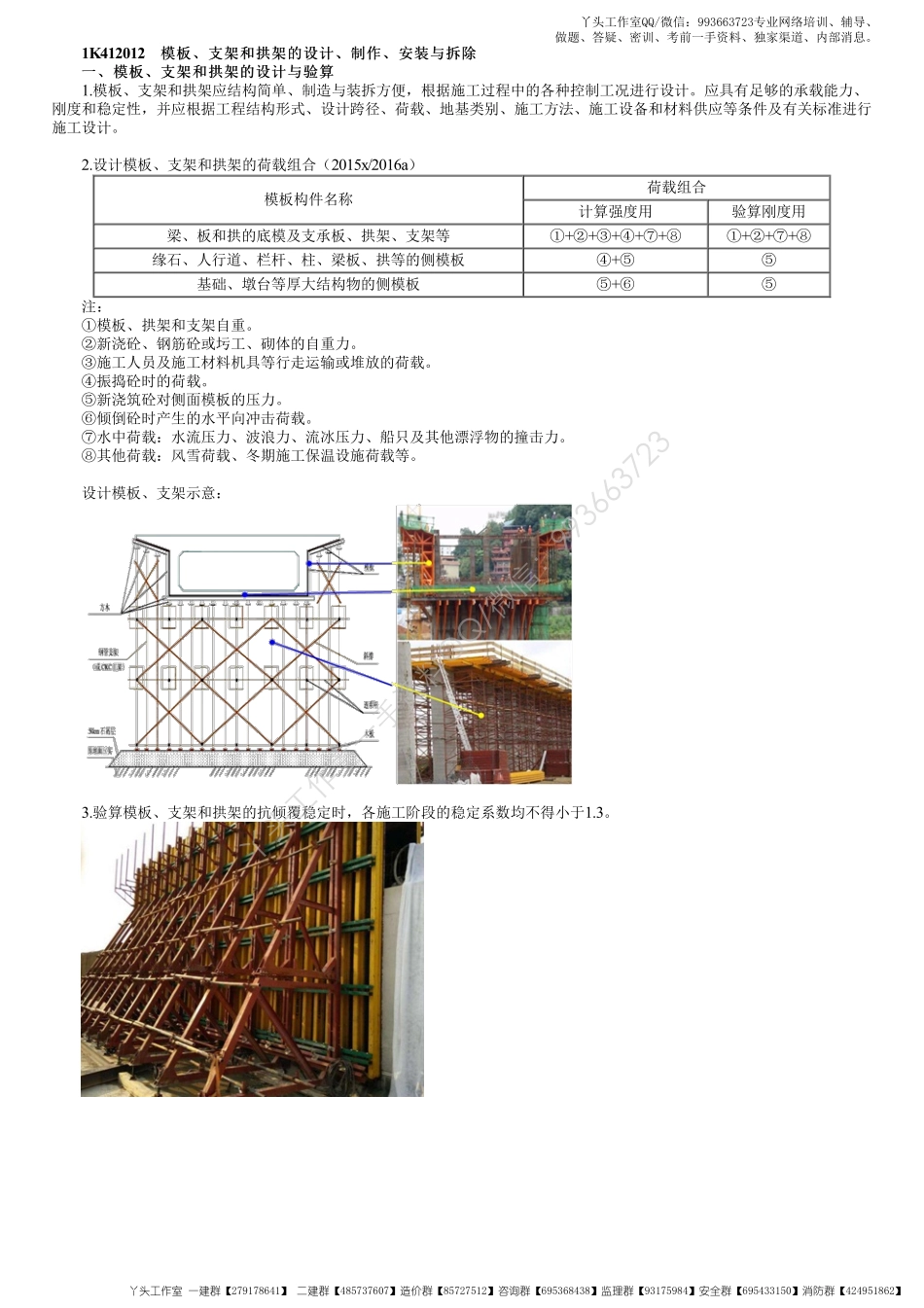

1K412012模板、支架和拱架的设计、制作、安装与拆除模板、支架和拱架的设计、制作、安装与拆除一、模板、支架和拱架的设计与验算一、模板、支架和拱架的设计与验算1.模板、支架和拱架应结构简单、制造与装拆方便，根据施工过程中的各种控制工况进行设计。应具有足够的承载能力、刚度和稳定性，并应根据工程结构形式、设计跨径、荷载、地基类别、施工方法、施工设备和材料供应等条件及有关标准进行施工设计。2.设计模板、支架和拱架的荷载组合（2015x/2016a）模板构件名称荷载组合计算强度用验算刚度用梁、板和拱的底模及支承板、拱架、支架等①+②+③+④+⑦+⑧①+②+⑦+⑧缘石、人行道、栏杆、柱、梁板、拱等的侧模板④+⑤⑤基础、墩台等厚大结构物的侧模板⑤+⑥⑤注：①模板、拱架和支架自重。②新浇砼、钢筋砼或圬工、砌体的自重力。③施工人员及施工材料机具等行走运输或堆放的荷载。④振捣砼时的荷载。⑤新浇筑砼对侧面模板的压力。⑥倾倒砼时产生的水平向冲击荷载。⑦水中荷载：水流压力、波浪力、流冰压力、船只及其他漂浮物的撞击力。⑧其他荷载：风雪荷载、冬期施工保温设施荷载等。设计模板、支架示意：3.验算模板、支架和拱架的抗倾覆稳定时，各施工阶段的稳定系数均不得小于1.3。丫头工作室一手资料QQ/微信：993663723丫头工作室QQ/微信：993663723专业网络培训、辅导、做题、答疑、密训、考前一手资料、独家渠道、内部消息。丫头工作室一建群【279178641】二建群【485737607】造价群【85727512】咨询群【695368438】监理群【93175984】安全群【695433150】消防群【424951862】4.验算模板、支架和拱架的刚度时，其变形值不得超过下列规定：（1）结构表面外露的模板挠度为模板构件跨度的1/400；（2）结构表面隐蔽的模板挠度为模板构件跨度的1/250；（3）拱架和支架受载后挠曲的杆件，其弹性挠度为相应结构跨度的1/400；（4）钢模板的面板变形值为1.5mm；（5）钢模板的钢楞、柱箍变形值为L/500及B/500。（L-计算跨度，B-柱宽度）5.模板、支架和拱架的设计中应设施工预拱度。施工预拱度应考虑的因素有：（2018GDa）（1）设计文件规定的结构预拱度。（2）支架和拱架承受全部施工荷载引起的弹性变形。（3）受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形。（4）支架、拱架基础受载后的沉降。【口诀】结构、弹变、非弹、沉降6.支架的立杆、水平杆步距应根据承受的荷载确定，其构造要求和剪刀撑设置应满足现行规范标准（2015a）...
