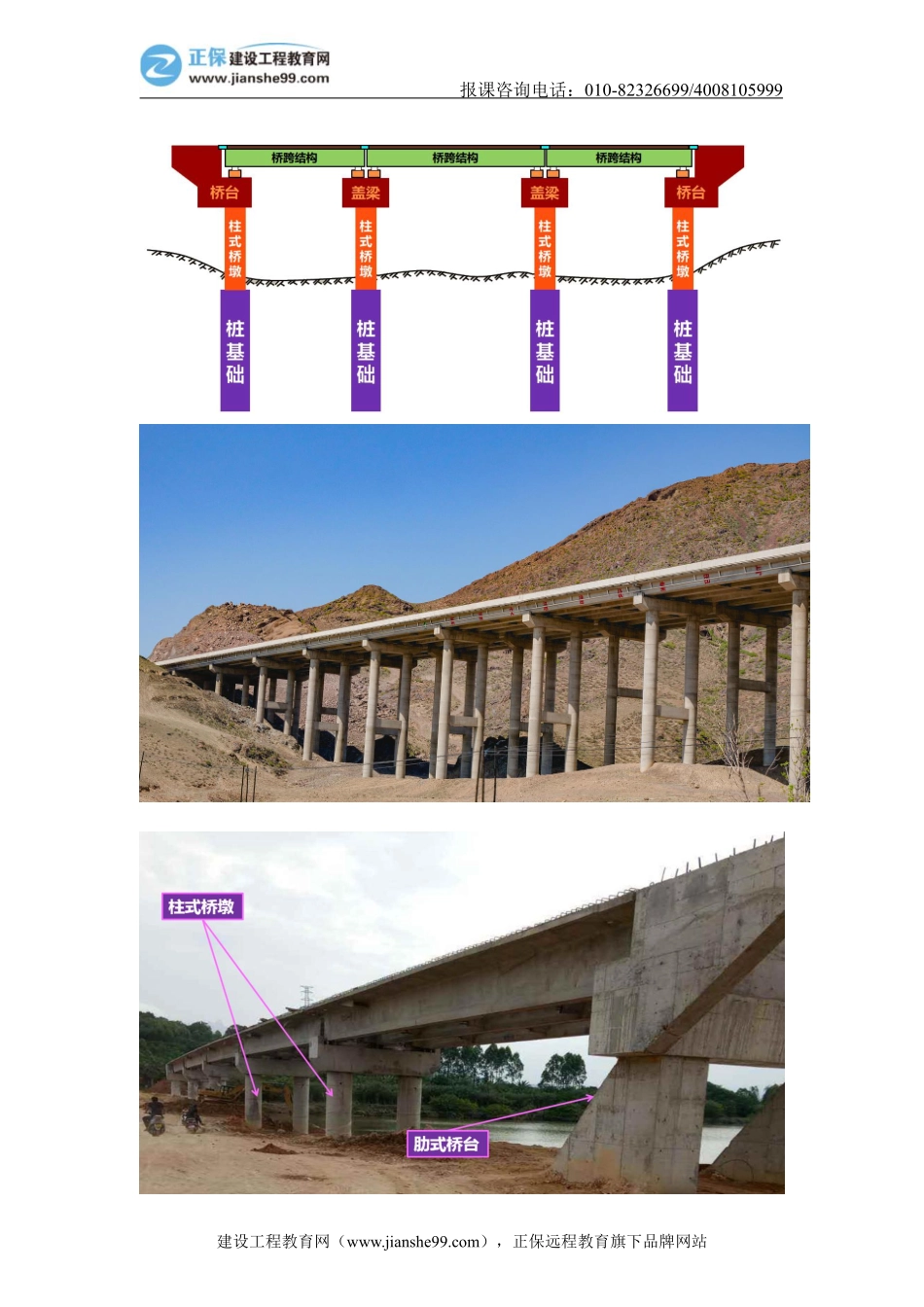

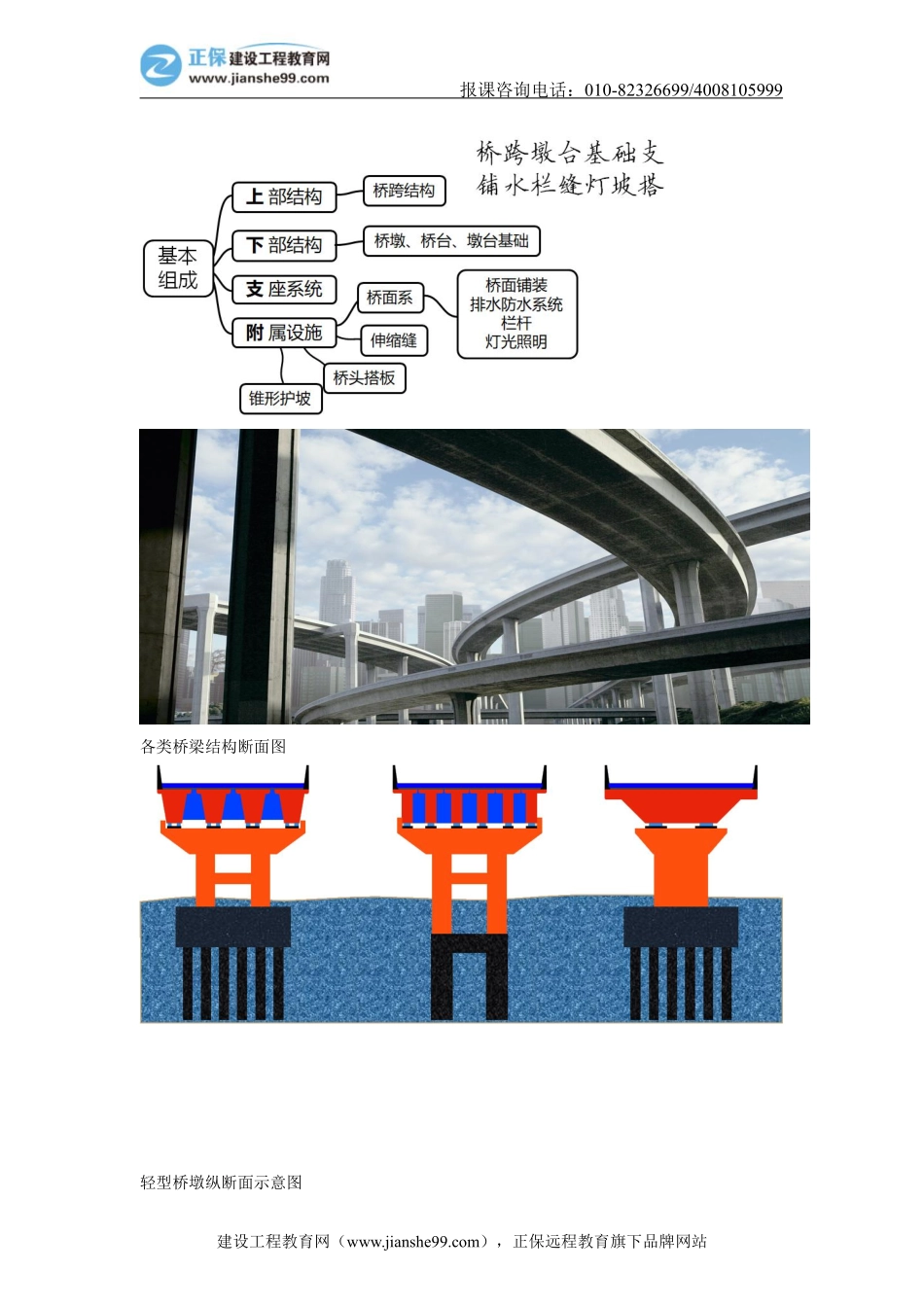

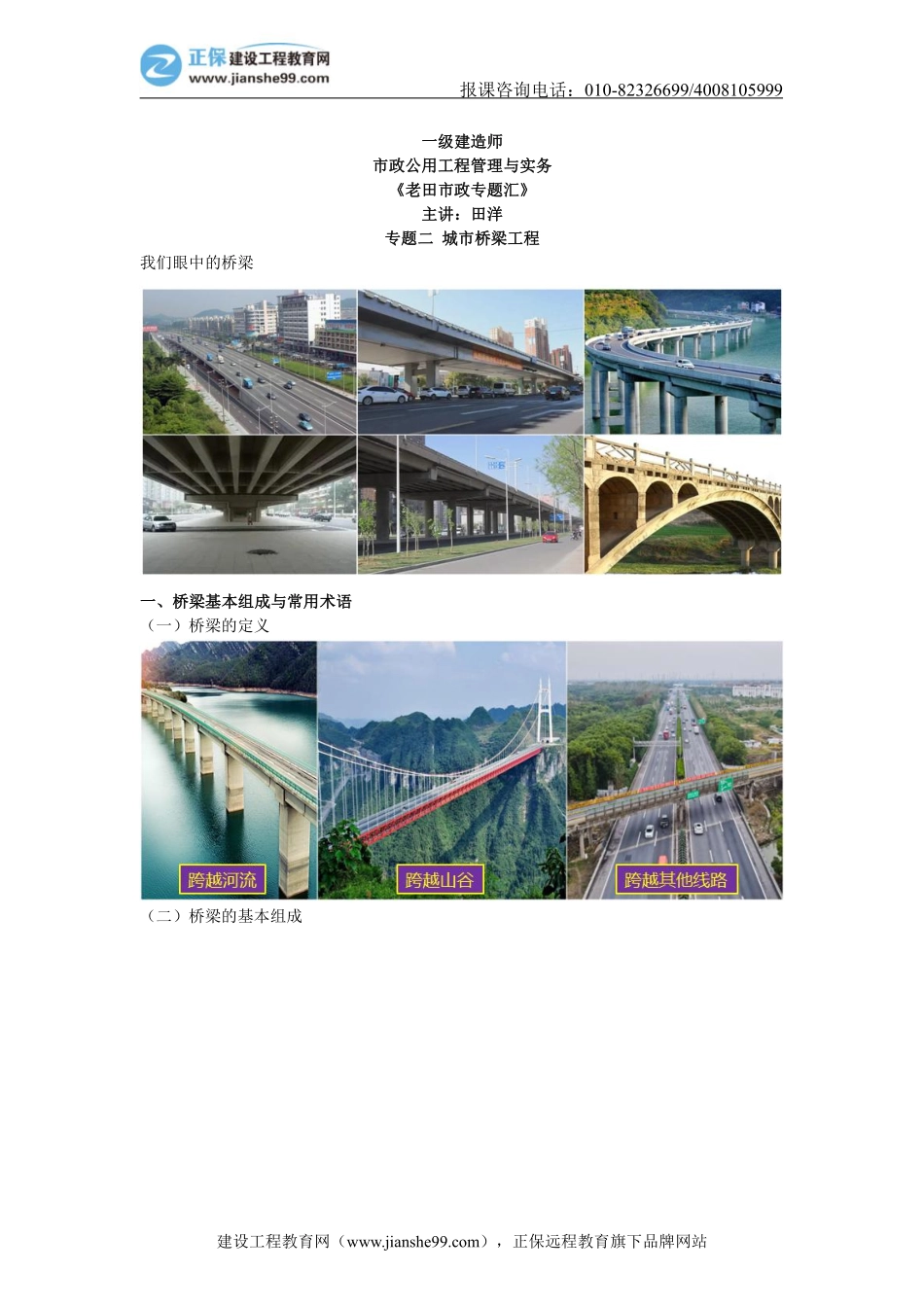

报课咨询电话：010-82326699/4008105999建设工程教育网（www.jianshe99.com），正保远程教育旗下品牌网站一级建造师市政公用工程管理与实务《老田市政专题汇》主讲：田洋专题二城市桥梁工程我们眼中的桥梁一、桥梁基本组成与常用术语（一）桥梁的定义（二）桥梁的基本组成报课咨询电话：010-82326699/4008105999建设工程教育网（www.jianshe99.com），正保远程教育旗下品牌网站各类桥梁结构断面图轻型桥墩纵断面示意图报课咨询电话：010-82326699/4008105999建设工程教育网（www.jianshe99.com），正保远程教育旗下品牌网站报课咨询电话：010-82326699/4008105999建设工程教育网（www.jianshe99.com），正保远程教育旗下品牌网站支座、垫石报课咨询电话：010-82326699/4008105999建设工程教育网（www.jianshe99.com），正保远程教育旗下品牌网站重力式桥墩纵断面示意图报课咨询电话：010-82326699/4008105999建设工程教育网（www.jianshe99.com），正保远程教育旗下品牌网站报课咨询电话：010-82326699/4008105999建设工程教育网（www.jianshe99.com），正保远程教育旗下品牌网站序号名称概念1净跨径相邻两个桥墩（或桥台）之间的净距。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离2计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离3总跨径多孔桥梁中各孔净跨径的总和，也称桥梁孔径，反映桥下宣泄洪水的能力4桥梁高度指桥面与低水位之间的高差，或指桥面与桥下线路路面之间的距离，简称桥高5桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离6桥下净空高度设计洪水位、计算通航水位或桥下线路路面至桥跨结构最下缘之间的距离7拱轴线拱圈各截面形心点的连线8建筑高度桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离9净矢高从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离10计算矢高从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离11矢跨比计算矢高与计算跨径之比，也称拱矢度，它是反映拱桥受力特性的一个重要指标12涵洞用来宣泄路堤下水流的构造物。通常在建造涵洞处路堤不中断。凡是多报课咨询电话：010-82326699/4008105999建设工程教育网（www.jianshe99.com），正保远程教育旗下品牌网站孔跨径的全长不到8m和单孔跨径不到5m的泄水结构物，均称为涵洞1主拱圈7伸缩缝2拱顶8桥台3...
