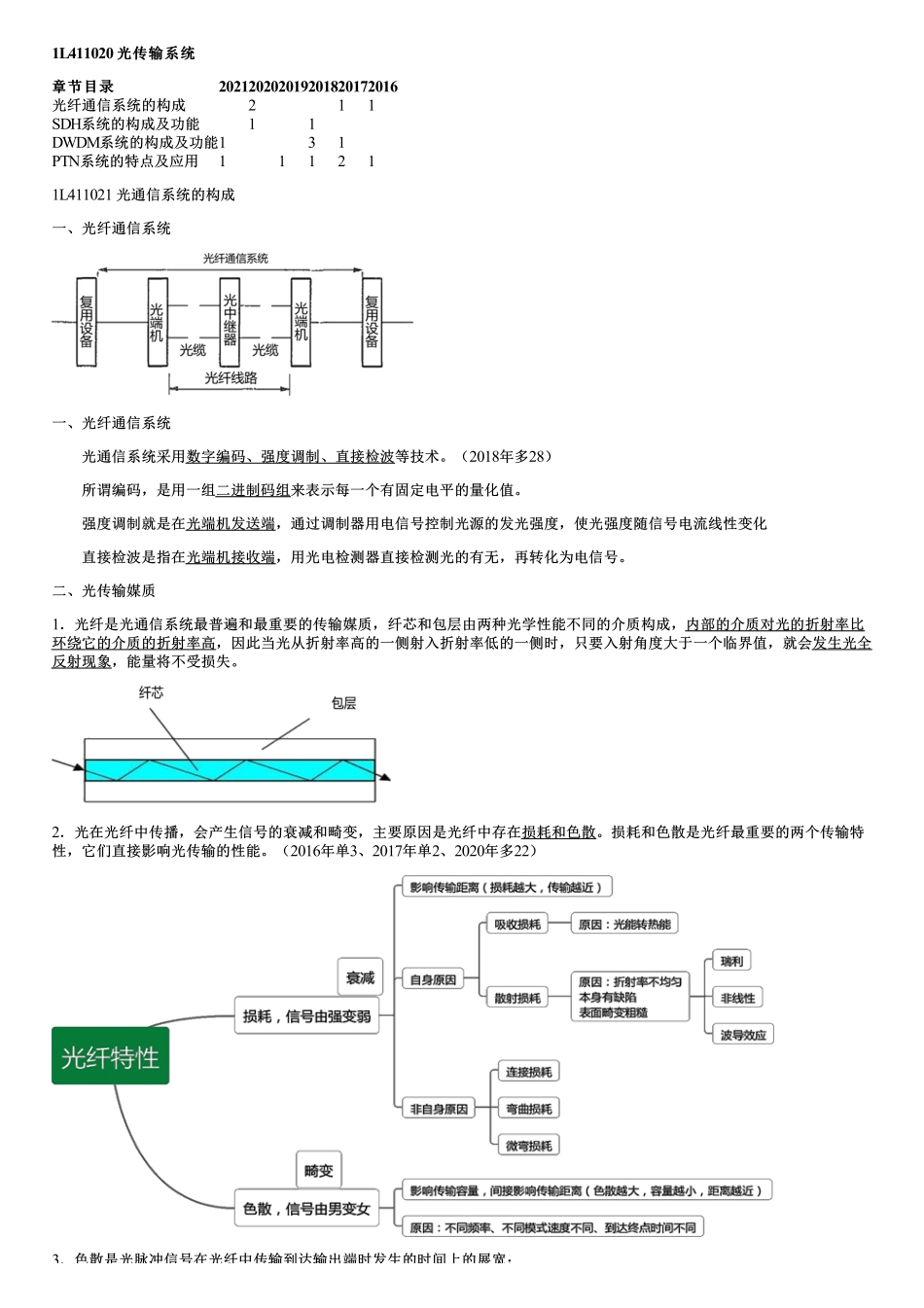

1L411020光传输系统光传输系统章节目录章节目录202120202019201820172016光纤通信系统的构成211SDH系统的构成及功能11DWDM系统的构成及功能131PTN系统的特点及应用111211L411021光通信系统的构成一、光纤通信系统一、光纤通信系统光通信系统采用数字编码、强度调制、直接检波等技术。（2018年多28）所谓编码，是用一组二进制码组来表示每一个有固定电平的量化值。强度调制就是在光端机发送端，通过调制器用电信号控制光源的发光强度，使光强度随信号电流线性变化直接检波是指在光端机接收端，用光电检测器直接检测光的有无，再转化为电信号。二、光传输媒质1．光纤是光通信系统最普遍和最重要的传输媒质，纤芯和包层由两种光学性能不同的介质构成，内部的介质对光的折射率比环绕它的介质的折射率高，因此当光从折射率高的一侧射入折射率低的一侧时，只要入射角度大于一个临界值，就会发生光全反射现象，能量将不受损失。2．光在光纤中传播，会产生信号的衰减和畸变，主要原因是光纤中存在损耗和色散。损耗和色散是光纤最重要的两个传输特性，它们直接影响光传输的性能。（2016年单3、2017年单2、2020年多22）3．色散是光脉冲信号在光纤中传输到达输出端时发生的时间上的展宽；3．色散是光脉冲信号在光纤中传输到达输出端时发生的时间上的展宽；产生的原因是光脉冲信号有不同的频率成分、不同模式，进而传输时速度不同，到达终点时间不同；三、光传输设备（略）四、光通信系统传输网技术体制（2018年单5）（一）准同步数字体系（PDH）的弱点1.只有地区性的数字信号速率和帧结构标准，没有世界性标准，互联互通困难2.没有世界性的标准光接口规范，限制联网灵活应用3.复用结构复杂，缺乏灵活性，上下业务费用高，数字交叉连接功能复杂4.网络运行、管理和维护主要靠人工5.数字通道设备的利用率低，非最短的通道路由占了业务流量的大部分，无法提供最佳的路由选择（二）同步数字体系（SDH）的特点1.三个地区性标准在STM-1等级上统一，实现世界性标准2.采用同步复用方式和灵活的复用映射结构，网络结构得以简化，上下业务容易，数字交叉连接大大简化3.SDH帧结构中安排了丰富的开销比特，OAM能力加强4.有标准光接口信号和通信协议，降低了联网成本5.与现有网络能完全兼容6.频带利用率较PDH有所降低7.宜选用可靠性较高的网络拓扑结构，降低网络层人为错误、软件故障、计算机病毒带来风险五、光波分复用（WDM）1.光波分复用将不同规定波长的信号光载波在发送...
