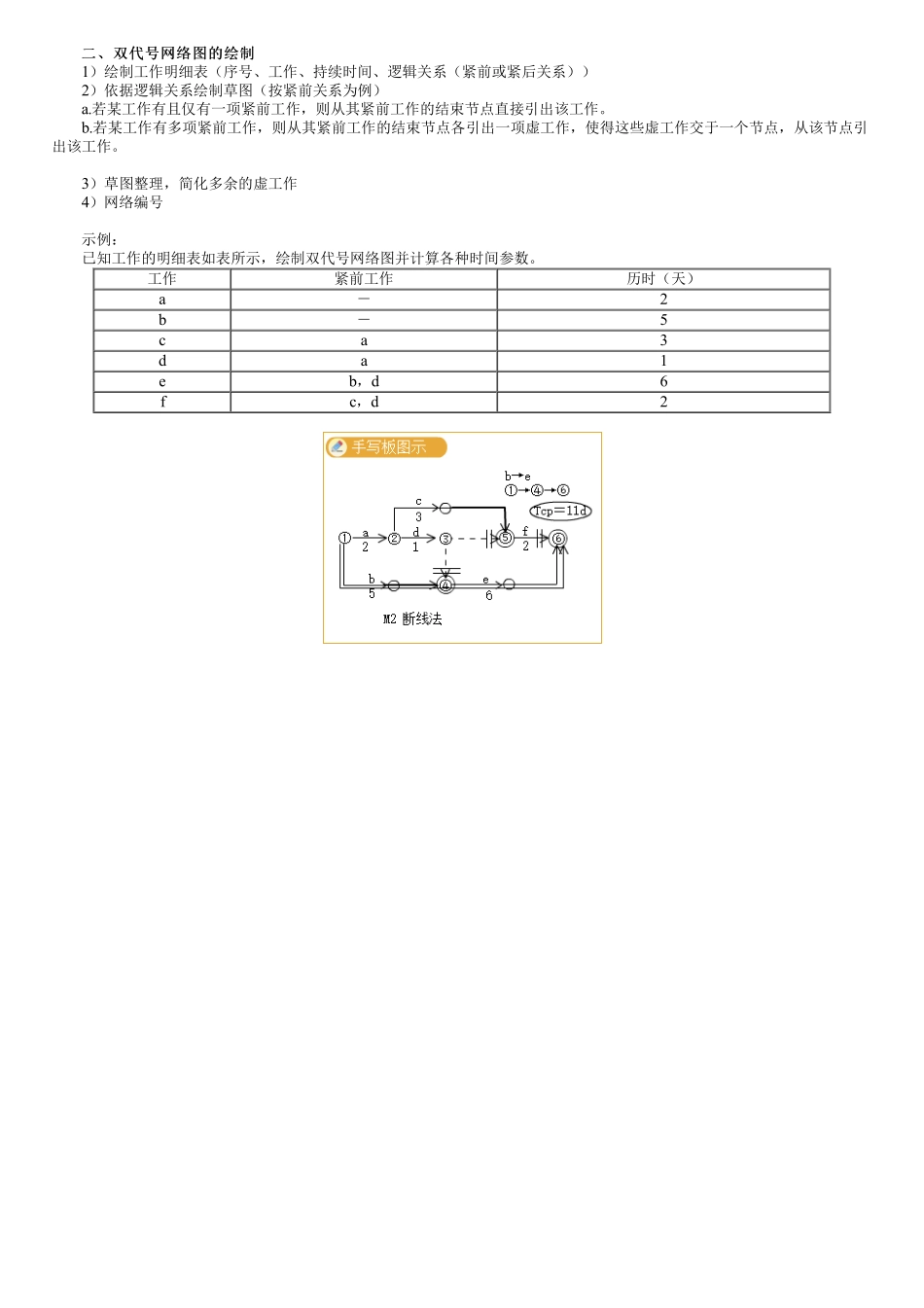

二、双代号网络图的绘制二、双代号网络图的绘制1）绘制工作明细表（序号、工作、持续时间、逻辑关系（紧前或紧后关系））2）依据逻辑关系绘制草图（按紧前关系为例）a.若某工作有且仅有一项紧前工作，则从其紧前工作的结束节点直接引出该工作。b.若某工作有多项紧前工作，则从其紧前工作的结束节点各引出一项虚工作，使得这些虚工作交于一个节点，从该节点引出该工作。3）草图整理，简化多余的虚工作4）网络编号示例：已知工作的明细表如表所示，绘制双代号网络图并计算各种时间参数。工作紧前工作历时（天）a－2b－5ca3da1eb，d6fc，d2
