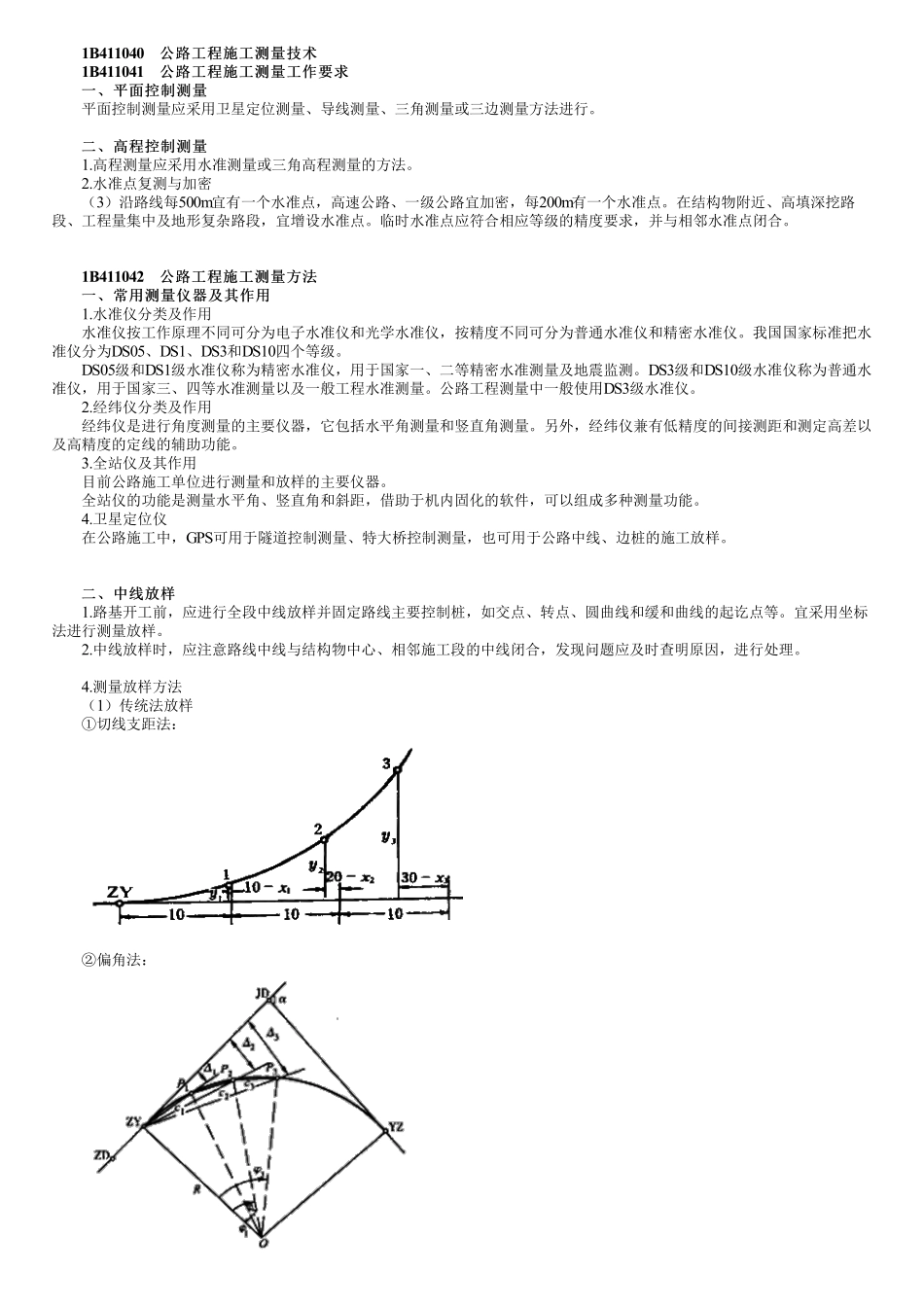

1B411040公路工程施工测量技术公路工程施工测量技术1B411041公路工程施工测量工作要求公路工程施工测量工作要求一、平面控制测量一、平面控制测量平面控制测量应采用卫星定位测量、导线测量、三角测量或三边测量方法进行。二、高程控制测量二、高程控制测量1.高程测量应采用水准测量或三角高程测量的方法。2.水准点复测与加密（3）沿路线每500m宜有一个水准点，高速公路、一级公路宜加密，每200m有一个水准点。在结构物附近、高填深挖路段、工程量集中及地形复杂路段，宜增设水准点。临时水准点应符合相应等级的精度要求，并与相邻水准点闭合。1B411042公路工程施工测量方法公路工程施工测量方法一、常用测量仪器及其作用一、常用测量仪器及其作用1.水准仪分类及作用水准仪按工作原理不同可分为电子水准仪和光学水准仪，按精度不同可分为普通水准仪和精密水准仪。我国国家标准把水准仪分为DS05、DS1、DS3和DS10四个等级。DS05级和DS1级水准仪称为精密水准仪，用于国家一、二等精密水准测量及地震监测。DS3级和DS10级水准仪称为普通水准仪，用于国家三、四等水准测量以及一般工程水准测量。公路工程测量中一般使用DS3级水准仪。2.经纬仪分类及作用经纬仪是进行角度测量的主要仪器，它包括水平角测量和竖直角测量。另外，经纬仪兼有低精度的间接测距和测定高差以及高精度的定线的辅助功能。3.全站仪及其作用目前公路施工单位进行测量和放样的主要仪器。全站仪的功能是测量水平角、竖直角和斜距，借助于机内固化的软件，可以组成多种测量功能。4.卫星定位仪在公路施工中，GPS可用于隧道控制测量、特大桥控制测量，也可用于公路中线、边桩的施工放样。二、中线放样二、中线放样1.路基开工前，应进行全段中线放样并固定路线主要控制桩，如交点、转点、圆曲线和缓和曲线的起讫点等。宜采用坐标法进行测量放样。2.中线放样时，应注意路线中线与结构物中心、相邻施工段的中线闭合，发现问题应及时查明原因，进行处理。4.测量放样方法（1）传统法放样①切线支距法：②偏角法：（2）坐标法放样根据设计单位布设的导线点和设计单位提供的逐桩坐标表进行放样的一种方法。利用全站仪进行放样。全站仪的放样作业流程：①放样准备。A.选择、录入放样数据文件。B.选择、录入坐标数据文件。可进行测站坐标数据及后视坐标数据的调用。C.置测站点。D.置后视点、确定方位角。E.输入所需的放样坐标，开始放样，也可调用由计算机输入的放样数据。②实施放样。由观测者按照...
