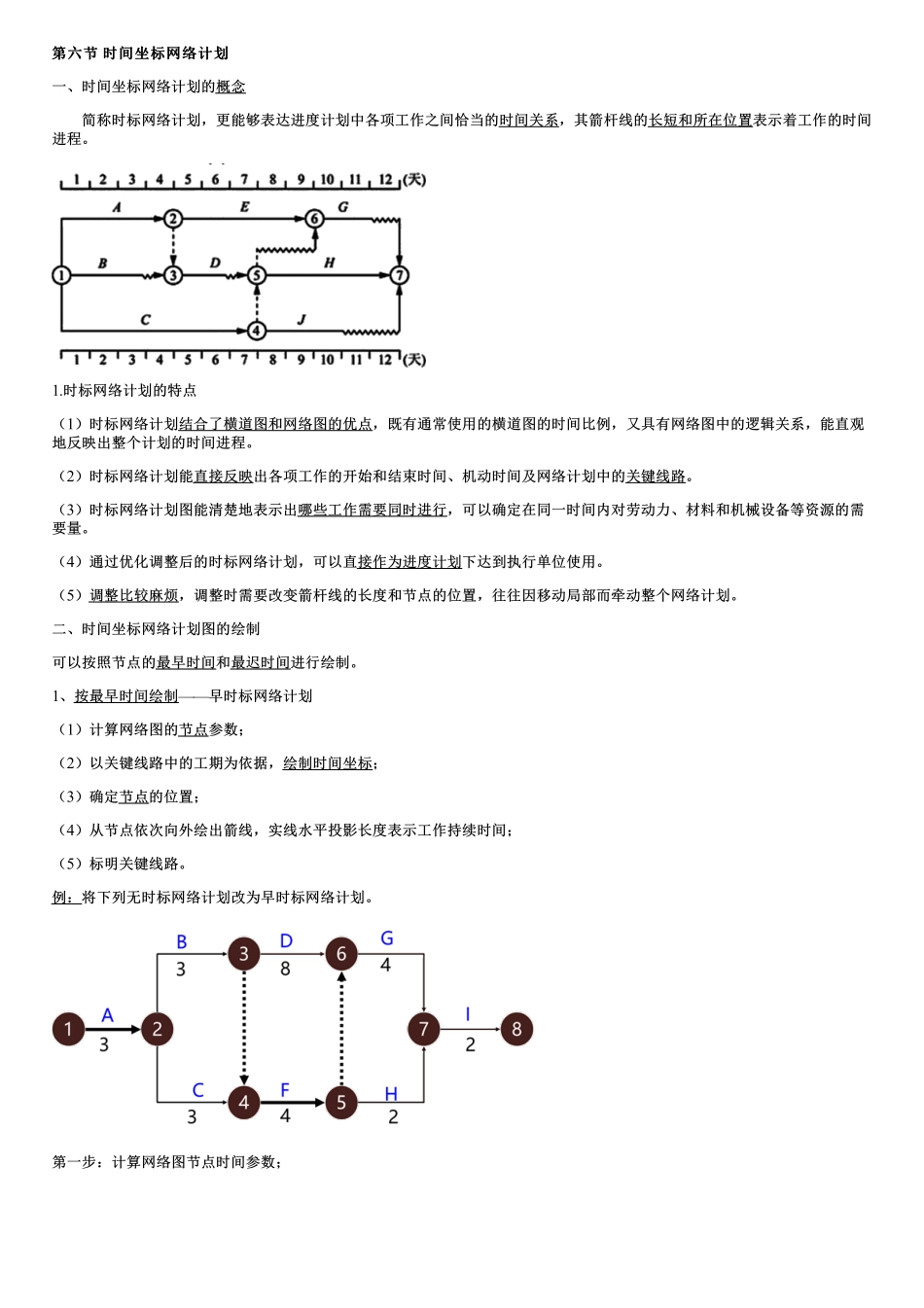

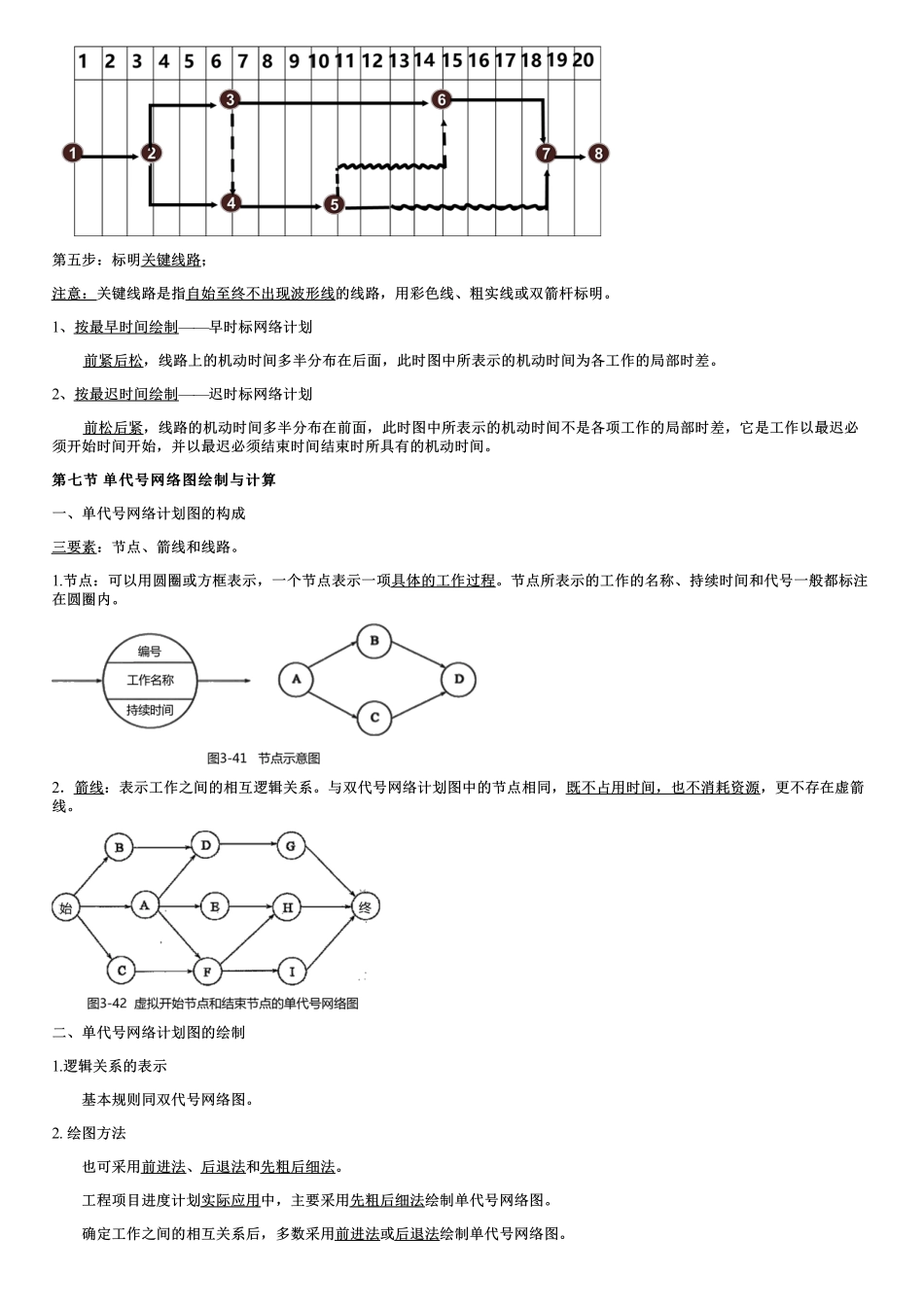

第六节第六节时间坐标网络计划时间坐标网络计划一、时间坐标网络计划的概念简称时标网络计划，更能够表达进度计划中各项工作之间恰当的时间关系，其箭杆线的长短和所在位置表示着工作的时间进程。1.时标网络计划的特点（1）时标网络计划结合了横道图和网络图的优点，既有通常使用的横道图的时间比例，又具有网络图中的逻辑关系，能直观地反映出整个计划的时间进程。（2）时标网络计划能直接反映出各项工作的开始和结束时间、机动时间及网络计划中的关键线路。（3）时标网络计划图能清楚地表示出哪些工作需要同时进行，可以确定在同一时间内对劳动力、材料和机械设备等资源的需要量。（4）通过优化调整后的时标网络计划，可以直接作为进度计划下达到执行单位使用。（5）调整比较麻烦，调整时需要改变箭杆线的长度和节点的位置，往往因移动局部而牵动整个网络计划。二、时间坐标网络计划图的绘制可以按照节点的最早时间和最迟时间进行绘制。1、按最早时间绘制——早时标网络计划（1）计算网络图的节点参数；（2）以关键线路中的工期为依据，绘制时间坐标；（3）确定节点的位置；（4）从节点依次向外绘出箭线，实线水平投影长度表示工作持续时间；（5）标明关键线路。例：将下列无时标网络计划改为早时标网络计划。第一步：计算网络图节点时间参数；第二步：绘制时间坐标网；第三步：在时间坐标网中确定节点位置；第四步：从节点依次向外引出箭杆；注意：1、箭杆水平投影长度代表该工作持续时间；2、虚工作应绘制成垂直的虚箭线，水平投影长度为0。3、若引出箭杆长度无法直接与后面节点相连，用波形线补足，波形线的长度即为该工作的自由时差。第五步：标明关键线路；注意：关键线路是指自始至终不出现波形线的线路，用彩色线、粗实线或双箭杆标明。1、按最早时间绘制——早时标网络计划前紧后松，线路上的机动时间多半分布在后面，此时图中所表示的机动时间为各工作的局部时差。2、按最迟时间绘制——迟时标网络计划前松后紧，线路的机动时间多半分布在前面，此时图中所表示的机动时间不是各项工作的局部时差，它是工作以最迟必须开始时间开始，并以最迟必须结束时间结束时所具有的机动时间。第第七七节节单代号网络图绘制与计算单代号网络图绘制与计算一、单代号网络计划图的构成三要素：节点、箭线和线路。1.节点：可以用圆圈或方框表示，一个节点表示一项具体的工作过程。节点所表示的工作的名称、持续时间和代号一般都标注在圆圈内。2．箭线：表...
