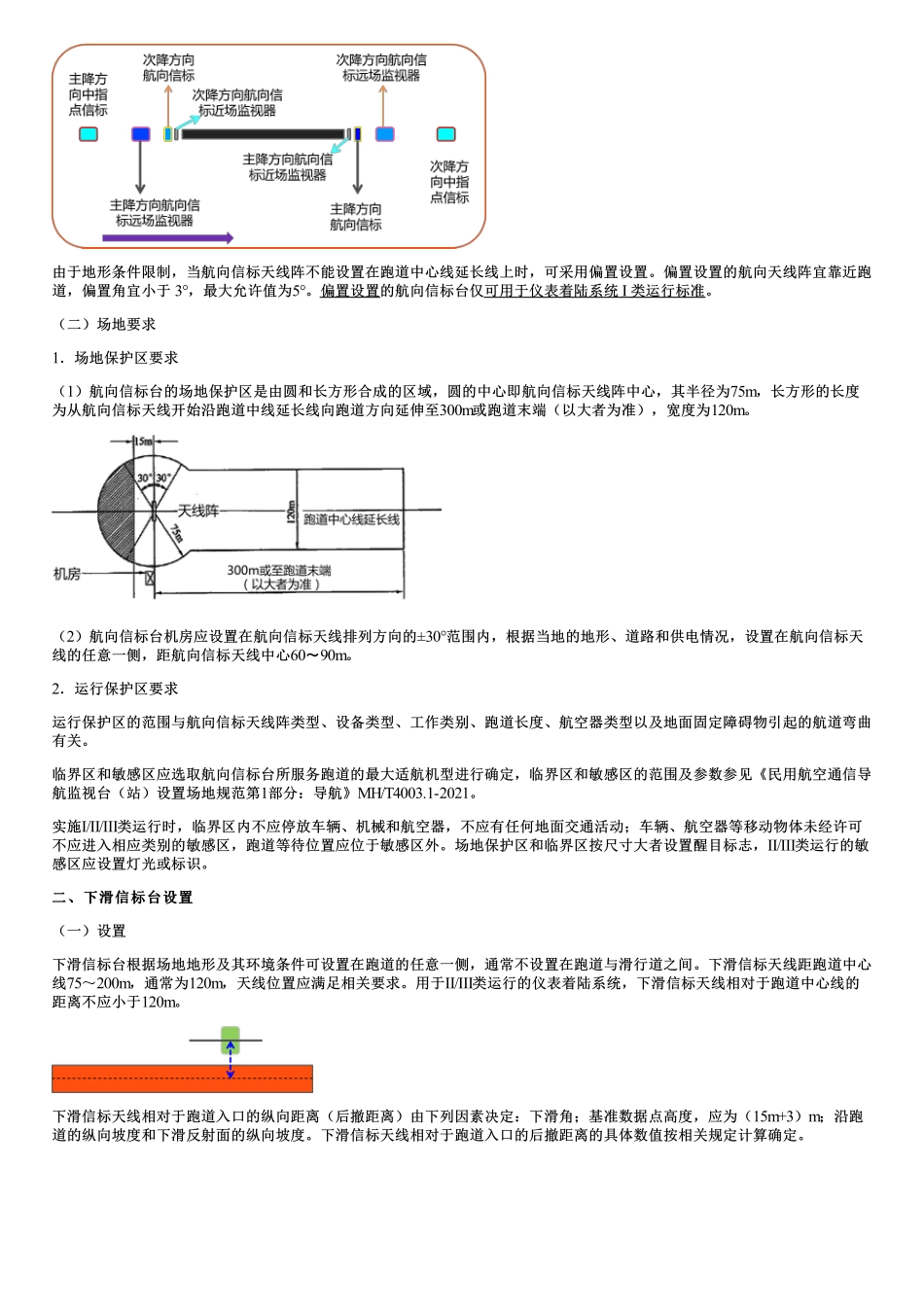

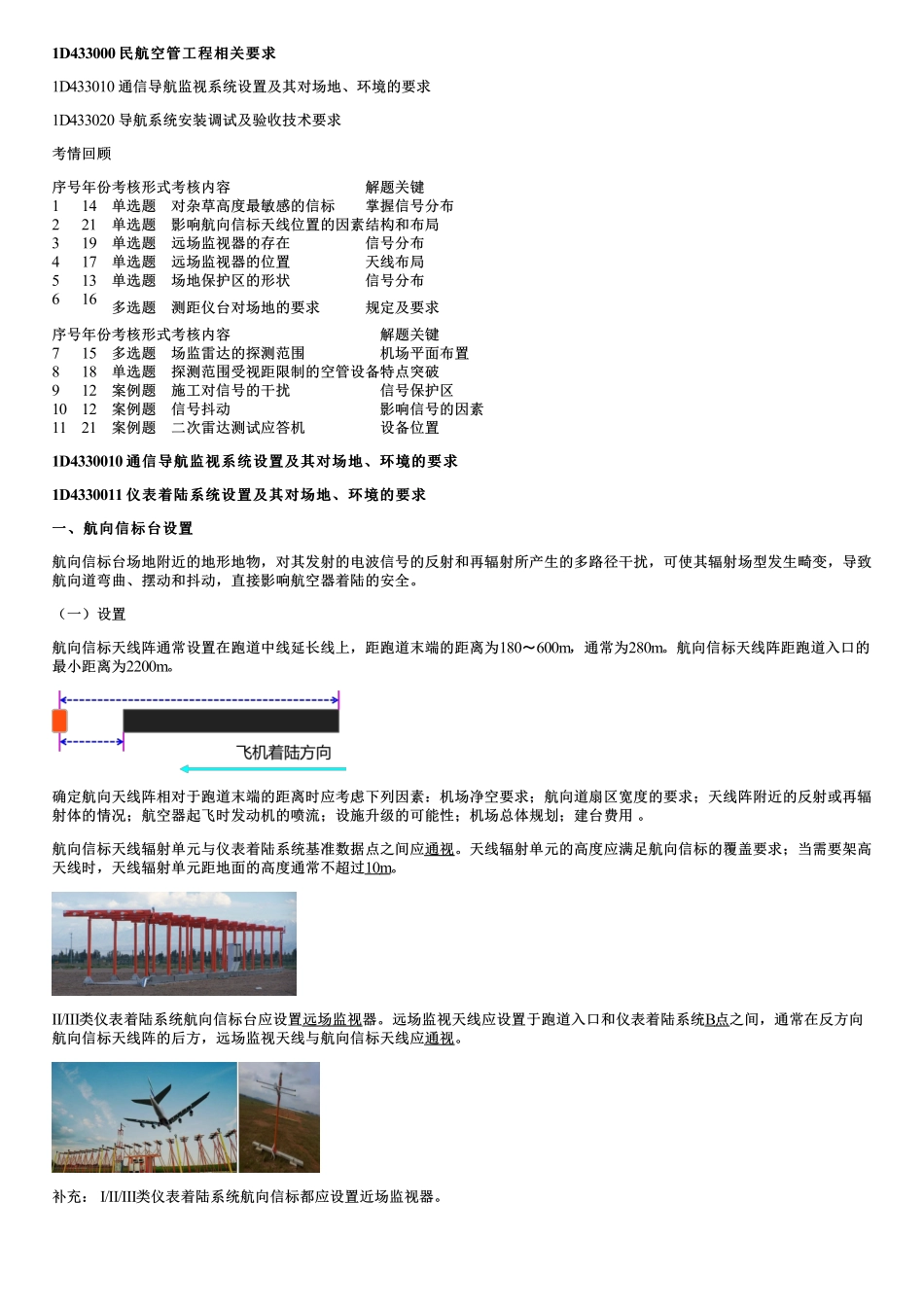

1D433000民航空管工程相关要求民航空管工程相关要求1D433010通信导航监视系统设置及其对场地、环境的要求1D433020导航系统安装调试及验收技术要求考情回顾序号年份考核形式考核内容解题关键114单选题对杂草高度最敏感的信标掌握信号分布221单选题影响航向信标天线位置的因素结构和布局319单选题远场监视器的存在信号分布417单选题远场监视器的位置天线布局513单选题场地保护区的形状信号分布616多选题测距仪台对场地的要求规定及要求序号年份考核形式考核内容解题关键715多选题场监雷达的探测范围机场平面布置818单选题探测范围受视距限制的空管设备特点突破912案例题施工对信号的干扰信号保护区1012案例题信号抖动影响信号的因素1121案例题二次雷达测试应答机设备位置1D4330010通信导航监视系统设置及其对场地、环境的要求通信导航监视系统设置及其对场地、环境的要求1D4330011仪表着陆系统设置及其对场地、环境的要求仪表着陆系统设置及其对场地、环境的要求一、航向信标台设置一、航向信标台设置航向信标台场地附近的地形地物，对其发射的电波信号的反射和再辐射所产生的多路径干扰，可使其辐射场型发生畸变，导致航向道弯曲、摆动和抖动，直接影响航空器着陆的安全。（一）设置航向信标天线阵通常设置在跑道中线延长线上，距跑道末端的距离为180〜600m，通常为280m。航向信标天线阵距跑道入口的最小距离为2200m。确定航向天线阵相对于跑道末端的距离时应考虑下列因素：机场净空要求；航向道扇区宽度的要求；天线阵附近的反射或再辐射体的情况；航空器起飞时发动机的喷流；设施升级的可能性；机场总体规划；建台费用。航向信标天线辐射单元与仪表着陆系统基准数据点之间应通视。天线辐射单元的高度应满足航向信标的覆盖要求；当需要架高天线时，天线辐射单元距地面的高度通常不超过10m。Ⅱ/Ⅲ类仪表着陆系统航向信标台应设置远场监视器。远场监视天线应设置于跑道入口和仪表着陆系统B点之间，通常在反方向航向信标天线阵的后方，远场监视天线与航向信标天线应通视。补充：Ⅰ/Ⅱ/Ⅲ类仪表着陆系统航向信标都应设置近场监视器。由于地形条件限制，当航向信标天线阵不能设置在跑道中心线延长线上时，可采用偏置设置。偏置设置的航向天线阵宜靠近跑道，偏置角宜小于3°，最大允许值为5°。偏置设置的航向信标台仅可用于仪表着陆系统I类运行标准。（二）场地要求1．场地保护区要求（1）航向信标台的场地保护区是由圆和长方形合成的区域，圆的中心即航...
