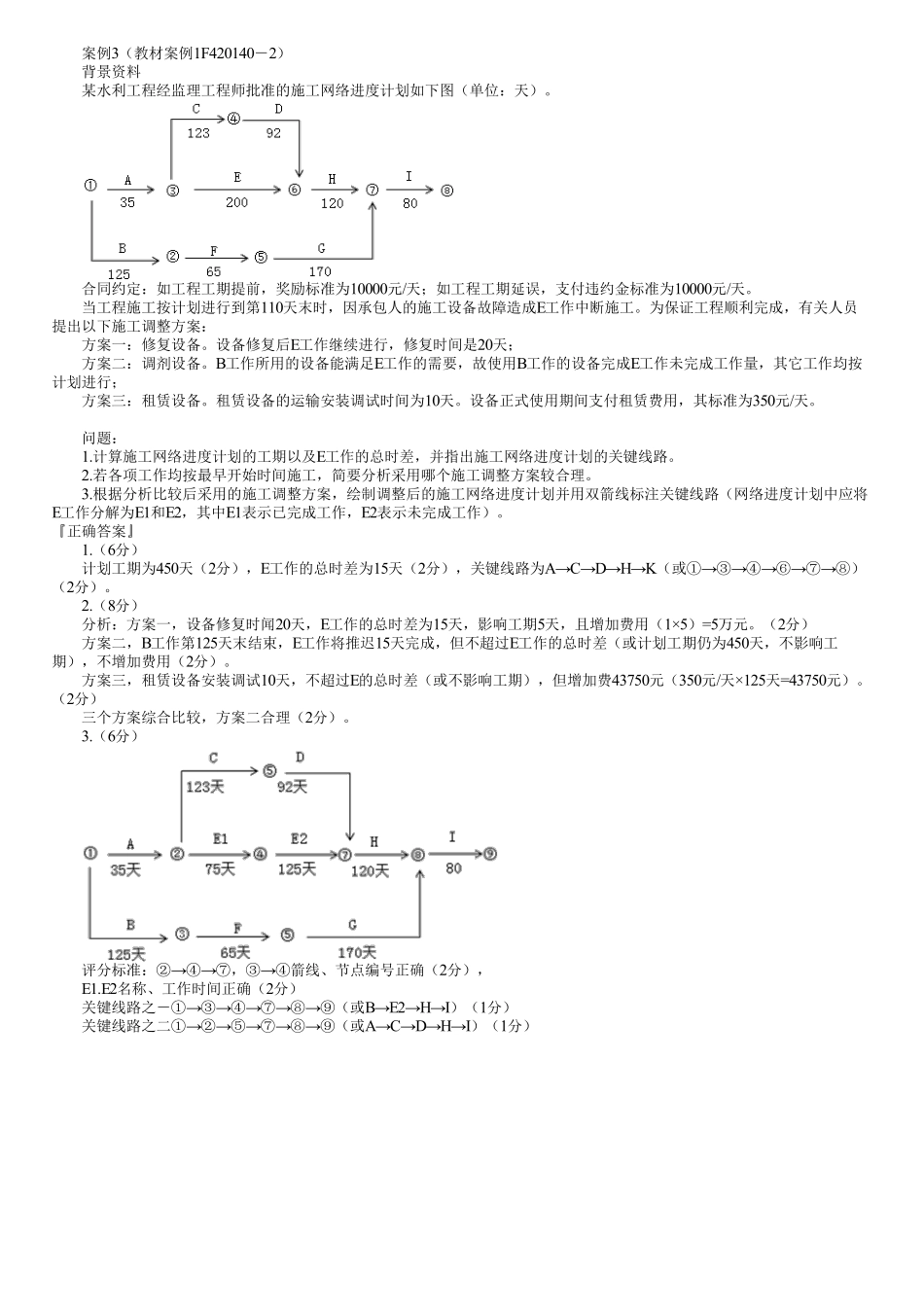

案例3（教材案例1F420140－2）背景资料某水利工程经监理工程师批准的施工网络进度计划如下图（单位：天）。合同约定：如工程工期提前，奖励标准为10000元/天；如工程工期延误，支付违约金标准为10000元/天。当工程施工按计划进行到第110天末时，因承包人的施工设备故障造成E工作中断施工。为保证工程顺利完成，有关人员提出以下施工调整方案：方案一：修复设备。设备修复后E工作继续进行，修复时间是20天；方案二：调剂设备。B工作所用的设备能满足E工作的需要，故使用B工作的设备完成E工作未完成工作量，其它工作均按计划进行；方案三：租赁设备。租赁设备的运输安装调试时间为10天。设备正式使用期间支付租赁费用，其标准为350元/天。问题：1.计算施工网络进度计划的工期以及E工作的总时差，并指出施工网络进度计划的关键线路。2.若各项工作均按最早开始时间施工，简要分析采用哪个施工调整方案较合理。3.根据分析比较后采用的施工调整方案，绘制调整后的施工网络进度计划并用双箭线标注关键线路（网络进度计划中应将E工作分解为E1和E2，其中E1表示已完成工作，E2表示未完成工作）。『正确答案』1.（6分）计划工期为450天（2分），E工作的总时差为15天（2分），关键线路为A→C→D→H→K（或①→③→④→⑥→⑦→⑧）（2分）。2.（8分）分析：方案一，设备修复时闻20天，E工作的总时差为15天，影响工期5天，且增加费用（1×5）=5万元。（2分）方案二，B工作第125天末结束，E工作将推迟15天完成，但不超过E工作的总时差（或计划工期仍为450天，不影响工期），不增加费用（2分）。方案三，租赁设备安装调试10天，不超过E的总时差（或不影响工期），但增加费43750元（350元/天×125天=43750元）。（2分）三个方案综合比较，方案二合理（2分）。3.（6分）评分标准：②→④→⑦，③→④箭线、节点编号正确（2分），E1.E2名称、工作时间正确（2分）关键线路之－①→③→④→⑦→⑧→⑨（或B→E2→H→I）（1分）关键线路之二①→②→⑤→⑦→⑧→⑨（或A→C→D→H→I）（1分）
