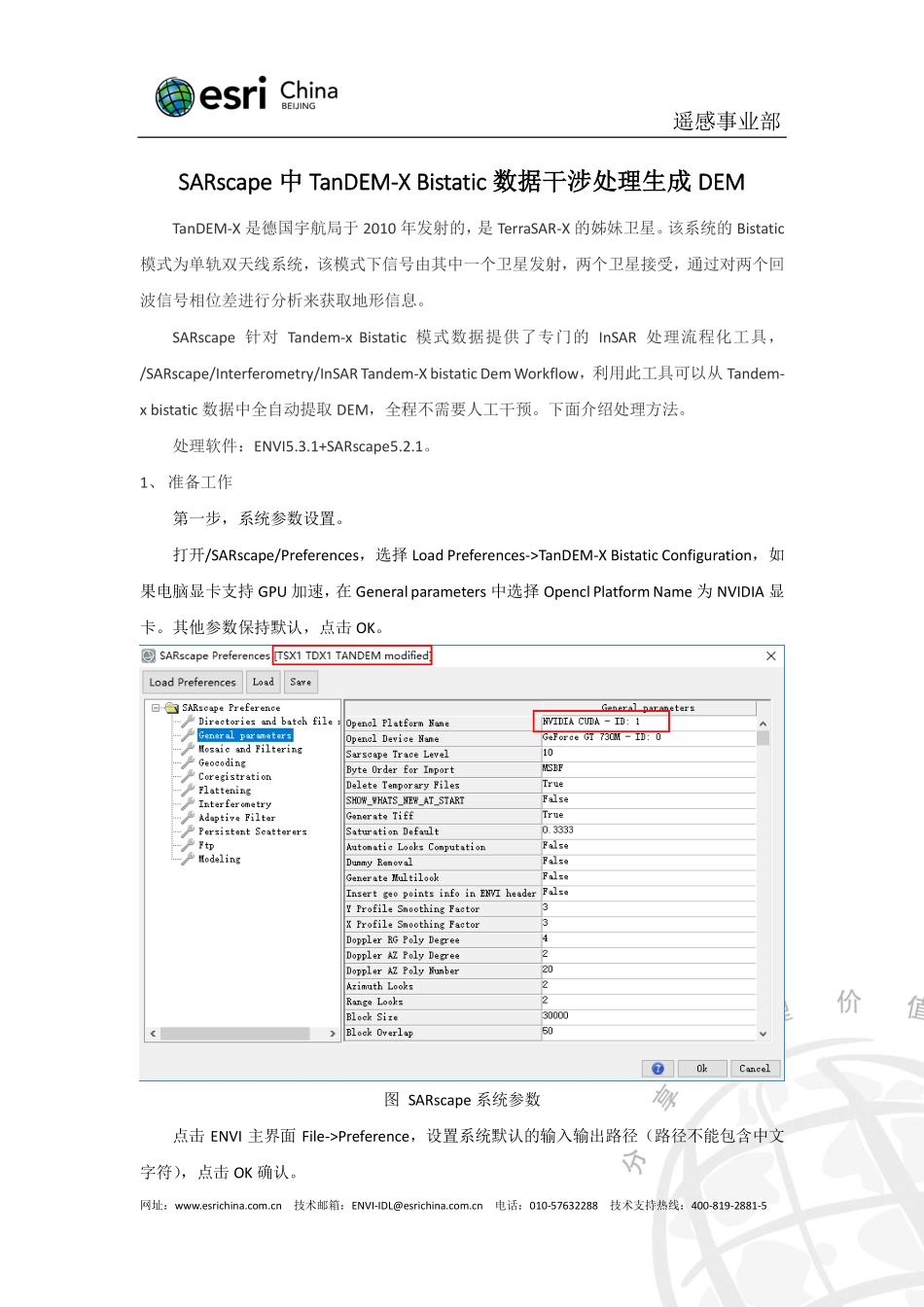

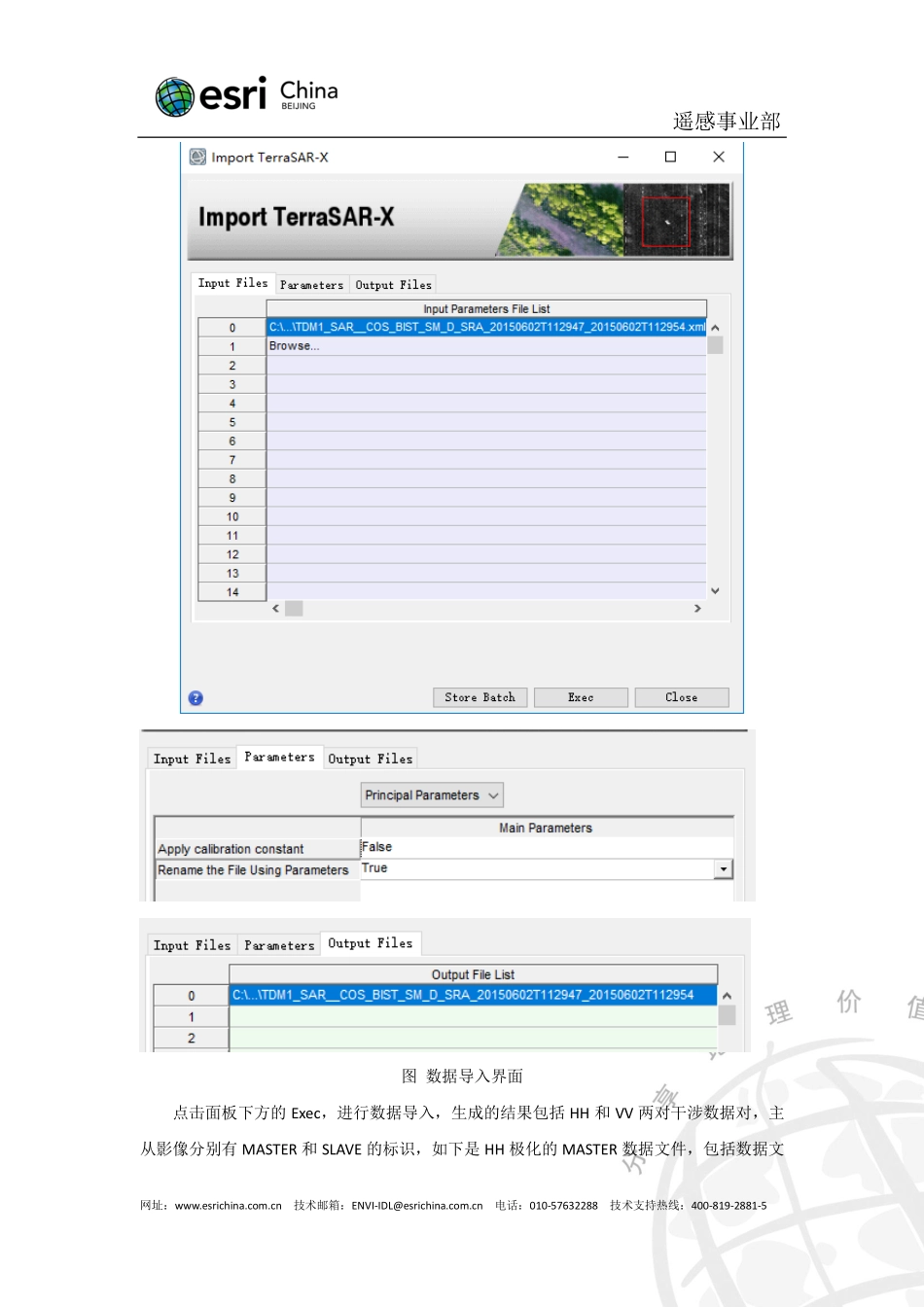

遥感事业部网址:www.esrichina.com.cn技术邮箱:ENVI-IDL@esrichina.com.cn电话:010-57632288技术支持热线:400-819-2881-5SARscape中TanDEM-XBistatic数据干涉处理生成DEMTanDEM-X是德国宇航局于2010年发射的,是TerraSAR-X的姊妹卫星。该系统的Bistatic模式为单轨双天线系统,该模式下信号由其中一个卫星发射,两个卫星接受,通过对两个回波信号相位差进行分析来获取地形信息。SARscape针对Tandem-xBistatic模式数据提供了专门的InSAR处理流程化工具,/SARscape/Interferometry/InSARTandem-XbistaticDemWorkflow,利用此工具可以从Tandem-xbistatic数据中全自动提取DEM,全程不需要人工干预。下面介绍处理方法。处理软件:ENVI5.3.1+SARscape5.2.1。1、准备工作第一步,系统参数设置。打开/SARscape/Preferences,选择LoadPreferences->TanDEM-XBistaticConfiguration,如果电脑显卡支持GPU加速,在Generalparameters中选择OpenclPlatformName为NVIDIA显卡。其他参数保持默认,点击OK。图SARscape系统参数点击ENVI主界面File->Preference,设置系统默认的输入输出路径(路径不能包含中文字符),点击OK确认。遥感事业部网址:www.esrichina.com.cn技术邮箱:ENVI-IDL@esrichina.com.cn电话:010-57632288技术支持热线:400-819-2881-5图ENVI系统参数设置第二步,数据导入解压好数据文件,打开工具/SARscape/ImportData/SARSpaceborne/TerraSAR-X,在InputFile界面输入.xml文件;切换到Parameters面板,RenametheFileusingparameters设置为Ture,根据数据情况自动进行命名;切换到OutputFiles面板,保持默认文件输出。注:该版本软件能自动识别输入的数据类型,无需用户手动选择。遥感事业部网址:www.esrichina.com.cn技术邮箱:ENVI-IDL@esrichina.com.cn电话:010-57632288技术支持热线:400-819-2881-5图数据导入界面点击面板下方的Exec,进行数据导入,生成的结果包括HH和VV两对干涉数据对,主从影像分别有MASTER和SLAVE的标识,如下是HH极化的MASTER数据文件,包括数据文遥感事业部网址:www.esrichina.com.cn技术邮箱:ENVI-IDL@esrichina.com.cn电话:010-57632288技术支持热线:400-819-2881-5件、地理范围矢量文件、以及相应的kml文件。图数据导入生成的文件(以HH极化的主影像为例)第三步,参考DEM下载。打开工具/SARscape/GeneralTools/DigitalElevationModelExtraction/SRTM-3Version4,在InputFiles面板,点击Browse,选择上一...
