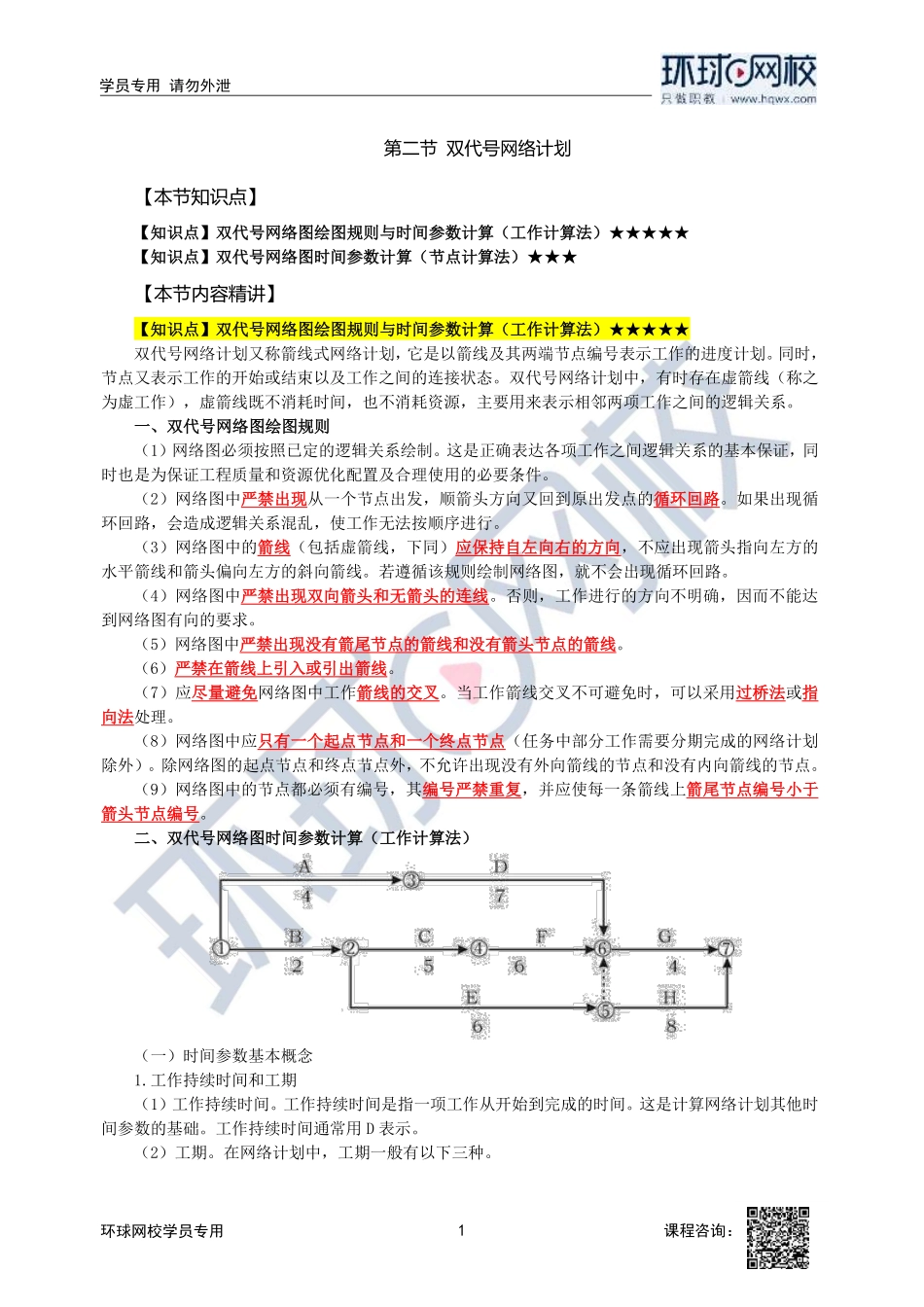

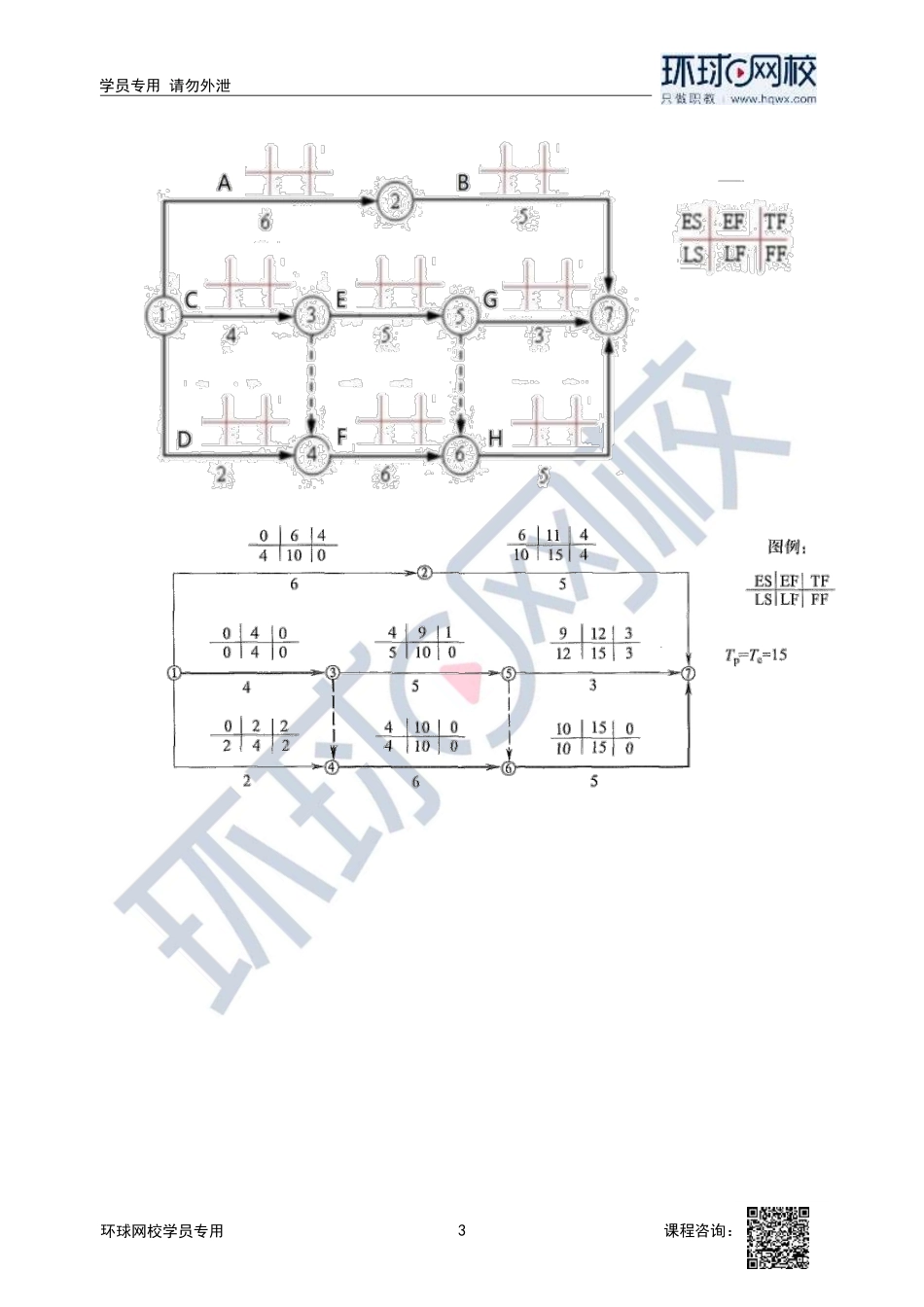

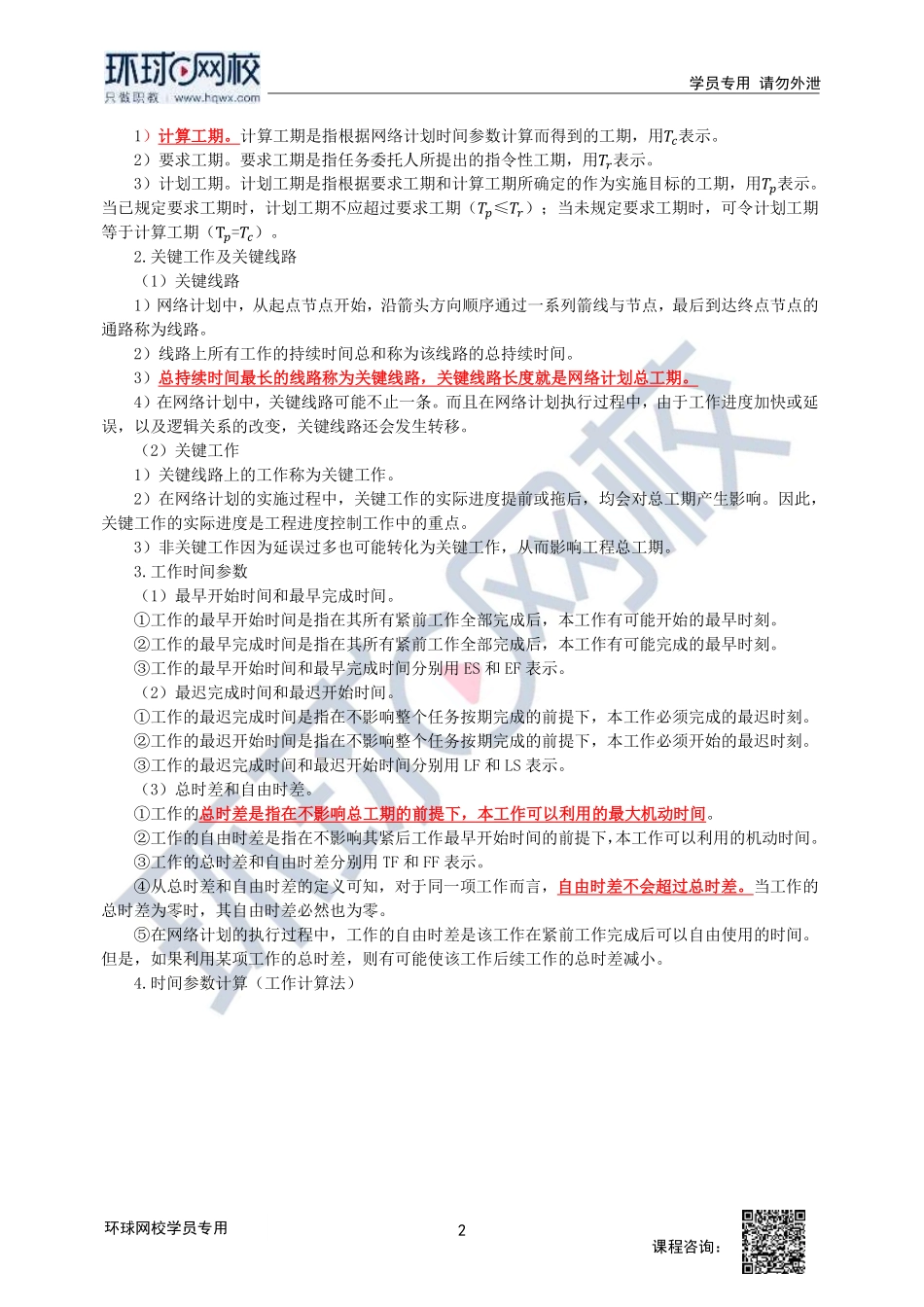

1学员专用请勿外泄课程咨询：环球网校学员专用第二节双代号网络计划【本节知识点】【知识点】双代号网络图绘图规则与时间参数计算（工作计算法）★★★★★【知识点】双代号网络图时间参数计算（节点计算法）★★★【本节内容精讲】【知识点】双代号网络图绘图规则与时间参数计算（工作计算法）★★★★★双代号网络计划又称箭线式网络计划，它是以箭线及其两端节点编号表示工作的进度计划。同时，节点又表示工作的开始或结束以及工作之间的连接状态。双代号网络计划中，有时存在虚箭线（称之为虚工作），虚箭线既不消耗时间，也不消耗资源，主要用来表示相邻两项工作之间的逻辑关系。一、双代号网络图绘图规则（1）网络图必须按照已定的逻辑关系绘制。这是正确表达各项工作之间逻辑关系的基本保证，同时也是为保证工程质量和资源优化配置及合理使用的必要条件。（2）网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。如果出现循环回路，会造成逻辑关系混乱，使工作无法按顺序进行。（3）网络图中的箭线（包括虚箭线，下同）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。若遵循该规则绘制网络图，就不会出现循环回路。（4）网络图中严禁出现双向箭头和无箭头的连线。否则，工作进行的方向不明确，因而不能达到网络图有向的要求。（5）网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。（6）严禁在箭线上引入或引出箭线。（7）应尽量避免网络图中工作箭线的交叉。当工作箭线交叉不可避免时，可以采用过桥法或指向法处理。（8）网络图中应只有一个起点节点和一个终点节点（任务中部分工作需要分期完成的网络计划除外）。除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。（9）网络图中的节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。二、双代号网络图时间参数计算（工作计算法）（一）时间参数基本概念1.工作持续时间和工期（1）工作持续时间。工作持续时间是指一项工作从开始到完成的时间。这是计算网络计划其他时间参数的基础。工作持续时间通常用D表示。（2）工期。在网络计划中，工期一般有以下三种。2课程咨询：环球网校学员专用学员专用请勿外泄1）计算工期。计算工期是指根据网络计划时间参数计算而得到的工期，用𝑇𝑐表示。2）要求工期。要求工期是指任务委托人所提出的指令性工期，用𝑇𝑟表...
