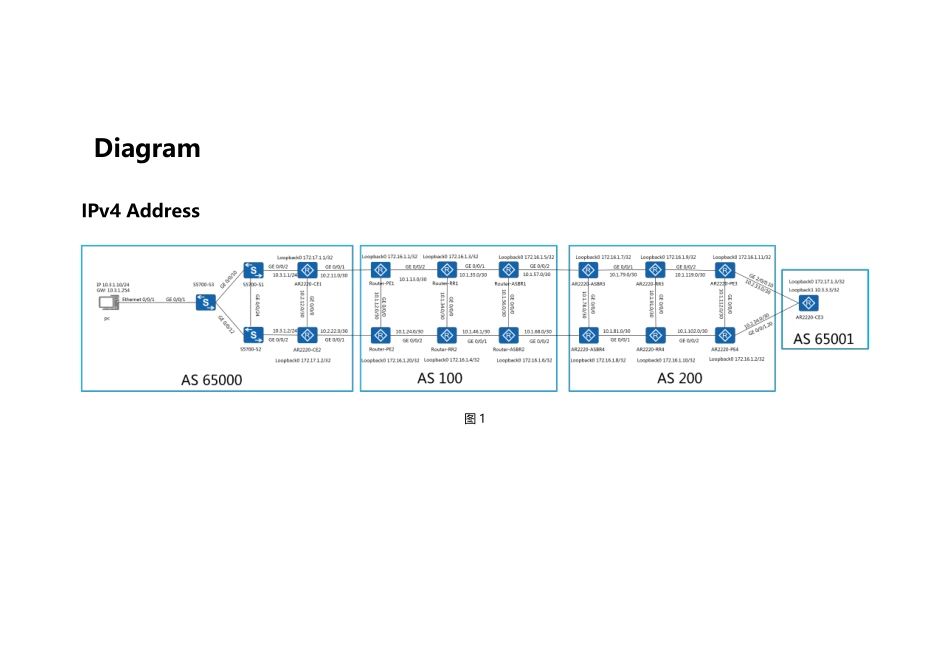

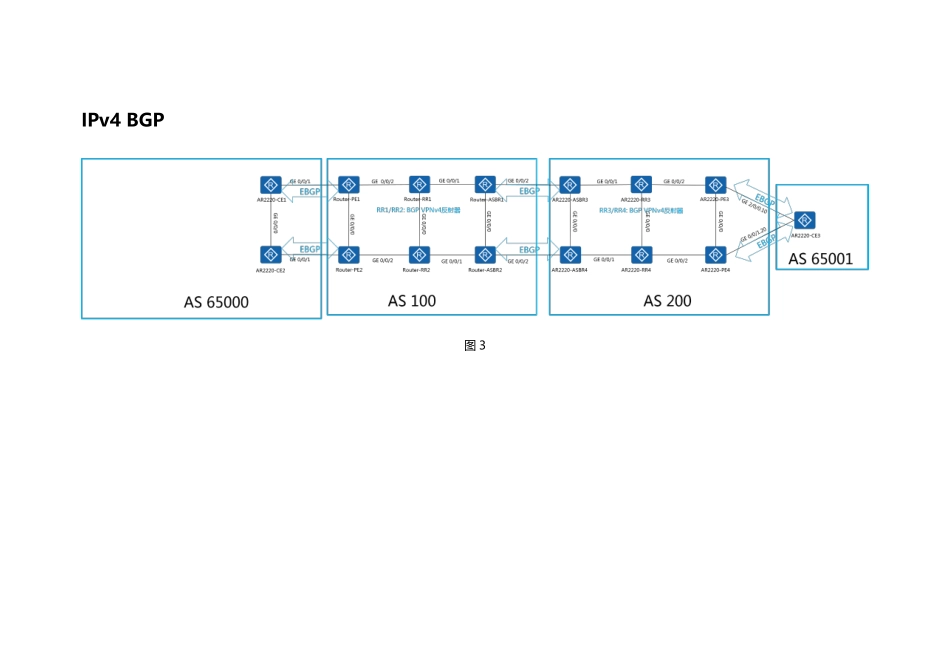

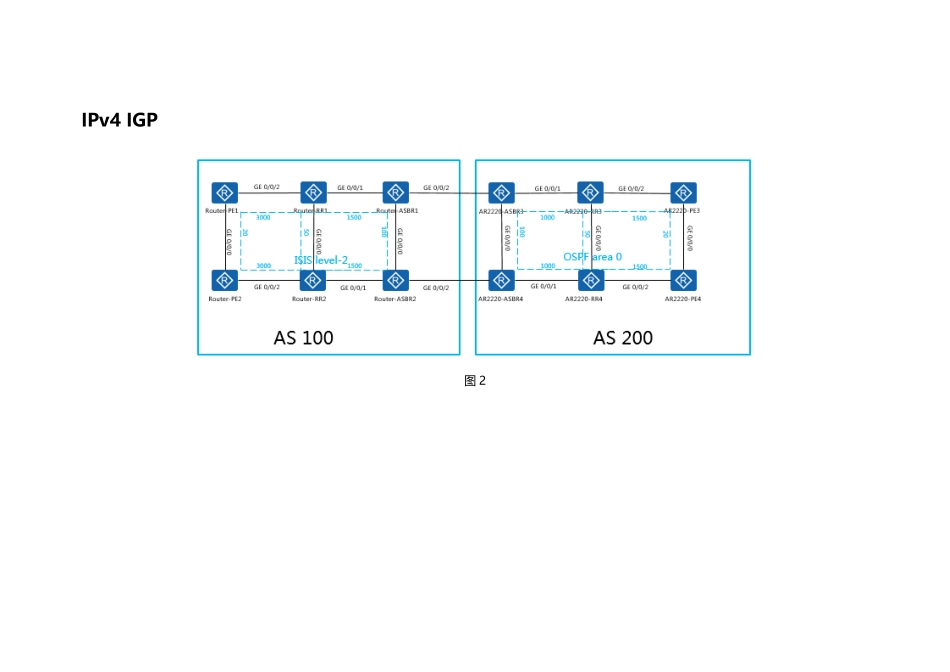

DiagramIPv4Address图1IPv4IGP图2IPv4BGP图3IPv6Address图4IPv6IGP图5IPv6BGP图61Layer2Technology1.1Trunk1.交换机SW3GE0/0/1，SW1/SW2GE0/0/2链路类型为Access，PVID为10。2.交换机之间互连接口链路类型为Trunk，允许VLAN10通过。1.2MSTP1.SW1/2/3全都运行MSTP。VLAN10在Instance10，SW1为PrimaryRoot，SW2为SecondaryRoot。MSTP的Region-name是HUAWEI，Revision-level为12。2.交换机SW3GE0/0/1，SW1/SW2GE0/0/2，接口up后需要能立即处于转发状态。当该接口收到BPDU报文后，接口能够自动关闭。1.3VRRP1.CE1和CE2之间运行VRRP协议，VRRPID为1，虚拟IP地址为10.3.1.254，为PC的网关。CE1VRRP优先级为120。3.配置CE1GE0/0/1和PE1GE0/0/1的三层静态BFD直连检测，CE1VRRP跟踪BFD会话。当该BFD会话down，CE2成为VRRP主设备。2IPv4IGP2.1BasicConfiguration1.所有设备的接口IPv4地址，按照图1配置。（已预配置）2.router-id与loopback0的IPv4地址相同2.2OSPF1.AS200内，loopback0和互连接口全都通告入OSPF协议，区域号为0。各个链路cost值，按照图2配置。2.3ISIS1.AS100内，loopback0和互连接口全都开启ISIS协议，路由器类型为L2，其中PE1、PE2、RR1、RR2属于区域49.0001，ASBR1、ASBR2属于区域49.0002。2.设备的SystemID由loopback0地址转化。示例:PE1的loopback地址为172.16.1.1，填充0后变为172.016.001.001，则PE1的SystemID=49.0001.1720.1600.1001.00。3.各个链路cost值，按照图2进行配置。3MPLSVPN1.PE1、PE2、PE3、PE4创建VPN，名字为VPN1，RD值为100:1,双向RT值为100:1。2.如图3，CE和PE之间建立EBGP邻居。3.CE1和CE2在BGP协议通告PC所在的网段10.3.1.0/24。4.CE3在BGP协议通告loopback1所在的网段10.3.3.3/32。5.AS100和AS200之间使用MPLSBGPVPN跨域OptionB。6.AS100内部，RR1和RR2是VPNv4路由反射器,配置相同的cluster-id172.16.1.3。7.AS200内部，RR3和RR4是VPNv4路由反射器，配置相同的cluster-id172.16.1.9，将PE3、PE4指定为对等体组的成员。8.调整BGP协议的本地优先级属性，使双向流量优选PE1-RR1-ASBR1-ASBR3-RR3-PE3。9.CE3从PE4收到的路由，MED值为200。10.PC1能够ping通10.3.3.3。4IPv6IGP4.1IPv6BasicConfiguration1.所有设备的接口IPv6地址，按照图4配置。（已预配置）4.2IPv6IGP1.如图5，ASBR3、ASBR4、RR3、RR4、PE3、PE4运行OSPFv3协议，router-id与loopback0的IPv4地址相同。区域号为0，loopback0和互连接口全都通告入OSPFv3。5IPv6BGP1.如图6，ASBR3和ASBR1之间建立IPv6的EBGP邻居关系，并在ASBR1上把loopback0通告入BGP。2.在ASBR3做BGP和OSPFv3的双向引入，确保AS之间只有loopback0可相互通信。
