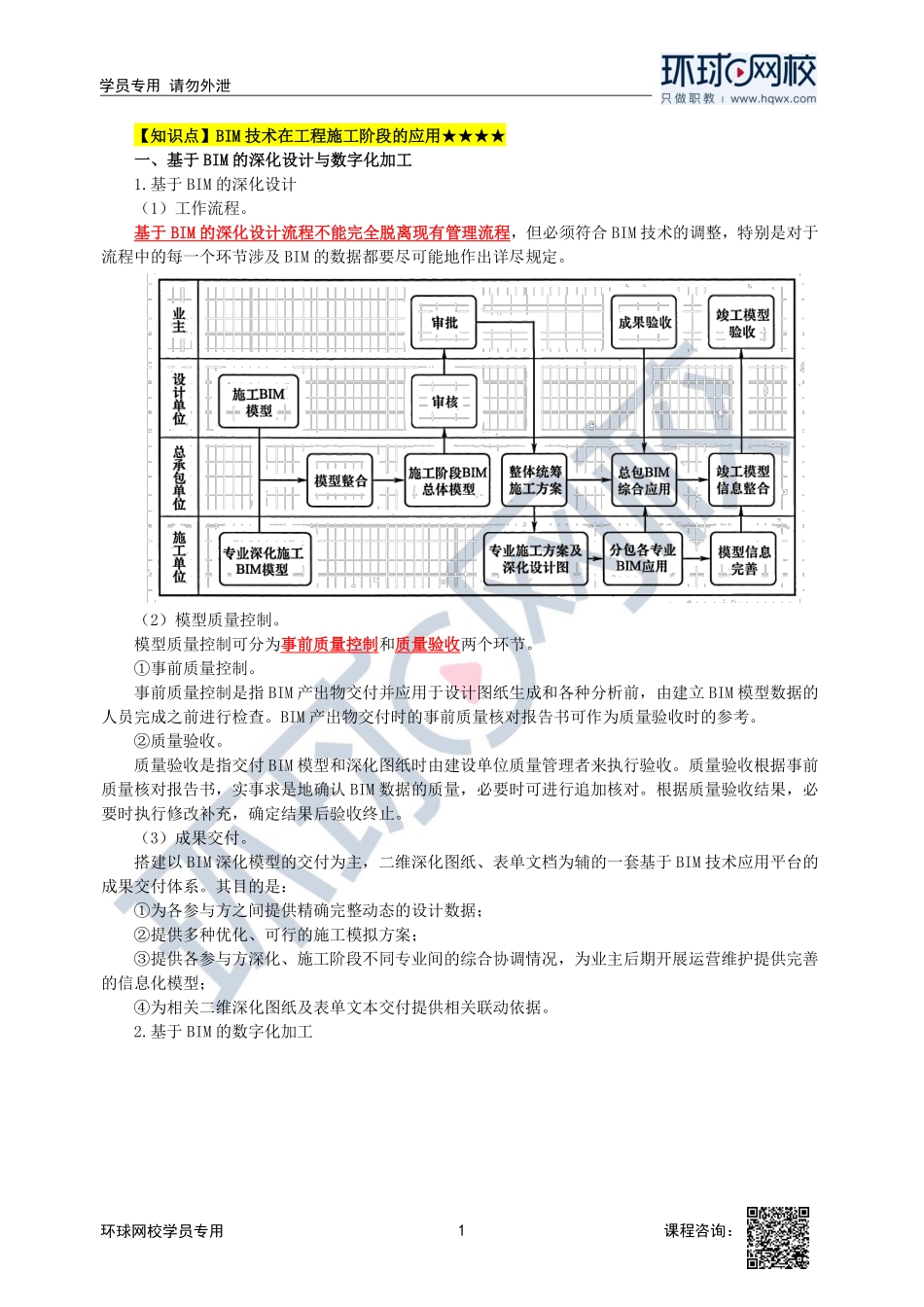

1学员专用请勿外泄课程咨询：环球网校学员专用【知识点】BIM技术在工程施工阶段的应用★★★★一、基于BIM的深化设计与数字化加工1.基于BIM的深化设计（1）工作流程。基于BIM的深化设计流程不能完全脱离现有管理流程，但必须符合BIM技术的调整，特别是对于流程中的每一个环节涉及BIM的数据都要尽可能地作出详尽规定。（2）模型质量控制。模型质量控制可分为事前质量控制和质量验收两个环节。①事前质量控制。事前质量控制是指BIM产出物交付并应用于设计图纸生成和各种分析前，由建立BIM模型数据的人员完成之前进行检查。BIM产出物交付时的事前质量核对报告书可作为质量验收时的参考。②质量验收。质量验收是指交付BIM模型和深化图纸时由建设单位质量管理者来执行验收。质量验收根据事前质量核对报告书，实事求是地确认BIM数据的质量，必要时可进行追加核对。根据质量验收结果，必要时执行修改补充，确定结果后验收终止。（3）成果交付。搭建以BIM深化模型的交付为主，二维深化图纸、表单文档为辅的一套基于BIM技术应用平台的成果交付体系。其目的是：①为各参与方之间提供精确完整动态的设计数据；②提供多种优化、可行的施工模拟方案；③提供各参与方深化、施工阶段不同专业间的综合协调情况，为业主后期开展运营维护提供完善的信息化模型；④为相关二维深化图纸及表单文本交付提供相关联动依据。2.基于BIM的数字化加工2课程咨询：环球网校学员专用学员专用请勿外泄（1）数字化加工前的准备1）数字化加工首要解决的问题有：①加工构件的几何形状及组成材料的数字化表达；②加工过程信息的数字化描述；③加工信息的获取、存储、传递与交换；④施工与建造过程的全面数字化控制。2）BIM模型转换为数字化加工模型的步骤①在原深化设计模型中增加详细信息（如一些组装和连接部位的详图），根据各方要求对原模型进行必要的修改；②通过相应软件把模型里数字化加工需要的且加工设备能接受的信息隔离出来，传送给加工设备，并进行必要的数据转换、机械设计及归类标注等工作，把BIM深化设计模型转换成预制加工设计图纸，与模型配合指导工厂生产加工。3）BIM数字化加工模型的注意事项①要考虑到精度和容许误差；②选择适当的设计深度；③处理好多个应用软件之间的数据兼容性。（2）加工过程的数字化复核①数字化复核技术，能在加工过程中利用数字化设备（如激光、数字相机、3D扫描、全站仪等）对构件进行测量，形成坐标数据，并将此坐标数据输入到计算机转变...
