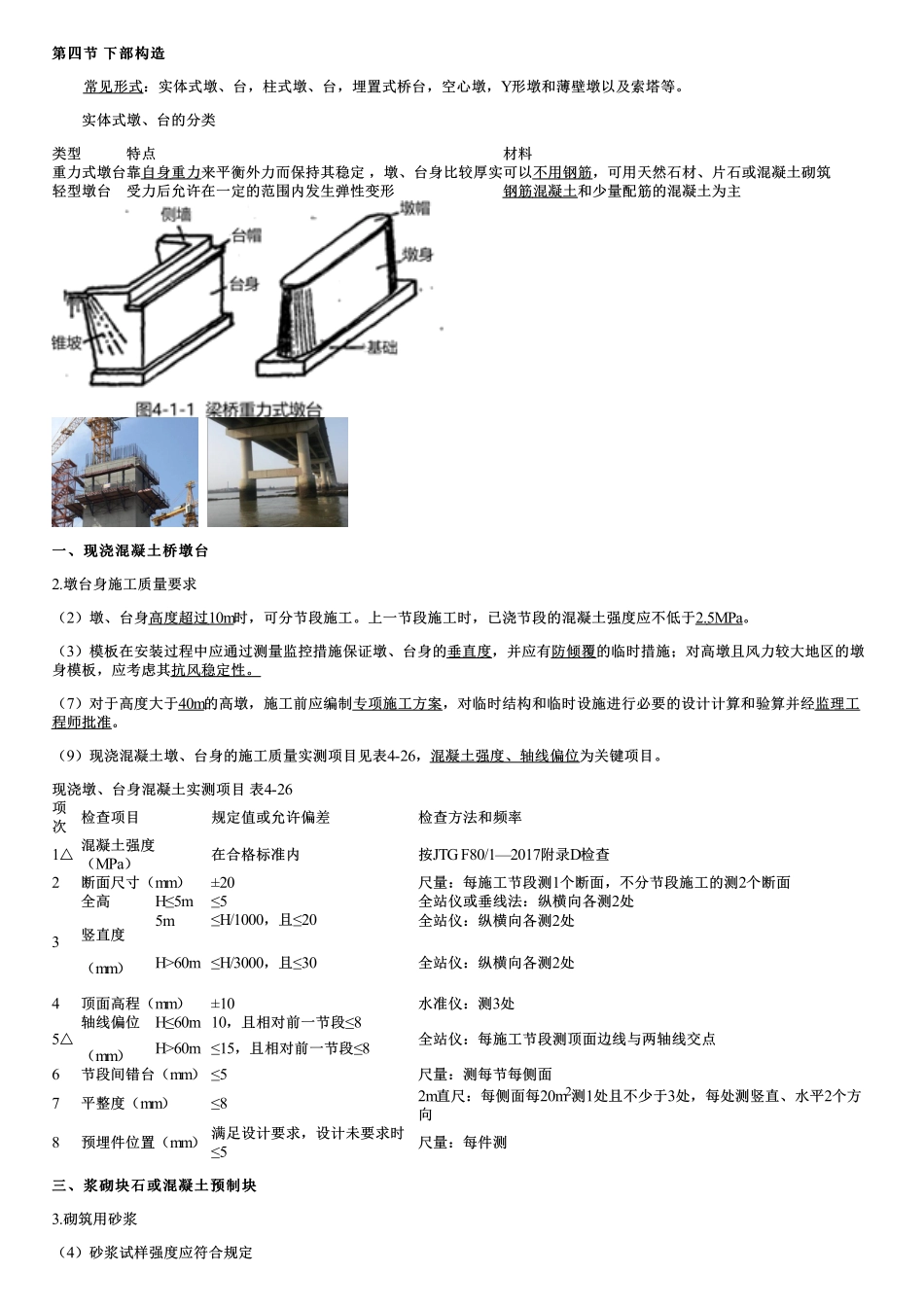

第四节第四节下部构造下部构造常见形式：实体式墩、台，柱式墩、台，埋置式桥台，空心墩，Y形墩和薄壁墩以及索塔等。实体式墩、台的分类类型特点材料重力式墩台靠自身重力来平衡外力而保持其稳定，墩、台身比较厚实可以不用钢筋，可用天然石材、片石或混凝土砌筑轻型墩台受力后允许在一定的范围内发生弹性变形钢筋混凝土和少量配筋的混凝土为主一、现浇混凝土桥墩台一、现浇混凝土桥墩台2.墩台身施工质量要求（2）墩、台身高度超过10m时，可分节段施工。上一节段施工时，已浇节段的混凝土强度应不低于2.5MPa。（3）模板在安装过程中应通过测量监控措施保证墩、台身的垂直度，并应有防倾覆的临时措施；对高墩且风力较大地区的墩身模板，应考虑其抗风稳定性。（7）对于高度大于40m的高墩，施工前应编制专项施工方案，对临时结构和临时设施进行必要的设计计算和验算并经监理工程师批准。（9）现浇混凝土墩、台身的施工质量实测项目见表4-26，混凝土强度、轴线偏位为关键项目。现浇墩、台身混凝土实测项目表4-26项次检查项目规定值或允许偏差检查方法和频率1△混凝土强度（MPa）在合格标准内按JTGF80/1—2017附录D检查2断面尺寸（mm）±20尺量：每施工节段测1个断面，不分节段施工的测2个断面3全高竖直度（mm）H≤5m≤5全站仪或垂线法：纵横向各测2处5m≤H/1000，且≤20全站仪：纵横向各测2处H>60m≤H/3000，且≤30全站仪：纵横向各测2处4顶面高程（mm）±10水准仪：测3处5△轴线偏位（mm）H≤60m10，且相对前一节段≤8全站仪：每施工节段测顶面边线与两轴线交点H>60m≤15，且相对前一节段≤86节段间错台（mm）≤5尺量：测每节每侧面7平整度（mm）≤82m直尺：每侧面每20m2测1处且不少于3处，每处测竖直、水平2个方向8预埋件位置（mm）满足设计要求，设计未要求时≤5尺量：每件测三、浆砌块石或混凝土预制块三、浆砌块石或混凝土预制块3.砌筑用砂浆（4）砂浆试样强度应符合规定①同一等级的各组砂浆试样的平均强度应不低于图纸规定的砂浆等级的1.1倍②任一组试件的强度应不低于图纸规定的砂浆等级的85%。8.桥墩、台身砌体施工质量检验墩、台身砌体的实测项目表4-28项次检查项目规定值或允许偏差检查方法和频率1△砂浆强度（MPa）在合格标准内按JTGF80/1—2017附录F检查2轴线偏位（mm）≤20全站仪：纵、横向各测2点3墩台长，宽（mm）料石+20，-10尺量：测3个断面块石+20，-10片石+20，-104侧面平整度（mm）料石≤202m直尺：每20m2测1处，且不少于3处，每...
