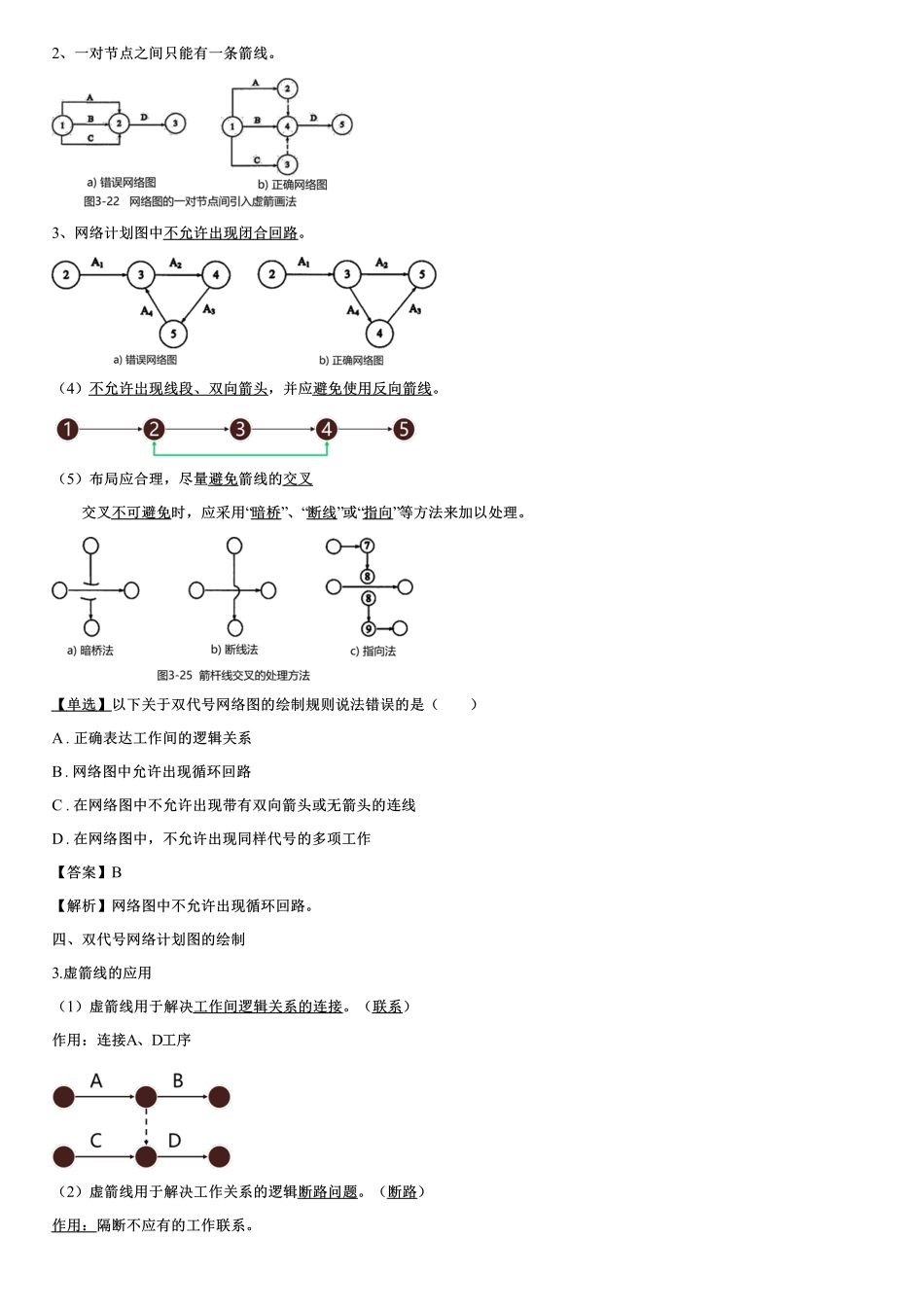

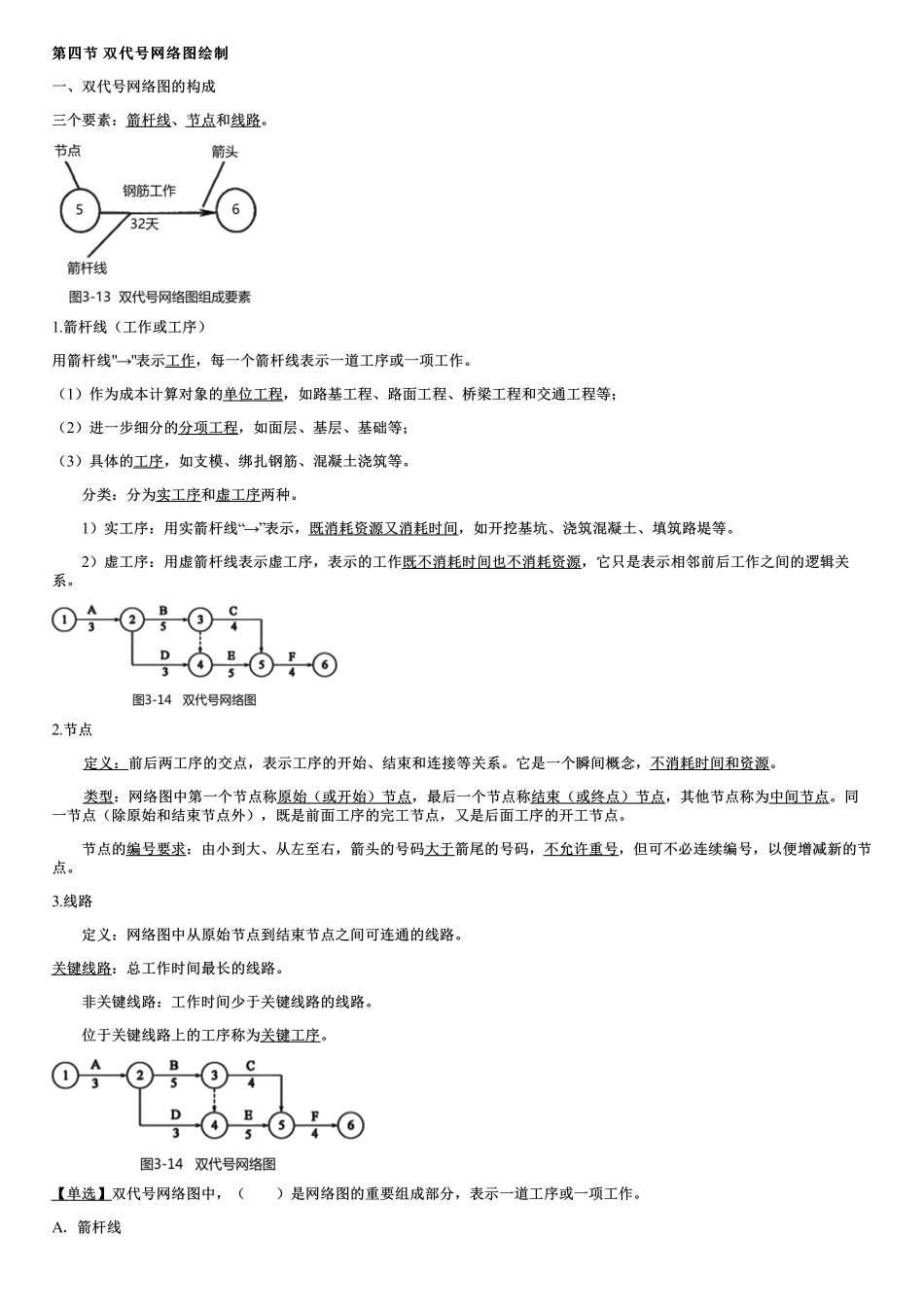

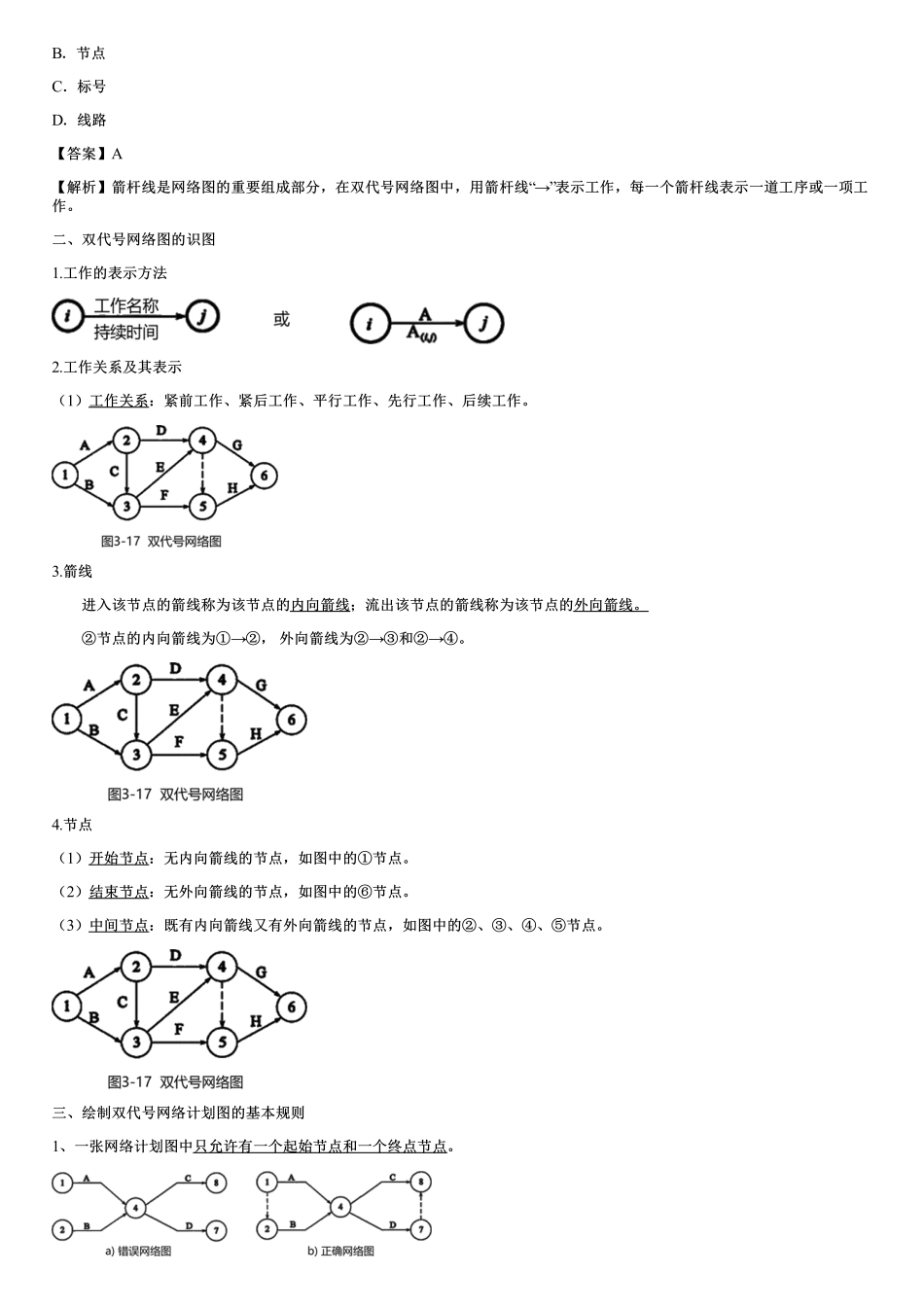

第四节第四节双代号网络图绘制双代号网络图绘制一、双代号网络图的构成三个要素：箭杆线、节点和线路。1.箭杆线（工作或工序）用箭杆线"→"表示工作，每一个箭杆线表示一道工序或一项工作。（1）作为成本计算对象的单位工程，如路基工程、路面工程、桥梁工程和交通工程等；（2）进一步细分的分项工程，如面层、基层、基础等；（3）具体的工序，如支模、绑扎钢筋、混凝土浇筑等。分类：分为实工序和虚工序两种。1）实工序：用实箭杆线“→”表示，既消耗资源又消耗时间，如开挖基坑、浇筑混凝土、填筑路堤等。2）虚工序：用虚箭杆线表示虚工序，表示的工作既不消耗时间也不消耗资源，它只是表示相邻前后工作之间的逻辑关系。2.节点定义：前后两工序的交点，表示工序的开始、结束和连接等关系。它是一个瞬间概念，不消耗时间和资源。类型：网络图中第一个节点称原始（或开始）节点，最后一个节点称结束（或终点）节点，其他节点称为中间节点。同一节点（除原始和结束节点外），既是前面工序的完工节点，又是后面工序的开工节点。节点的编号要求：由小到大、从左至右，箭头的号码大于箭尾的号码，不允许重号，但可不必连续编号，以便增减新的节点。3.线路定义：网络图中从原始节点到结束节点之间可连通的线路。关键线路：总工作时间最长的线路。非关键线路：工作时间少于关键线路的线路。位于关键线路上的工序称为关键工序。【单选】双代号网络图中，（）是网络图的重要组成部分，表示一道工序或一项工作。A．箭杆线B．节点C．标号D．线路【答案】A【解析】箭杆线是网络图的重要组成部分，在双代号网络图中，用箭杆线“→”表示工作，每一个箭杆线表示一道工序或一项工作。二、双代号网络图的识图1.工作的表示方法2.工作关系及其表示（1）工作关系：紧前工作、紧后工作、平行工作、先行工作、后续工作。3.箭线进入该节点的箭线称为该节点的内向箭线；流出该节点的箭线称为该节点的外向箭线。②节点的内向箭线为①→②，外向箭线为②→③和②→④。4.节点（1）开始节点：无内向箭线的节点，如图中的①节点。（2）结束节点：无外向箭线的节点，如图中的⑥节点。（3）中间节点：既有内向箭线又有外向箭线的节点，如图中的②、③、④、⑤节点。三、绘制双代号网络计划图的基本规则1、一张网络计划图中只允许有一个起始节点和一个终点节点。2、一对节点之间只能有一条箭线。3、网络计划图中不允许出现闭合回路。（4）不允许岀现线段、双向箭头，并应避免使...
