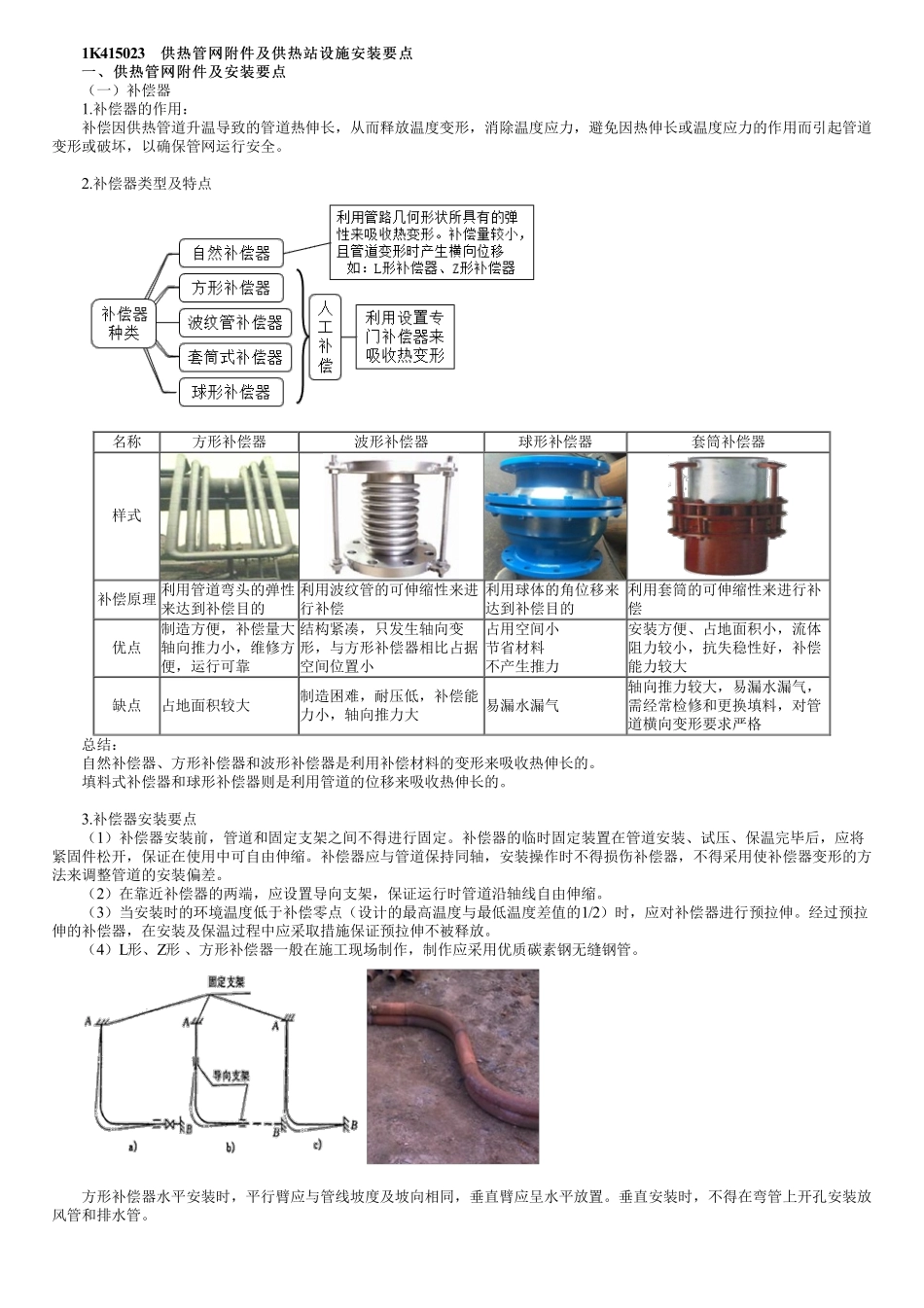

1K415023供热管网附件及供热站设施安装要点供热管网附件及供热站设施安装要点一、供热管网附件及安装要点一、供热管网附件及安装要点（一）补偿器1.补偿器的作用：补偿因供热管道升温导致的管道热伸长，从而释放温度变形，消除温度应力，避免因热伸长或温度应力的作用而引起管道变形或破坏，以确保管网运行安全。2.补偿器类型及特点名称方形补偿器波形补偿器球形补偿器套筒补偿器样式补偿原理利用管道弯头的弹性来达到补偿目的利用波纹管的可伸缩性来进行补偿利用球体的角位移来达到补偿目的利用套筒的可伸缩性来进行补偿优点制造方便，补偿量大轴向推力小，维修方便，运行可靠结构紧凑，只发生轴向变形，与方形补偿器相比占据空间位置小占用空间小节省材料不产生推力安装方便、占地面积小，流体阻力较小，抗失稳性好，补偿能力较大缺点占地面积较大制造困难，耐压低，补偿能力小，轴向推力大易漏水漏气轴向推力较大，易漏水漏气，需经常检修和更换填料，对管道横向变形要求严格总结：自然补偿器、方形补偿器和波形补偿器是利用补偿材料的变形来吸收热伸长的。填料式补偿器和球形补偿器则是利用管道的位移来吸收热伸长的。3.补偿器安装要点（1）补偿器安装前，管道和固定支架之间不得进行固定。补偿器的临时固定装置在管道安装、试压、保温完毕后，应将紧固件松开，保证在使用中可自由伸缩。补偿器应与管道保持同轴，安装操作时不得损伤补偿器，不得采用使补偿器变形的方法来调整管道的安装偏差。（2）在靠近补偿器的两端，应设置导向支架，保证运行时管道沿轴线自由伸缩。（3）当安装时的环境温度低于补偿零点（设计的最高温度与最低温度差值的1/2）时，应对补偿器进行预拉伸。经过预拉伸的补偿器，在安装及保温过程中应采取措施保证预拉伸不被释放。（4）L形、Z形、方形补偿器一般在施工现场制作，制作应采用优质碳素钢无缝钢管。方形补偿器水平安装时，平行臂应与管线坡度及坡向相同，垂直臂应呈水平放置。垂直安装时，不得在弯管上开孔安装放风管和排水管。（5）波纹管补偿器或套筒式补偿器安装时，补偿器应与管道保持同轴，不得偏斜，有流向标记（箭头）的补偿器，流向标记与介质流向一致。填料式补偿器芯管的外露长度应大于设计规定的变形量。（6）球形补偿器安装时，外伸部分应与管道坡度保持一致。（7）采用直埋补偿器时，在回填后其固定端应可靠锚固，活动端应能自由变形。（二）阀门1.阀门作用用以启闭管路，调节被输送介质的流向、压力...
