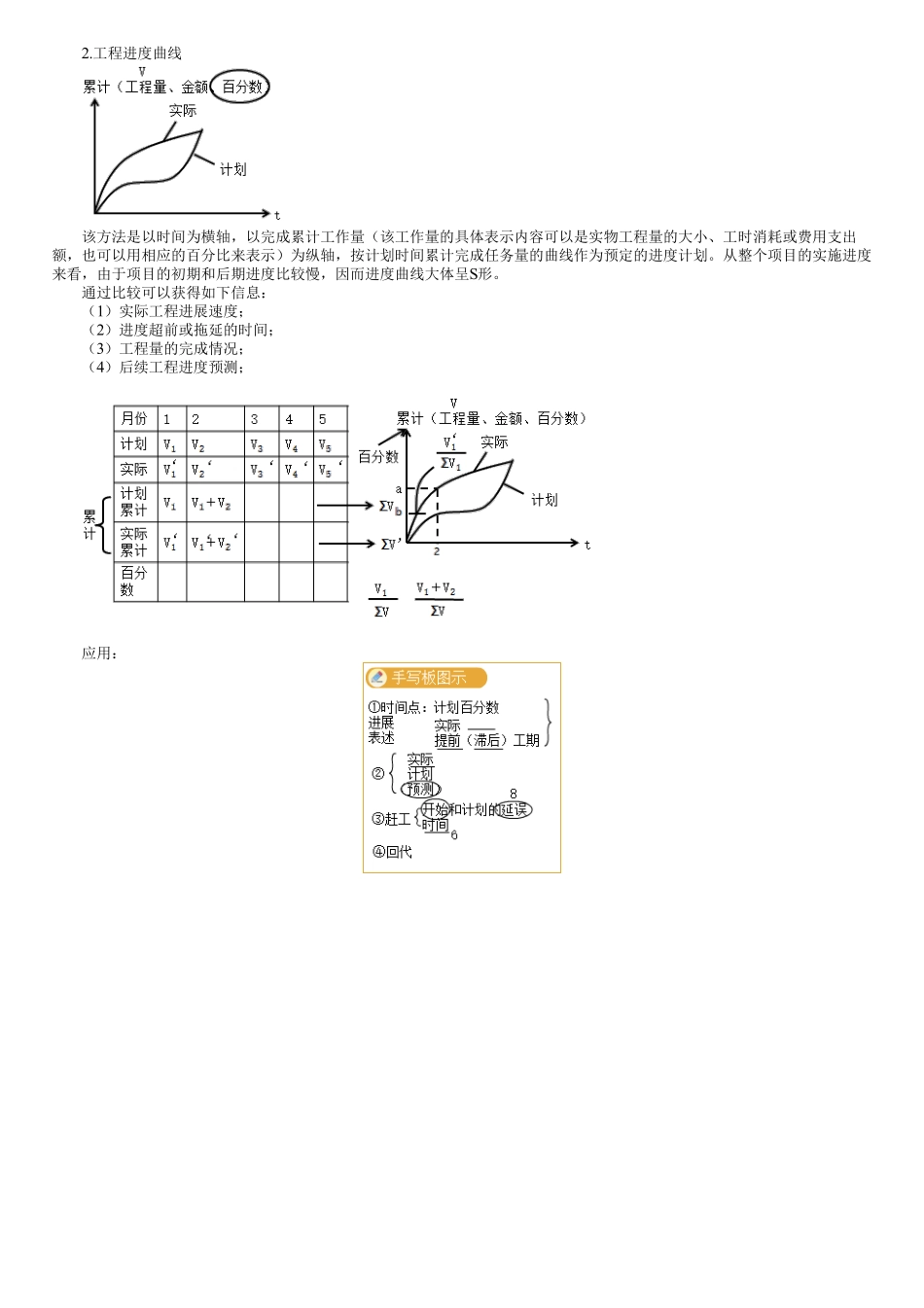

2.工程进度曲线该方法是以时间为横轴，以完成累计工作量（该工作量的具体表示内容可以是实物工程量的大小、工时消耗或费用支出额，也可以用相应的百分比来表示）为纵轴，按计划时间累计完成任务量的曲线作为预定的进度计划。从整个项目的实施进度来看，由于项目的初期和后期进度比较慢，因而进度曲线大体呈S形。通过比较可以获得如下信息：（1）实际工程进展速度；（2）进度超前或拖延的时间；（3）工程量的完成情况；（4）后续工程进度预测；应用：背景资料某新建水闸工程的部分工程经监理单位批准的施工进度计划如下图（单位：天）。合同约定：工期提前奖金标准为20000元/天，逾期完工违约金标准为20000元/天。在C工作中，施工单位采取赶工措施，进度曲线如下图。问题：根据事件，指出C工作的实际工作持续时间；说明第100天末时C工作实际比计划提前（或拖延）的累计工程量；指出第100天末完成了多少天的赶工任务。『正确答案』C工作实际工作持续时间：155－60＝95（天）。第100天实际累计完成42%，计划累计完成48%，所以拖延累计工程量48%-42%=6%。C工作第60天开工，比计划滞后10天（计划第50天开工），第100天时，由图知C工作实际比计划滞后了8天（第100天实际累计完成42%，对应的计划应在第92天完成，滞后8天），所以C工作赶工2天。
