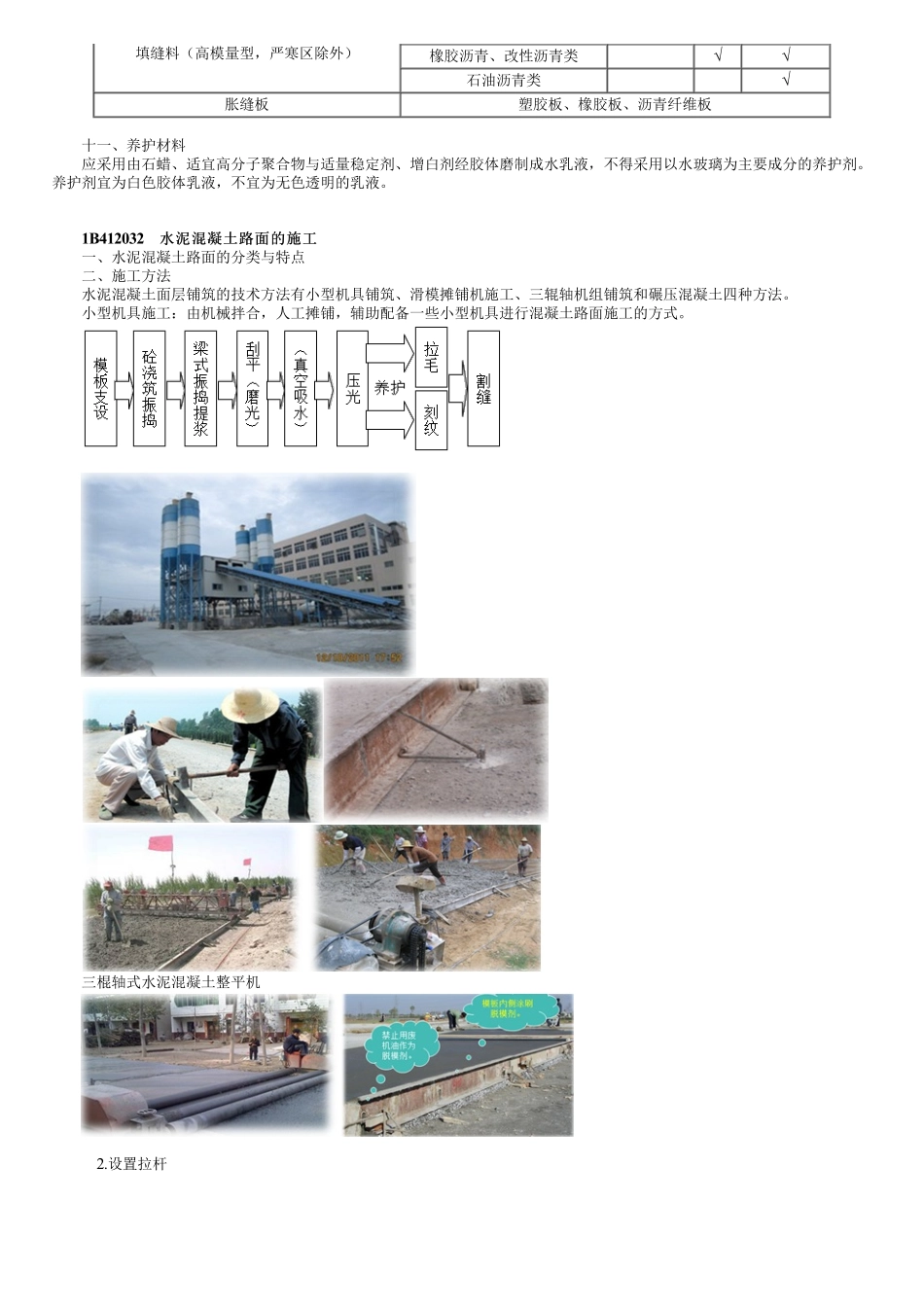

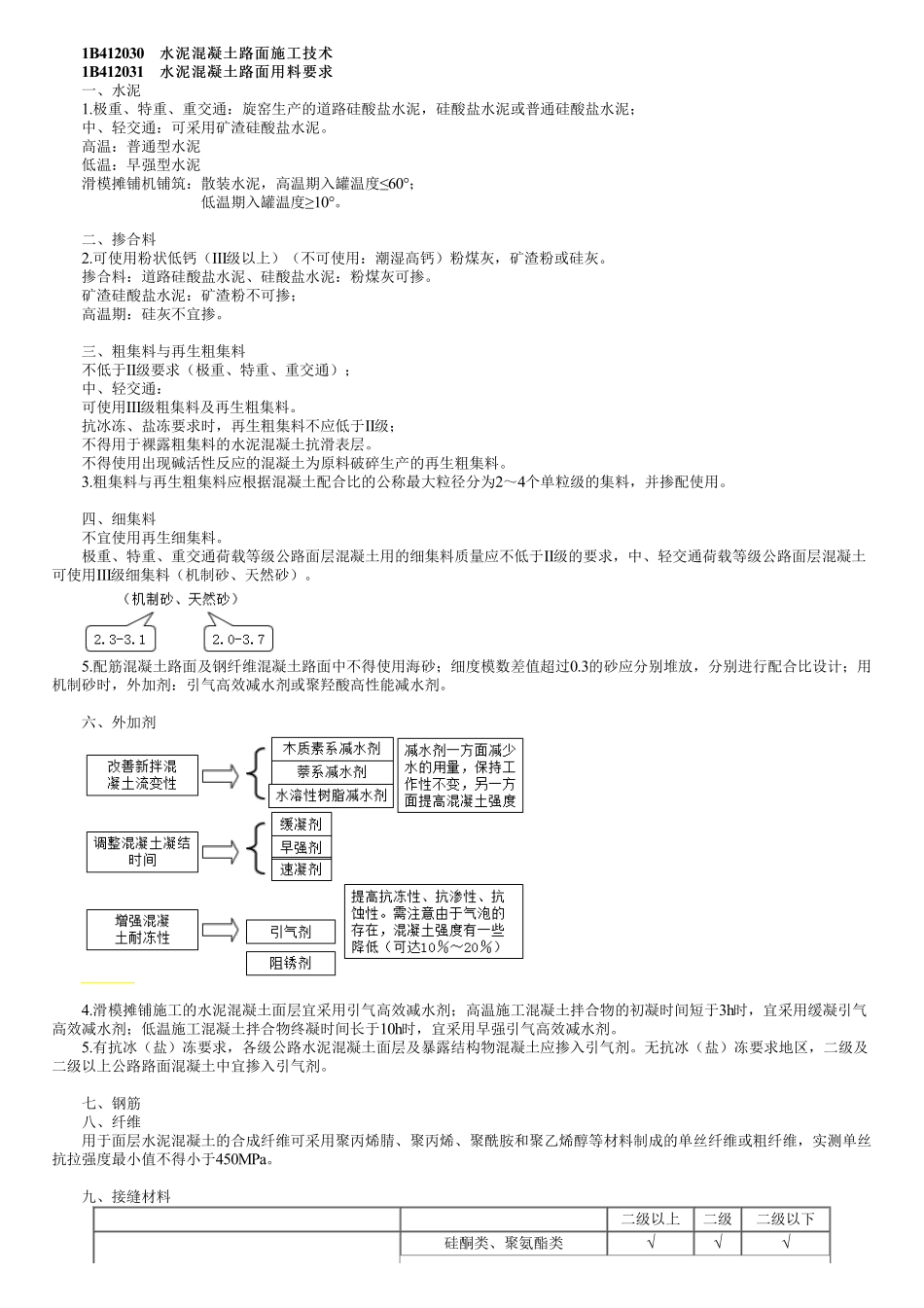

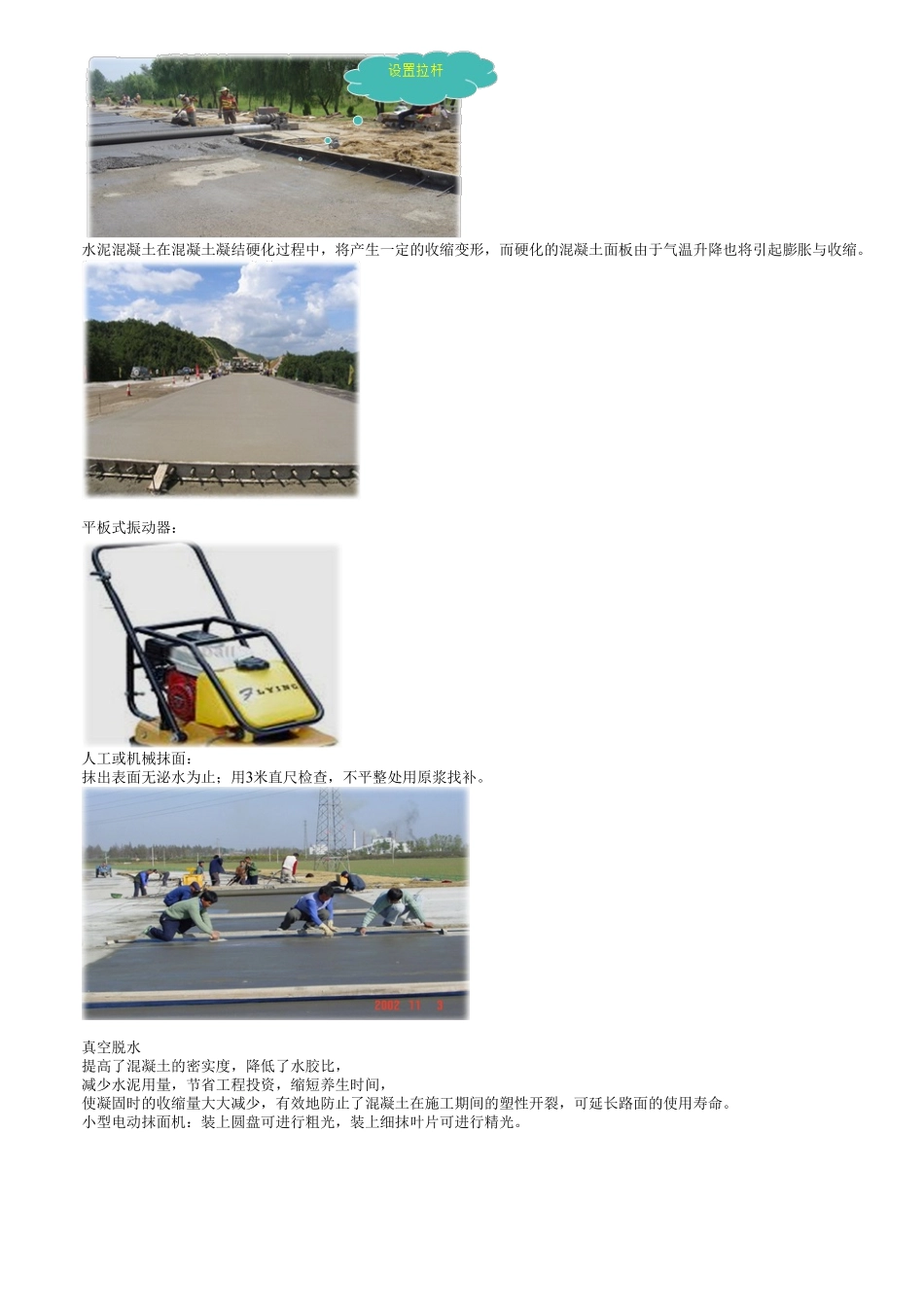

1B412030水泥混凝土路面施工技术水泥混凝土路面施工技术1B412031水泥混凝土路面用料要求水泥混凝土路面用料要求一、水泥1.极重、特重、重交通：旋窑生产的道路硅酸盐水泥，硅酸盐水泥或普通硅酸盐水泥；中、轻交通：可采用矿渣硅酸盐水泥。高温：普通型水泥低温：早强型水泥滑模摊铺机铺筑：散装水泥，高温期入罐温度≤60°；低温期入罐温度≥10°。二、掺合料2.可使用粉状低钙（Ⅲ级以上）（不可使用：潮湿高钙）粉煤灰，矿渣粉或硅灰。掺合料：道路硅酸盐水泥、硅酸盐水泥：粉煤灰可掺。矿渣硅酸盐水泥：矿渣粉不可掺；高温期：硅灰不宜掺。三、粗集料与再生粗集料不低于Ⅱ级要求（极重、特重、重交通）；中、轻交通：可使用Ⅲ级粗集料及再生粗集料。抗冰冻、盐冻要求时，再生粗集料不应低于Ⅱ级；不得用于裸露粗集料的水泥混凝土抗滑表层。不得使用出现碱活性反应的混凝土为原料破碎生产的再生粗集料。3.粗集料与再生粗集料应根据混凝土配合比的公称最大粒径分为2～4个单粒级的集料，并掺配使用。四、细集料不宜使用再生细集料。极重、特重、重交通荷载等级公路面层混凝土用的细集料质量应不低于Ⅱ级的要求，中、轻交通荷载等级公路面层混凝土可使用Ⅲ级细集料（机制砂、天然砂）。5.配筋混凝土路面及钢纤维混凝土路面中不得使用海砂；细度模数差值超过0.3的砂应分别堆放，分别进行配合比设计；用机制砂时，外加剂：引气高效减水剂或聚羟酸高性能减水剂。六、外加剂4.滑模摊铺施工的水泥混凝土面层宜采用引气高效减水剂；高温施工混凝土拌合物的初凝时间短于3h时，宜采用缓凝引气高效减水剂；低温施工混凝土拌合物终凝时间长于10h时，宜采用早强引气高效减水剂。5.有抗冰（盐）冻要求，各级公路水泥混凝土面层及暴露结构物混凝土应掺入引气剂。无抗冰（盐）冻要求地区，二级及二级以上公路路面混凝土中宜掺入引气剂。七、钢筋八、纤维用于面层水泥混凝土的合成纤维可采用聚丙烯腈、聚丙烯、聚酰胺和聚乙烯醇等材料制成的单丝纤维或粗纤维，实测单丝抗拉强度最小值不得小于450MPa。九、接缝材料二级以上二级二级以下硅酮类、聚氨酯类√√√填缝料（高模量型，严寒区除外）橡胶沥青、改性沥青类√√石油沥青类√胀缝板塑胶板、橡胶板、沥青纤维板十一、养护材料应采用由石蜡、适宜高分子聚合物与适量稳定剂、增白剂经胶体磨制成水乳液，不得采用以水玻璃为主要成分的养护剂。养护剂宜为白色胶体乳液，不宜为无色透明的乳液。1B412032水泥混凝土路...
