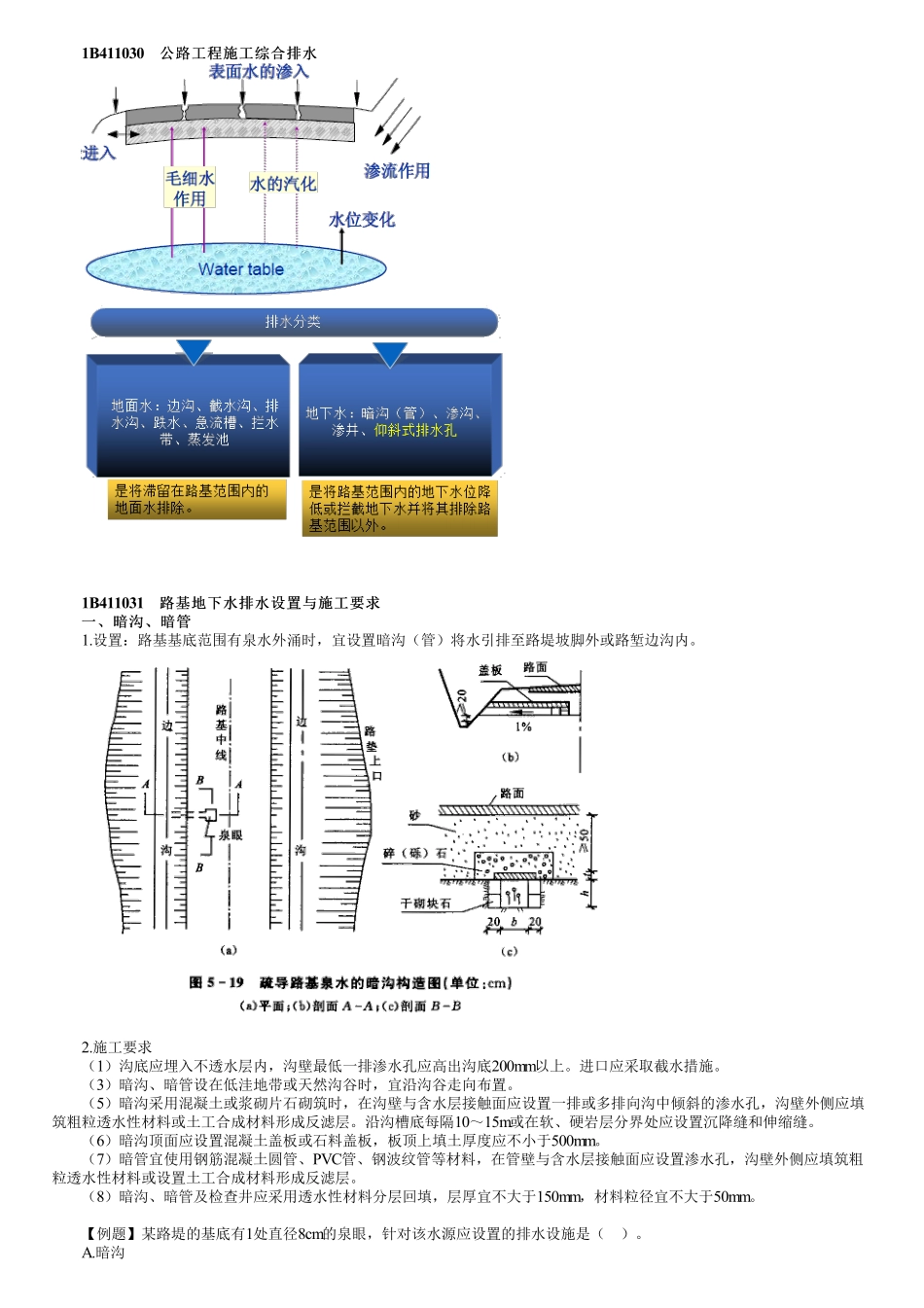

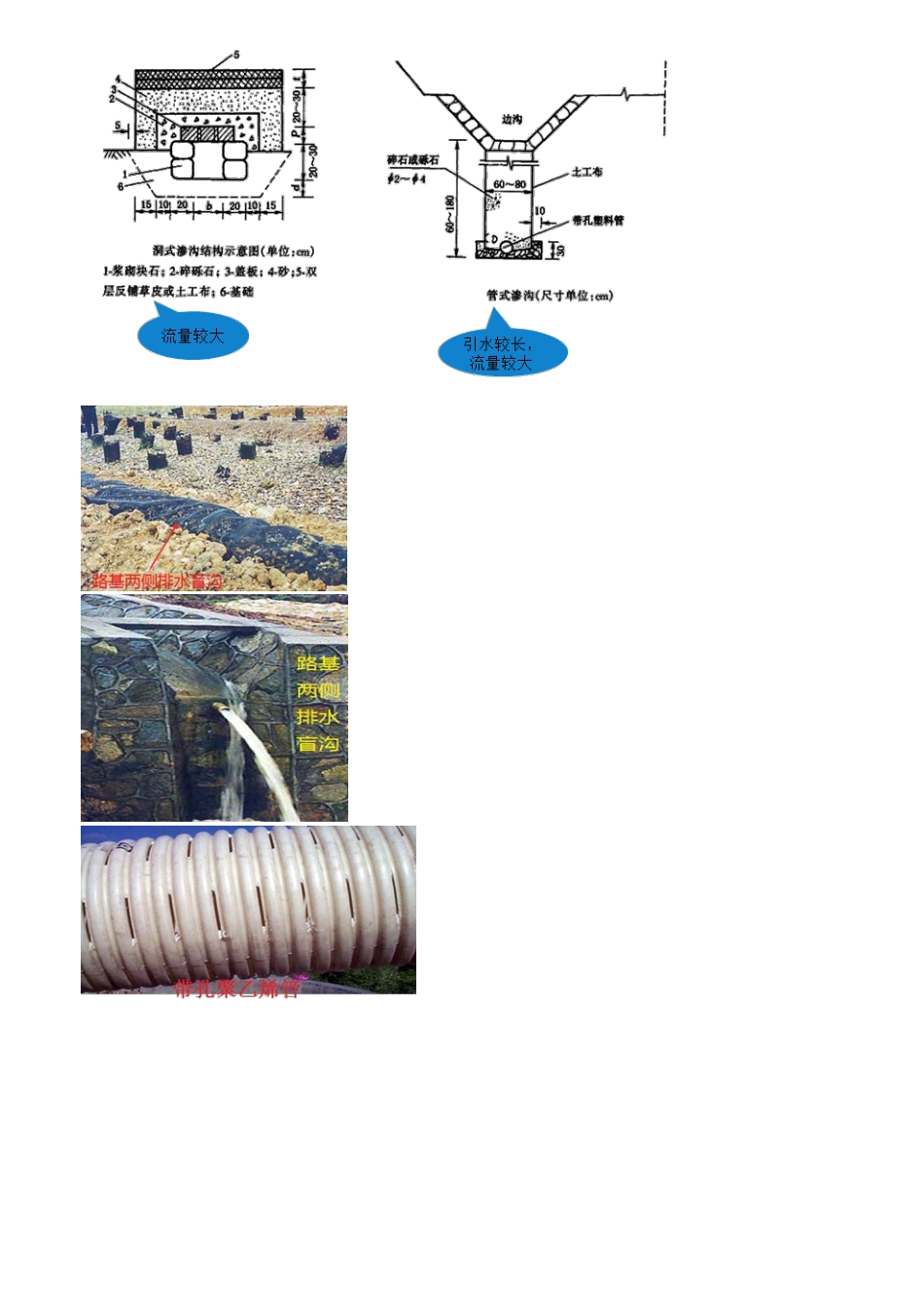

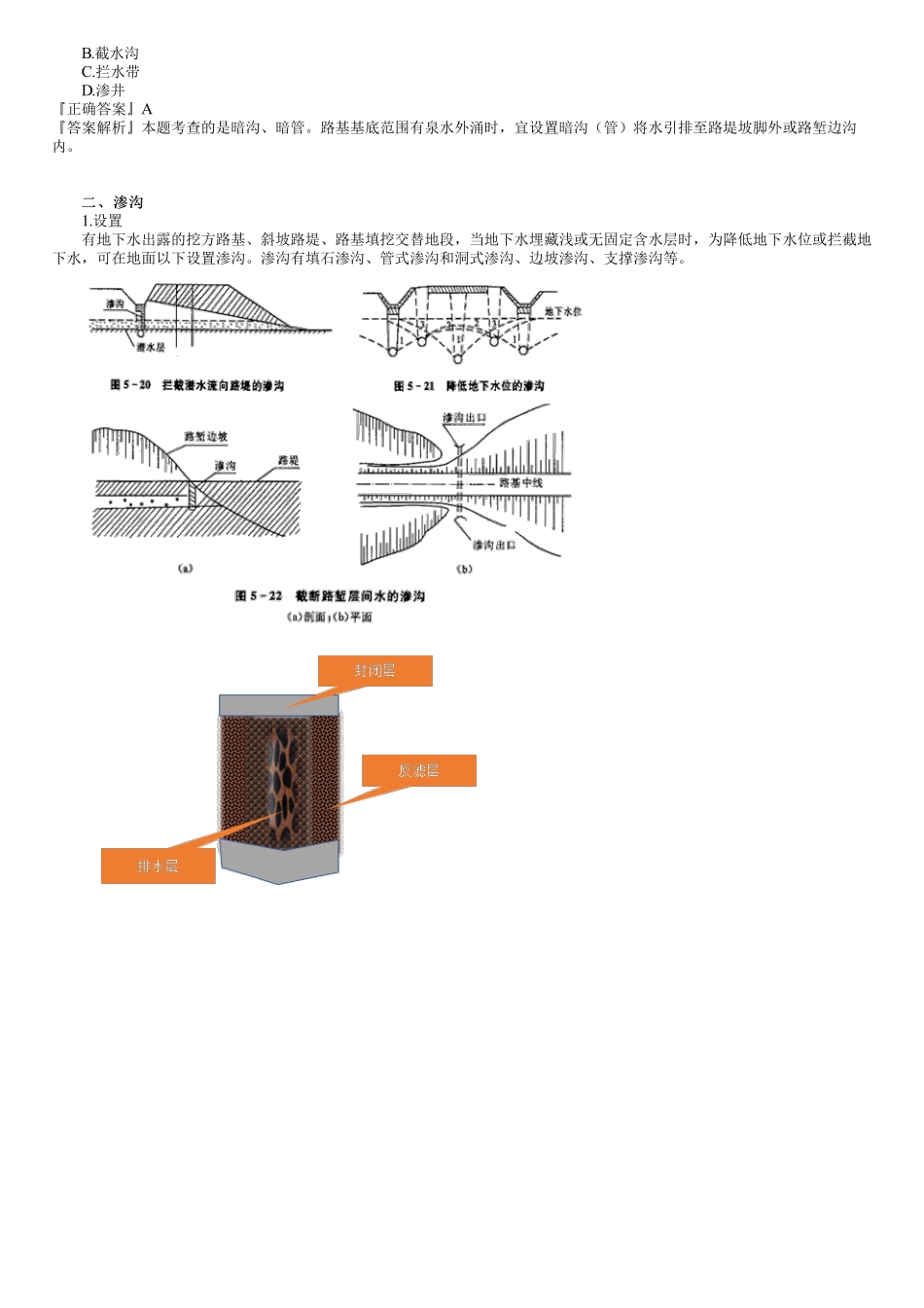

1B411030公路工程施工综合排水公路工程施工综合排水1B411031路基地下水排水设置与施工要求路基地下水排水设置与施工要求一、暗沟、暗管一、暗沟、暗管1.设置：路基基底范围有泉水外涌时，宜设置暗沟（管）将水引排至路堤坡脚外或路堑边沟内。2.施工要求（1）沟底应埋入不透水层内，沟壁最低一排渗水孔应高出沟底200mm以上。进口应采取截水措施。（3）暗沟、暗管设在低洼地带或天然沟谷时，宜沿沟谷走向布置。（5）暗沟采用混凝土或浆砌片石砌筑时，在沟壁与含水层接触面应设置一排或多排向沟中倾斜的渗水孔，沟壁外侧应填筑粗粒透水性材料或土工合成材料形成反滤层。沿沟槽底每隔10～15m或在软、硬岩层分界处应设置沉降缝和伸缩缝。（6）暗沟顶面应设置混凝土盖板或石料盖板，板顶上填土厚度应不小于500mm。（7）暗管宜使用钢筋混凝土圆管、PVC管、钢波纹管等材料，在管壁与含水层接触面应设置渗水孔，沟壁外侧应填筑粗粒透水性材料或设置土工合成材料形成反滤层。（8）暗沟、暗管及检查井应采用透水性材料分层回填，层厚宜不大于150mm，材料粒径宜不大于50mm。【例题】某路堤的基底有1处直径8cm的泉眼，针对该水源应设置的排水设施是（）。A.暗沟B.截水沟C.拦水带D.渗井『正确答案』A『答案解析』本题考查的是暗沟、暗管。路基基底范围有泉水外涌时，宜设置暗沟（管）将水引排至路堤坡脚外或路堑边沟内。二、渗沟二、渗沟1.设置有地下水出露的挖方路基、斜坡路堤、路基填挖交替地段，当地下水埋藏浅或无固定含水层时，为降低地下水位或拦截地下水，可在地面以下设置渗沟。渗沟有填石渗沟、管式渗沟和洞式渗沟、边坡渗沟、支撑渗沟等。填石渗沟通常为矩形或梯形，在渗沟的底部和中间用较大碎石或卵石（粒径3～5cm）填筑，在碎石或卵石的两侧和上部，按一定比例分层（层厚约15cm），填较细颗粒的粒料（中砂、粗砂、砾石）做成反滤层，逐层的粒径比例，由下至上大致按4∶1递减。砂石料颗粒小于0.15mm的含量不应大于5%。用土工合成材料包裹有孔的硬塑管时，管四周填以大于塑管孔径的等粒径碎、砾石，组成渗沟。顶部做封闭层，用双层反铺草皮或其他材料（如土工合成的防渗材料）铺成，并在其上夯填厚度不小于0.5m的黏土防水层。管式渗沟适用于地下水引水较长、流量较大的地区。当管式渗沟长度100～300m时，其末端宜设横向泄水管分段排除地下水。边坡渗沟用于疏干潮湿边坡和引排边坡上局部出露的上层滞水或泉水，并起支撑边坡作用。边波渗沟适用于坡度不...
