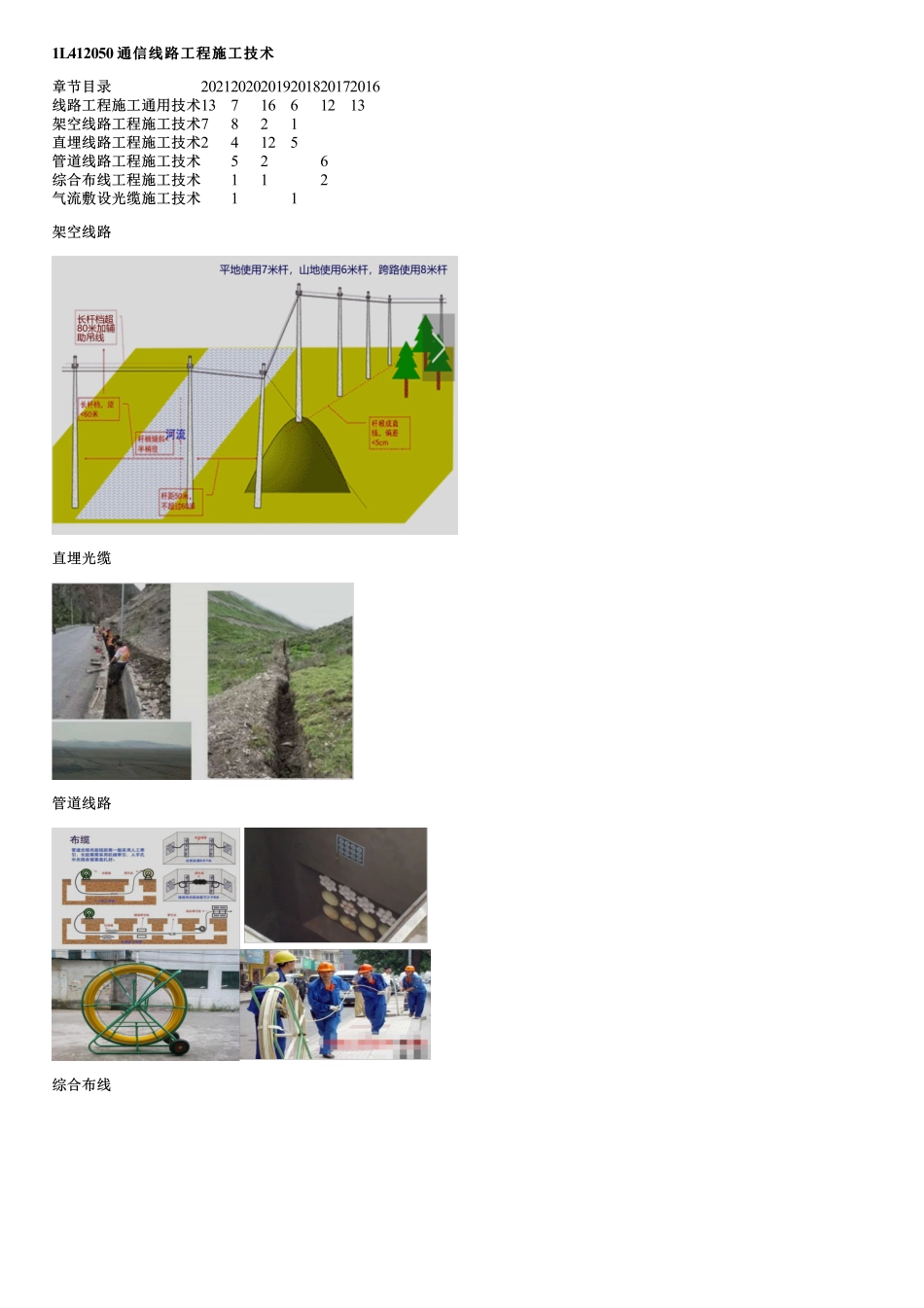

1L412050通信通信线路工程施工技术线路工程施工技术章节目录202120202019201820172016线路工程施工通用技术1371661213架空线路工程施工技术7821直埋线路工程施工技术24125管道线路工程施工技术526综合布线工程施工技术112气流敷设光缆施工技术11架空线路直埋光缆管道线路综合布线气流敷设1．光（电）缆线路路由复测（路由的重复测量）（一）主要的工作任务：1）根据设计核定光缆的路由走向及敷设方式、敷设位置、环境条件及配套设施的安装地点；2）核定和丈量各种敷设方式的地面距离，3）核定光缆穿越障碍物的具体位置及技术措施；4）核定防雷、防白蚁、防腐、防强电地段的长度、措施及实施的可能性；5）核定沟坎保护的地点和数量；6）核定管道光缆占用管孔位置；7）根据环境条件，初步确定接头位置；8）为光缆的配盘、光缆分屯及敷设提供必要的数据资料；（二）路由复测的原则复测时应严格按照批准的施工图设计进行；如遇特殊情况或由于现场条件发生变化等其他原因，必须变更施工图设计选定的路由方案或需要进行较大范围（500m以上范围）（2019案例二）变动时，应与设计、建设（或监理）单位协商确定，并按建设程序办理变更手续；（三）路由复测的工作内容路由复测小组由施工单位组织，小组成员由施工、监理、建设（或维护）和设计单位的人员组成。绘图时应核实复测的路由与施工图设计有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和主要建筑物；绘出“防雷、防白蚁、防强电、防腐”设施的位置和保护措施、具体长度等。穿越较大的障碍物时，如位置变更应测绘出新的断面图。登记工作主要包括：1、沿路由统计各测量点累计长度、局站位置。2、沿线土质、河流、渠塘、公路、铁路、树林、经济作物、通信设施及其他设施和沟坎加固等的范围、长度和累计数量。3、记录光缆运输、施工车辆进入通路的资料（障碍分布及沿途交通情况等）。二、光缆的单盘检验和配盘（一）光缆单盘检验（2018.15）1．外观检查检查光缆盘有无变形，护板有无损伤，各种随盘资料是否齐全；开盘后应先检查光缆外皮有无损伤、光缆端头密封是否完好、光缆端别（A、B端）标志正确明显；对经过检验的光缆应作记录，并在缆盘上做好标识。外观检查工作应请供应单位一起进行。2．光缆光电性能检验（2018.15）长度复测1）100％抽样；2）按厂家标明的折射率系数用光时域反射仪（OTDR）测试光纤长度；3）按厂家标明的扭绞系数计算单盘光缆长度；4）一般规定光纤...
