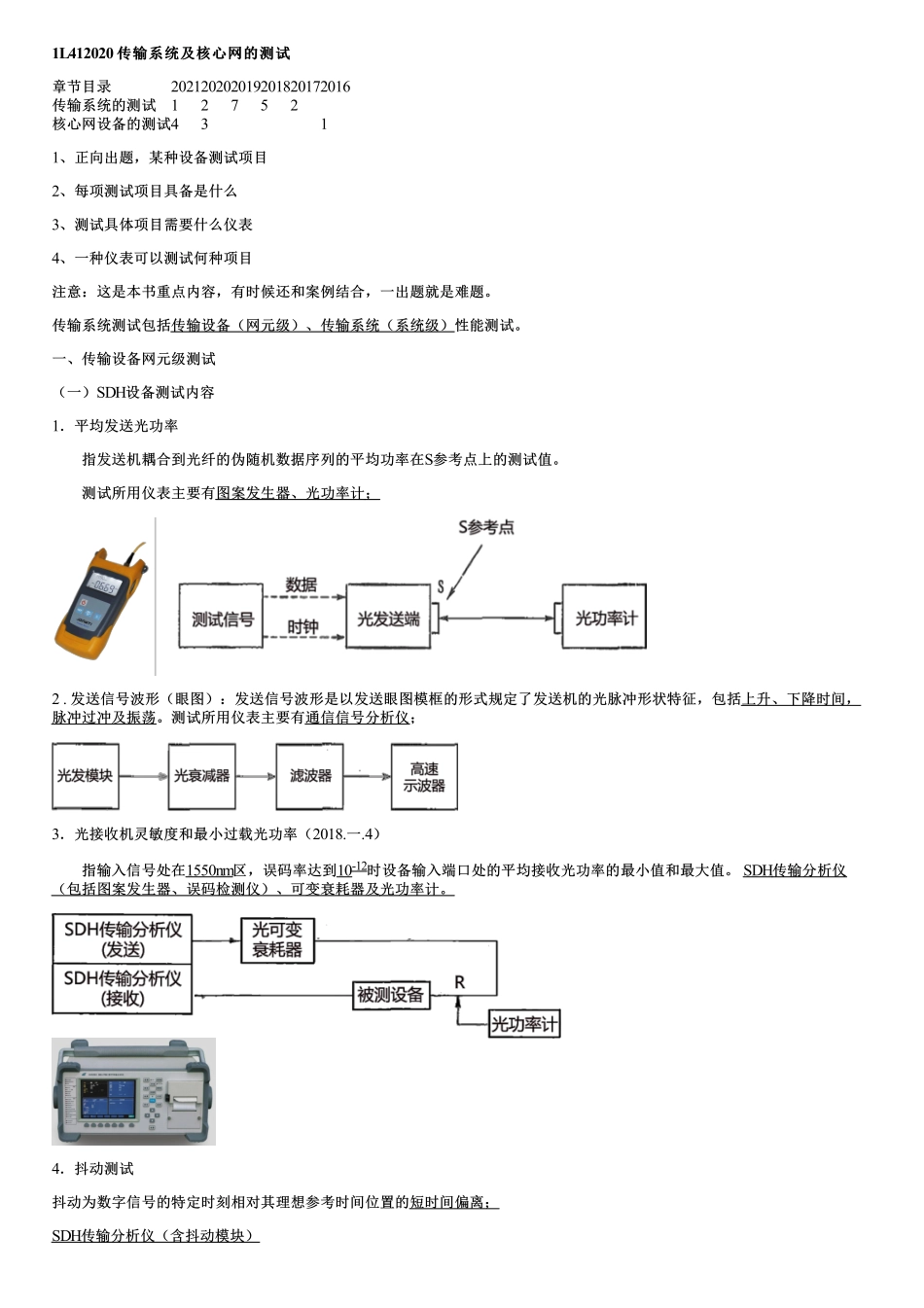

1L412020传输系统传输系统及核心网的测试及核心网的测试章节目录202120202019201820172016传输系统的测试12752核心网设备的测试4311、正向出题，某种设备测试项目2、每项测试项目具备是什么3、测试具体项目需要什么仪表4、一种仪表可以测试何种项目注意：这是本书重点内容，有时候还和案例结合，一出题就是难题。传输系统测试包括传输设备（网元级）、传输系统（系统级）性能测试。一、传输设备网元级测试（一）SDH设备测试内容1．平均发送光功率指发送机耦合到光纤的伪随机数据序列的平均功率在S参考点上的测试值。测试所用仪表主要有图案发生器、光功率计；2.发送信号波形（眼图）：发送信号波形是以发送眼图模框的形式规定了发送机的光脉冲形状特征，包括上升、下降时间，脉冲过冲及振荡。测试所用仪表主要有通信信号分析仪；3．光接收机灵敏度和最小过载光功率（2018.一.4）指输入信号处在1550nm区，误码率达到10-12时设备输入端口处的平均接收光功率的最小值和最大值。SDH传输分析仪（包括图案发生器、误码检测仪）、可变衰耗器及光功率计。4．抖动测试抖动为数字信号的特定时刻相对其理想参考时间位置的短时间偏离；SDH传输分析仪（含抖动模块）（1）输入抖动容限及频偏（2）输出抖动（固有抖动）（3）SDH设备的映射抖动和结合抖动（4）再生器抖动转移特性，一般用抖动函数表示2、波分复用设备（WDM）测试（2019.26）（2020.10）1．波长转换器（OTU）测试（1）平均发送光功率（2）发送信号波形（眼图）（3）光接收机灵敏度和最小过载光功率（4）输入抖动容限（5）抖动转移特性（6）中心频率与偏离：是指在参考点Sn，发射机发出的光信号的实际中心频率，该值应当符合设计规定。设备工作的实际中心频率与标称值的偏差称为中心频率偏离，一般该值不应超出系统选用信道间隔的±10%。测试主要仪表为多波长计或光谱分析仪。（7）最小边模抑制比：指在最坏的发射条件时，全调制下主纵模的平均光功率与最显著边模的光功率之比。测试主要仪表为光谱分析仪。（8）最大-20dB带宽：指在相对最大峰值功率跌落20dB时的最大光谱宽度。测试主要仪表为光谱分析仪。2.合波器（OMU）测试主要测试仪表有可调激光器光源、偏振控制器、光功率计（1）插入损耗及偏差；（2）极化相关损耗3.分波器（ODU）测试（2021.11）主要测试仪表有可调激光器光源、偏振控制器、光功率计和光谱分析仪（1）插入损耗及偏差（2）极化相关损耗（3）信道隔离度4.光纤放大器（OA）测试（2...
