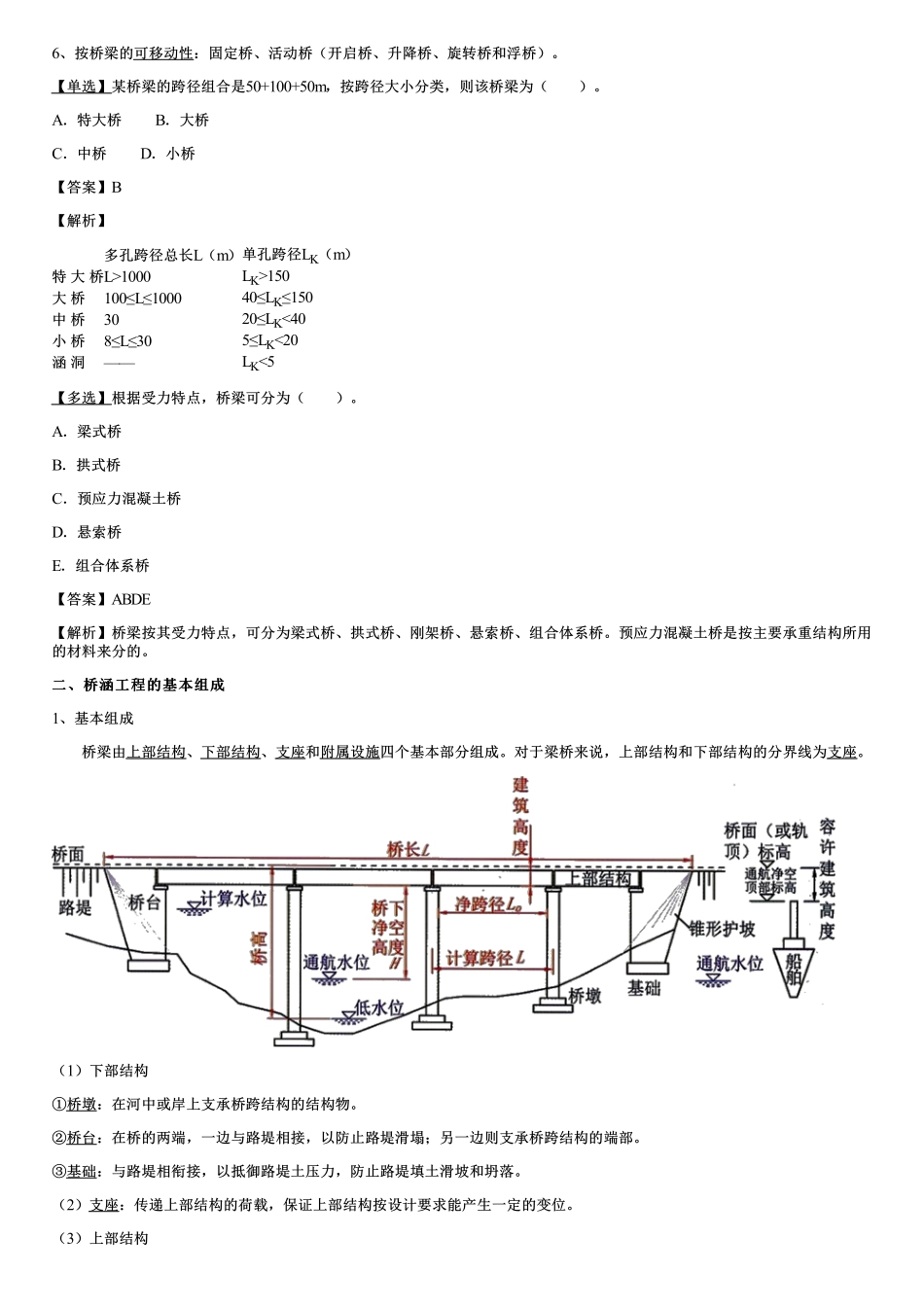

第四第四章章桥涵桥涵工程施工质量监理工程施工质量监理第一节第一节基础知识基础知识一、桥涵的分类一、桥涵的分类1、按承重构件受力体系分类：（1）梁式桥：竖向荷载无水平反力，主梁受弯。（2）拱桥：主拱圈受压为主，桥墩或桥台承受水平推力。（3）刚架桥：梁柱结合处有很大刚性；梁部受弯，柱脚有水平反力。其受力状态介于梁桥和拱桥之间。（4）悬索桥（吊桥）：以缆索为主要承重结构，受拉，最大跨径，也是具有水平反力的。（5）组合体系桥桥梁三大基本体系：梁、拱、索。梁式桥以受弯为主，拱桥以受压为主，悬索桥以受拉为主。2、按跨径大小和桥梁总长分分为特大桥、大桥、中桥和小桥。桥涵工程按总长和跨径分类表4-1桥涵分类特大桥大桥中桥小桥涵洞多孔跨径总长LL>1000100≤L≤1000308≤L≤30-单孔跨径Lk（m）Lk>15040≤Lk≤15020≤Lk<405≤Lk<20Lk<5注：1.单孔跨径指标准跨径。2.梁式桥的多孔跨径总长为多孔标准跨径的总长；拱式桥为两岸桥台内起拱线间的距离；其他形式桥梁为桥面系车道长度。3.管涵及箱涵不论管径或跨径大小、孔数多少，均称为涵洞。4.标准跨径：梁式桥、板式桥以两桥墩中线间距离或桥墩中线与台背前缘间距为准，拱式桥和涵洞以净跨径为准。3、按使用性质（用途）：公路、铁路、人行、拖拉机桥、过水桥及其他专用桥梁。4、按主要承重结构所用的材料：木、圬工（砖、石、混凝土）、钢筋混凝土、预应力混凝土、钢、钢-混组合桥。5、按行车道位置：上承、中承、下承。6、按桥梁的可移动性：固定桥、活动桥（开启桥、升降桥、旋转桥和浮桥）。【单选】某桥梁的跨径组合是50+100+50m，按跨径大小分类，则该桥梁为（）。A．特大桥B．大桥C．中桥D．小桥【答案】B【解析】多孔跨径总长L（m）单孔跨径LK（m）特大桥L>1000LK>150大桥100≤L≤100040≤LK≤150中桥3020≤LK<40小桥8≤L≤305≤LK<20涵洞——LK<5【多选】根据受力特点，桥梁可分为（）。A．梁式桥B．拱式桥C．预应力混凝土桥D．悬索桥E．组合体系桥【答案】ABDE【解析】桥梁按其受力特点，可分为梁式桥、拱式桥、刚架桥、悬索桥、组合体系桥。预应力混凝土桥是按主要承重结构所用的材料来分的。二、桥涵工程的基本组成二、桥涵工程的基本组成1、基本组成桥梁由上部结构、下部结构、支座和附属设施四个基本部分组成。对于梁桥来说，上部结构和下部结构的分界线为支座。（1）下部结构①桥墩：在河中或岸上支承桥跨结构的结构物。②桥台：在桥的两端，一边与路堤相接，以...
