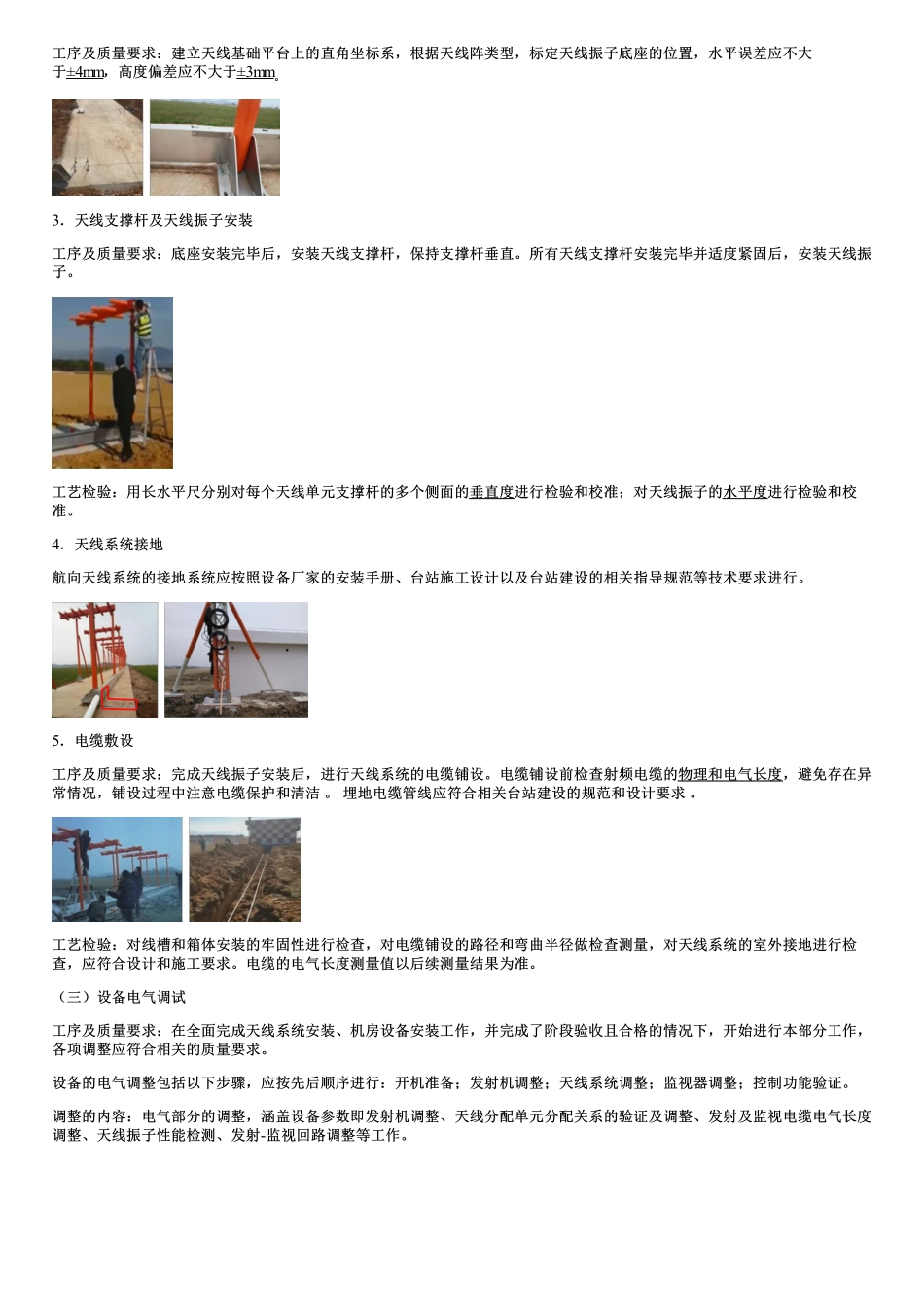

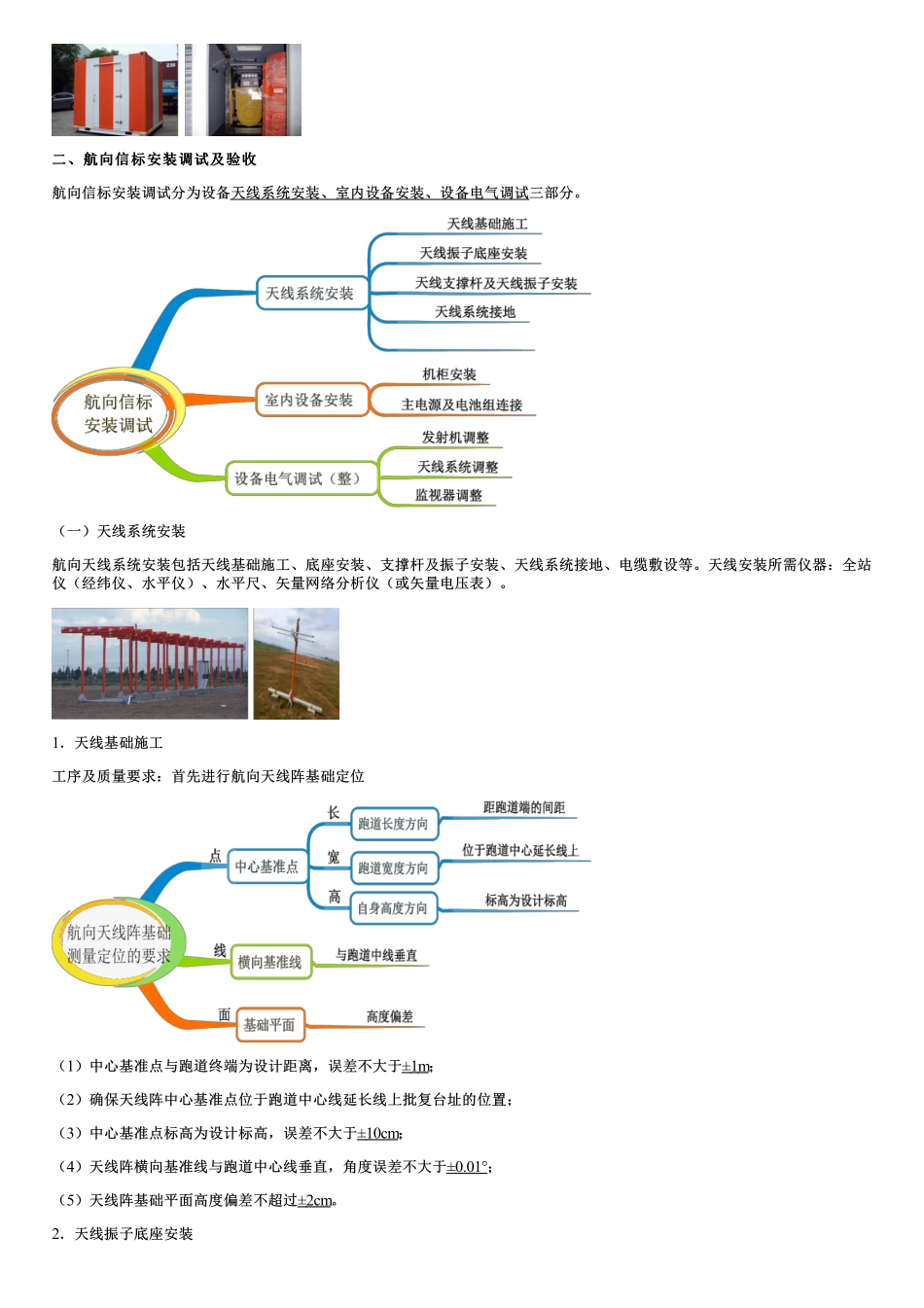

1D433020导航系统安装调试及验收技术要求导航系统安装调试及验收技术要求1D433021航向信标安装调试及验收1D433022下滑信标安装调试及验收考情回顾序号年份考核形式考核内容解题关键120单选题航向天线安装内容知识结构体系220多选题电气调试内容知识结构体系319多选题下滑天线设置物理结构414案例题航向天线安装的质量控制点知识结构体系516案例题航向天线阵基础测量定位多条款内容记忆序号年份考核形式考核内容解题关键615案例题物理长度和电气长度同组概念特点717案例题电缆敷设质量控制要点超纲820案例题电气长度的检查设备超纲1D433021航向信标安装调试及验收航向信标安装调试及验收一、仪表着陆系统安装调试前提条件一、仪表着陆系统安装调试前提条件设备机房及对应天线系统的位置设计应符合民航局关于本台站台址的技术审查意见，符合机场飞行区净空和障碍物的相关规范要求。并且具备以下基础条件：（1）机房等建筑设施的土建和装修施工完毕并验收合格，同时具备与工艺施工相关的各类预埋件、预留孔等工艺条件；（2）通信网络传输线路可接入机房终端并开通；（3）低压市电已接入机房内工艺配电箱（柜）输入端；（4）建筑物防雷及工艺信号等电位接地系统完成，并通过验收；（5）消防设施安装完成；（6）机房空调已启用；（7）土方工程在施工区域的标高、密实度达到设计要求；（8）机房与机场巡场路间的通道及停车坪已建成并使用；（9）天线场地保护区符合相关规范要求；（10）如果采用方舱机房，则相关方舱设施以及电力、通信、防雷接线连接已完备，并验收合格。二、航向信标安装调试及验收二、航向信标安装调试及验收航向信标安装调试分为设备天线系统安装、室内设备安装、设备电气调试三部分。（一）天线系统安装航向天线系统安装包括天线基础施工、底座安装、支撑杆及振子安装、天线系统接地、电缆敷设等。天线安装所需仪器：全站仪（经纬仪、水平仪）、水平尺、矢量网络分析仪（或矢量电压表）。1．天线基础施工工序及质量要求：首先进行航向天线阵基础定位（1）中心基准点与跑道终端为设计距离，误差不大于±1m；（2）确保天线阵中心基准点位于跑道中心线延长线上批复台址的位置；（3）中心基准点标高为设计标高，误差不大于±10cm；（4）天线阵横向基准线与跑道中心线垂直，角度误差不大于±0.01°；（5）天线阵基础平面高度偏差不超过±2cm。2．天线振子底座安装工序及质量要求：建立天线基础平台上的直角坐标系，根据天线阵类型，标定天...
