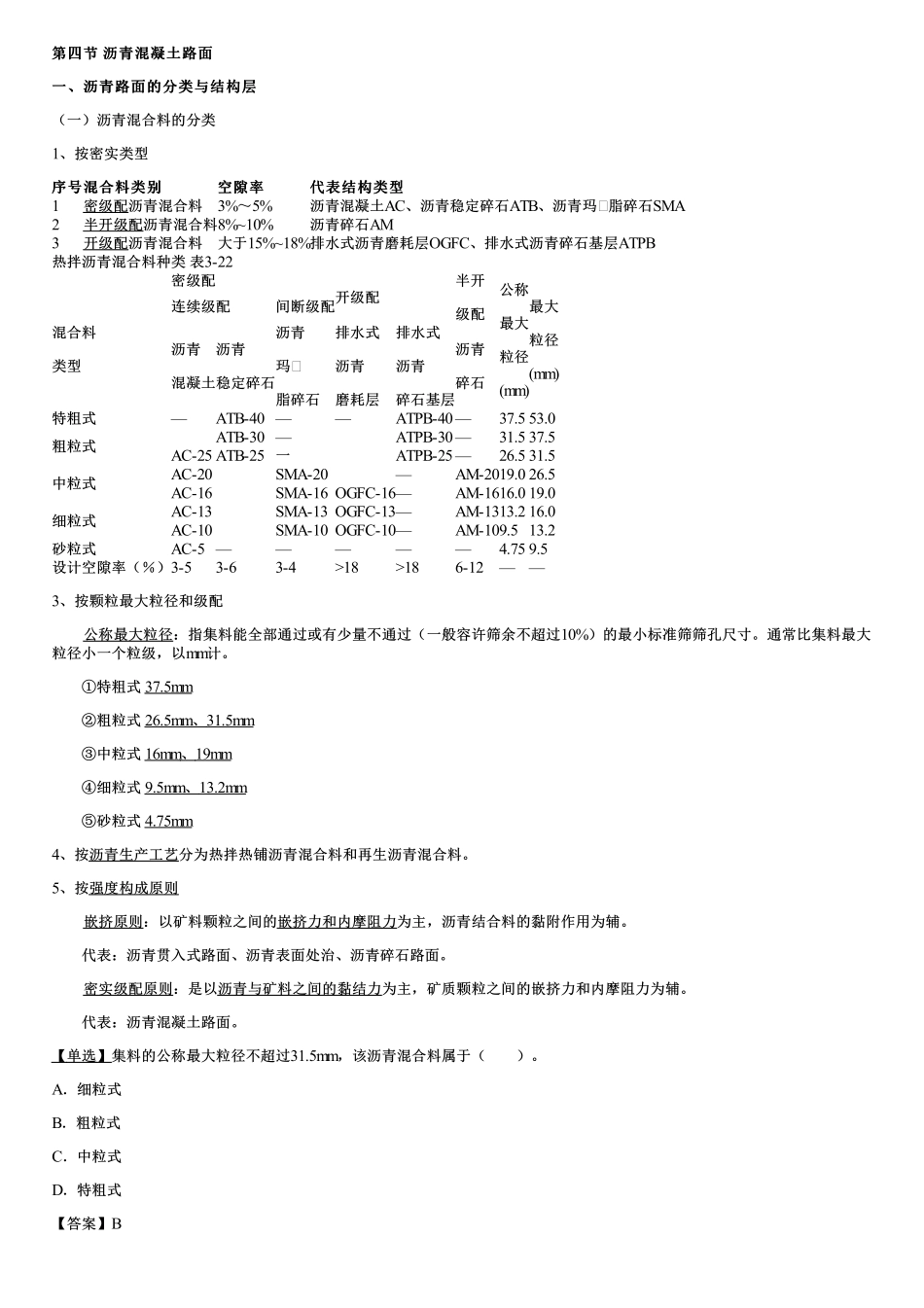

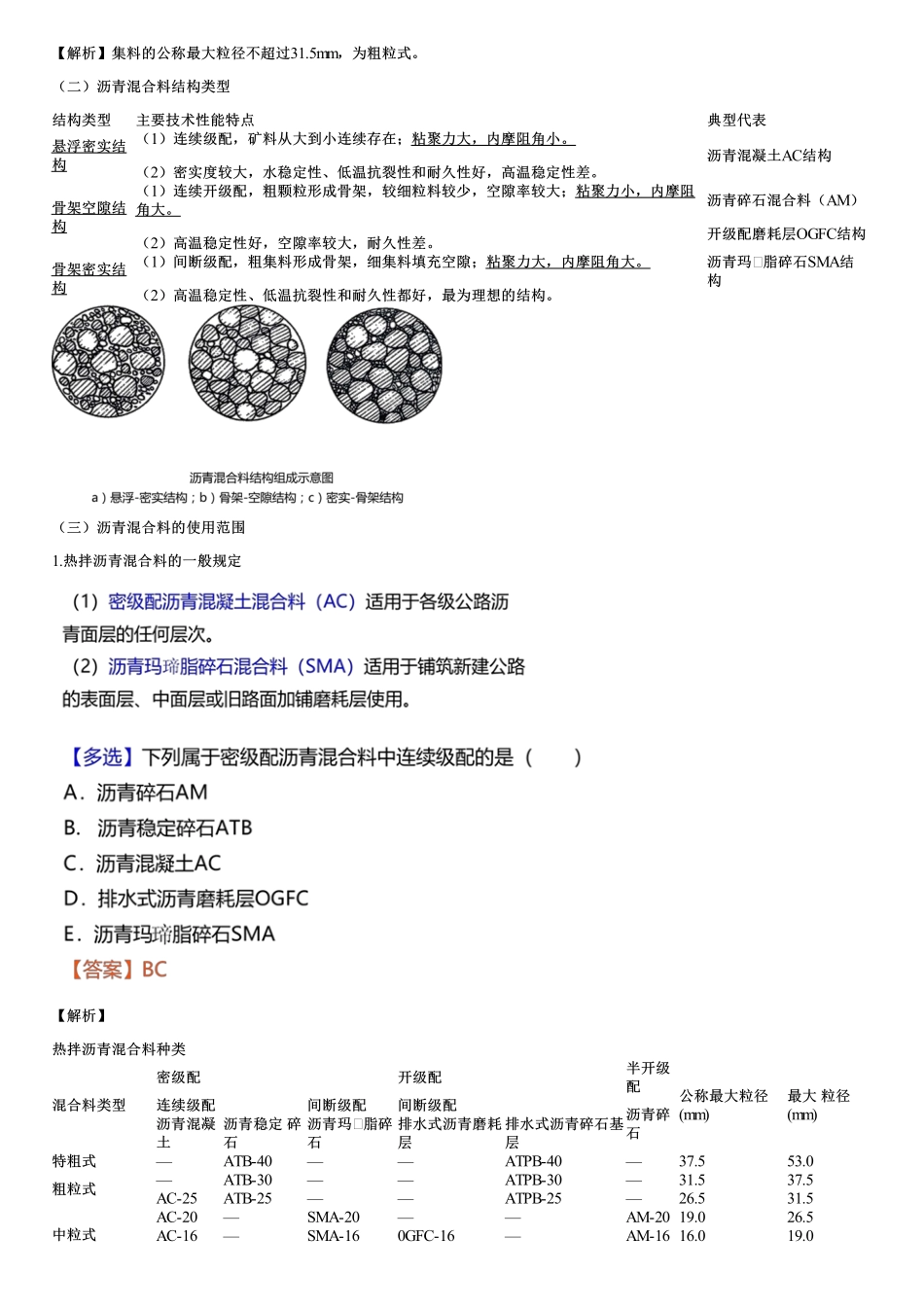

第四节第四节沥青混凝土路面沥青混凝土路面一、沥青路面的分类与结构层一、沥青路面的分类与结构层（一）沥青混合料的分类1、按密实类型序号序号混合料类别混合料类别空隙率空隙率代表结构类型代表结构类型1密级配沥青混合料3%～5%沥青混凝土AC、沥青稳定碎石ATB、沥青玛�脂碎石SMA2半开级配沥青混合料8%~10%沥青碎石AM3开级配沥青混合料大于15%~18%排水式沥青磨耗层OGFC、排水式沥青碎石基层ATPB热拌沥青混合料种类表3-22密级配开级配半开级配公称最大粒径(mm)最大粒径(mm)混合料类型连续级配间断级配沥青混凝土沥青稳定碎石沥青玛�脂碎石排水式沥青磨耗层排水式沥青碎石基层沥青碎石特粗式—ATB-40——ATPB-40—37.553.0粗粒式ATB-30—ATPB-30—31.537.5AC-25ATB-25一ATPB-25—26.531.5中粒式AC-20SMA-20—AM-2019.026.5AC-16SMA-16OGFC-16—AM-1616.019.0细粒式AC-13SMA-13OGFC-13—AM-1313.216.0AC-10SMA-10OGFC-10—AM-109.513.2砂粒式AC-5—————4.759.5设计空隙率（％）3-53-63-4>18>186-12——3、按颗粒最大粒径和级配公称最大粒径：指集料能全部通过或有少量不通过（一般容许筛余不超过10%）的最小标准筛筛孔尺寸。通常比集料最大粒径小一个粒级，以mm计。①特粗式37.5mm②粗粒式26.5mm、31.5mm③中粒式16mm、19mm④细粒式9.5mm、13.2mm⑤砂粒式4.75mm4、按沥青生产工艺分为热拌热铺沥青混合料和再生沥青混合料。5、按强度构成原则嵌挤原则：以矿料颗粒之间的嵌挤力和内摩阻力为主，沥青结合料的黏附作用为辅。代表：沥青贯入式路面、沥青表面处治、沥青碎石路面。密实级配原则：是以沥青与矿料之间的黏结力为主，矿质颗粒之间的嵌挤力和内摩阻力为辅。代表：沥青混凝土路面。【单选】集料的公称最大粒径不超过31.5mm，该沥青混合料属于（）。A．细粒式B．粗粒式C．中粒式D．特粗式【答案】B【解析】集料的公称最大粒径不超过31.5mm，为粗粒式。（二）沥青混合料结构类型结构类型主要技术性能特点典型代表悬浮密实结构（1）连续级配，矿料从大到小连续存在；粘聚力大，内摩阻角小。（2）密实度较大，水稳定性、低温抗裂性和耐久性好，高温稳定性差。沥青混凝土AC结构骨架空隙结构（1）连续开级配，粗颗粒形成骨架，较细粒料较少，空隙率较大；粘聚力小，内摩阻角大。（2）高温稳定性好，空隙率较大，耐久性差。沥青碎石混合料（AM）开级配磨耗层OGFC结构骨架密实结构（1）间断级配，粗集料形成骨架，细集料填充空隙；粘聚力大，内摩...
