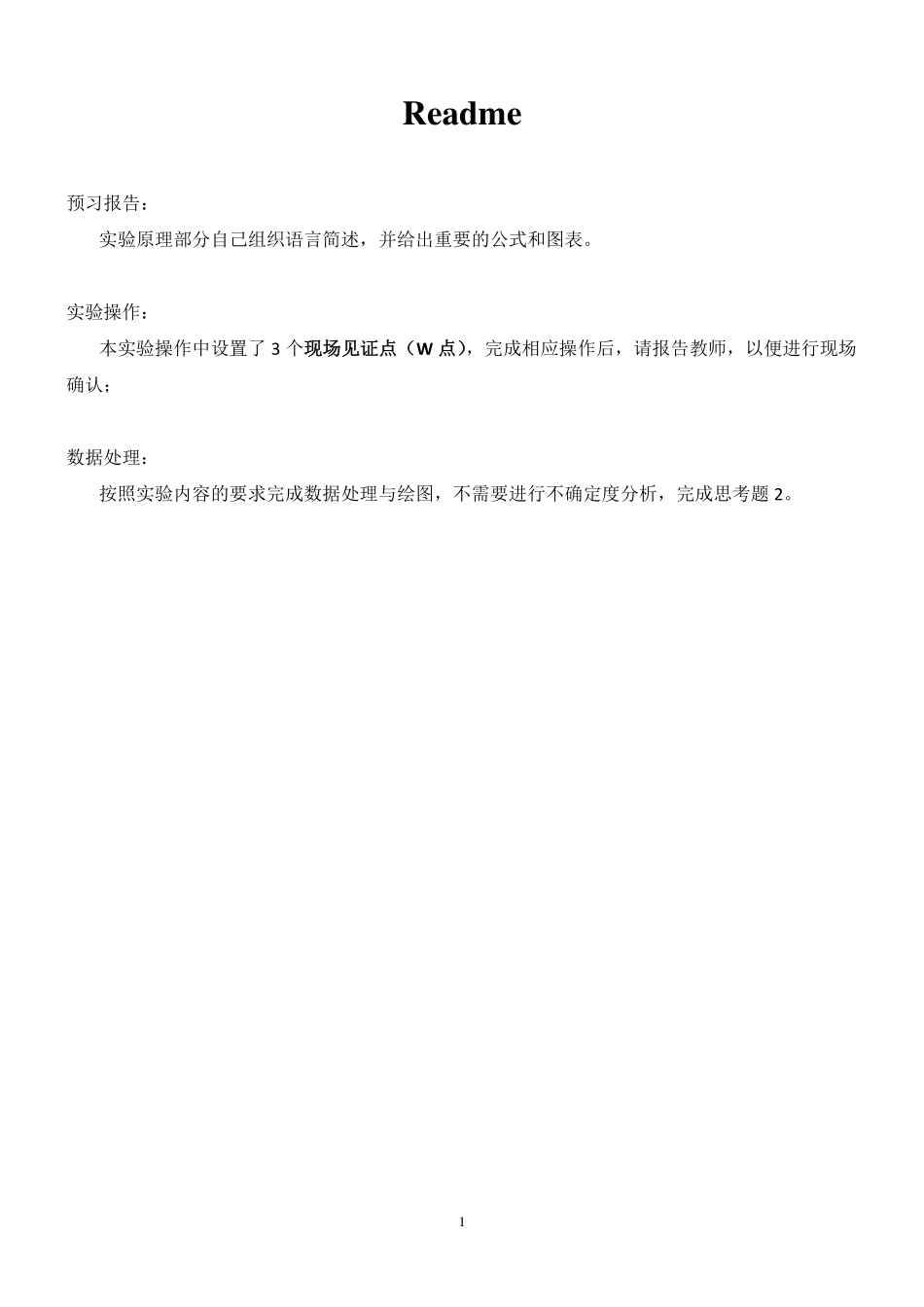

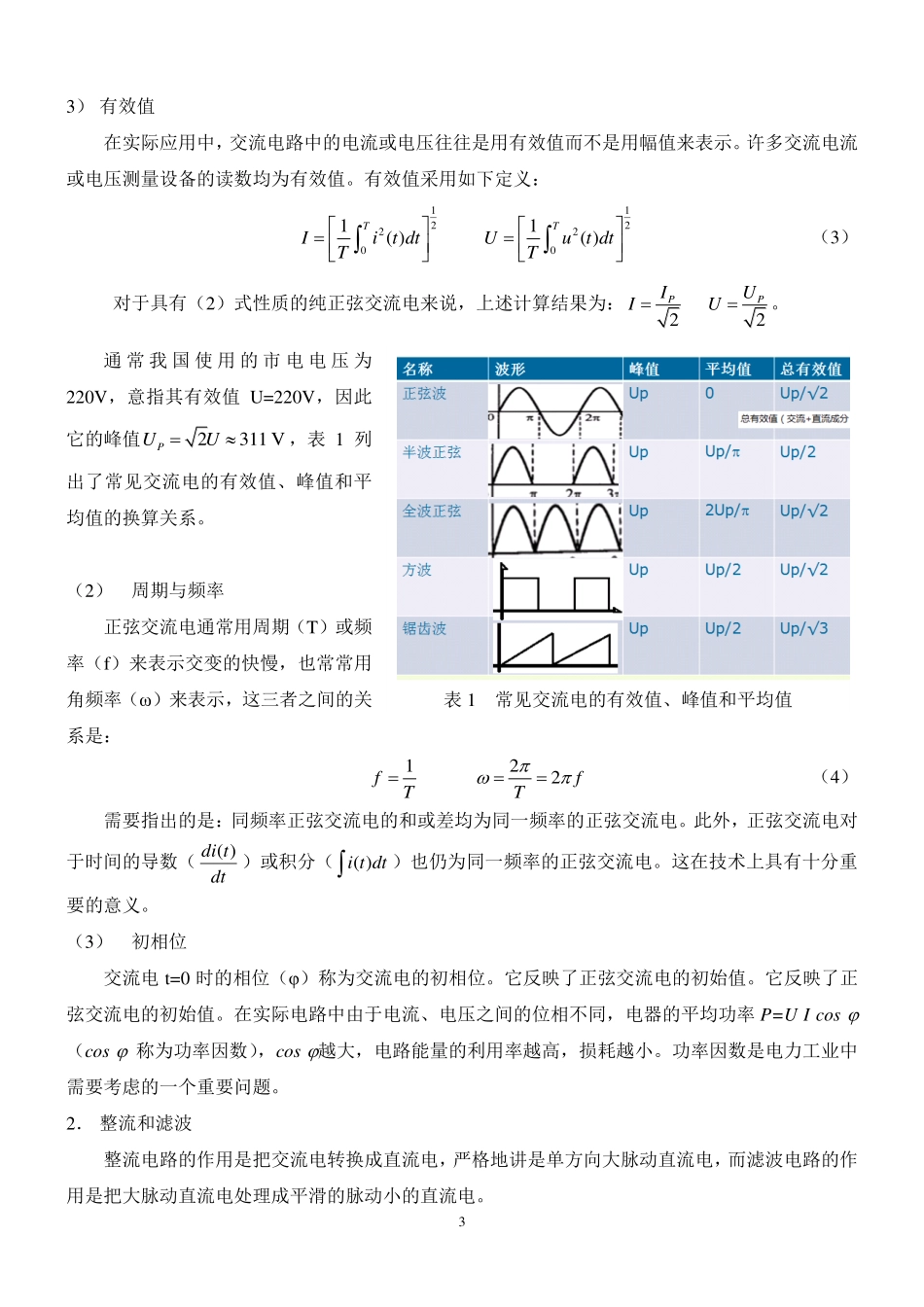

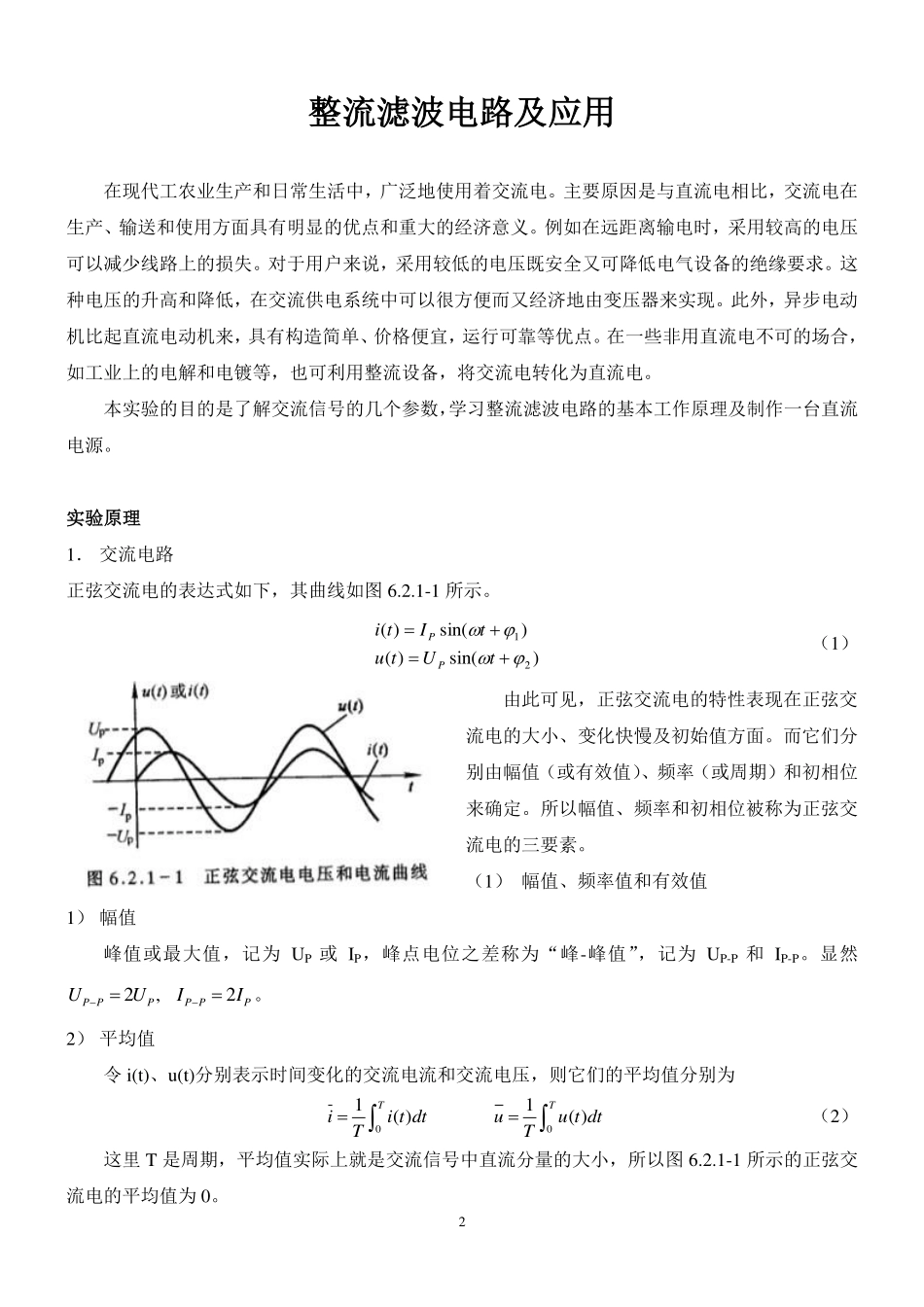

1Readme预习报告：实验原理部分自己组织语言简述，并给出重要的公式和图表。实验操作：本实验操作中设置了3个现场见证点（W点），完成相应操作后，请报告教师，以便进行现场确认；数据处理：按照实验内容的要求完成数据处理与绘图，不需要进行不确定度分析，完成思考题2。2整流滤波电路及应用在现代工农业生产和日常生活中，广泛地使用着交流电。主要原因是与直流电相比，交流电在生产、输送和使用方面具有明显的优点和重大的经济意义。例如在远距离输电时，采用较高的电压可以减少线路上的损失。对于用户来说，采用较低的电压既安全又可降低电气设备的绝缘要求。这种电压的升高和降低，在交流供电系统中可以很方便而又经济地由变压器来实现。此外，异步电动机比起直流电动机来，具有构造简单、价格便宜，运行可靠等优点。在一些非用直流电不可的场合，如工业上的电解和电镀等，也可利用整流设备，将交流电转化为直流电。本实验的目的是了解交流信号的几个参数，学习整流滤波电路的基本工作原理及制作一台直流电源。实验原理1．交流电路正弦交流电的表达式如下，其曲线如图6.2.1-1所示。)sin()()sin()(21tUtutItiPP（1）由此可见，正弦交流电的特性表现在正弦交流电的大小、变化快慢及初始值方面。而它们分别由幅值（或有效值）、频率（或周期）和初相位来确定。所以幅值、频率和初相位被称为正弦交流电的三要素。（1）幅值、频率值和有效值1）幅值峰值或最大值，记为UP或IP，峰点电位之差称为“峰-峰值”，记为UP-P和IP-P。显然2,2PPPPPPUUII。2）平均值令i(t)、u(t)分别表示时间变化的交流电流和交流电压，则它们的平均值分别为0011()()TTiitdtuutdtTT（2）这里T是周期，平均值实际上就是交流信号中直流分量的大小，所以图6.2.1-1所示的正弦交流电的平均值为0。33）有效值在实际应用中，交流电路中的电流或电压往往是用有效值而不是用幅值来表示。许多交流电流或电压测量设备的读数均为有效值。有效值采用如下定义：1122220011()()TTIitdtUutdtTT（3）对于具有（2）式性质的纯正弦交流电来说，上述计算结果为：22PPIUIU。通常我国使用的市电电压为220V，意指其有效值U=220V，因此它的峰值2311VPUU，表1列出了常见交流电的有效值、峰值和平均值的换算关系。（2）周期与频率正弦交流电通常用周期（T）或频率（f）来表示交变的快慢，也常常用角频率（ω）来表示，这三者之...
