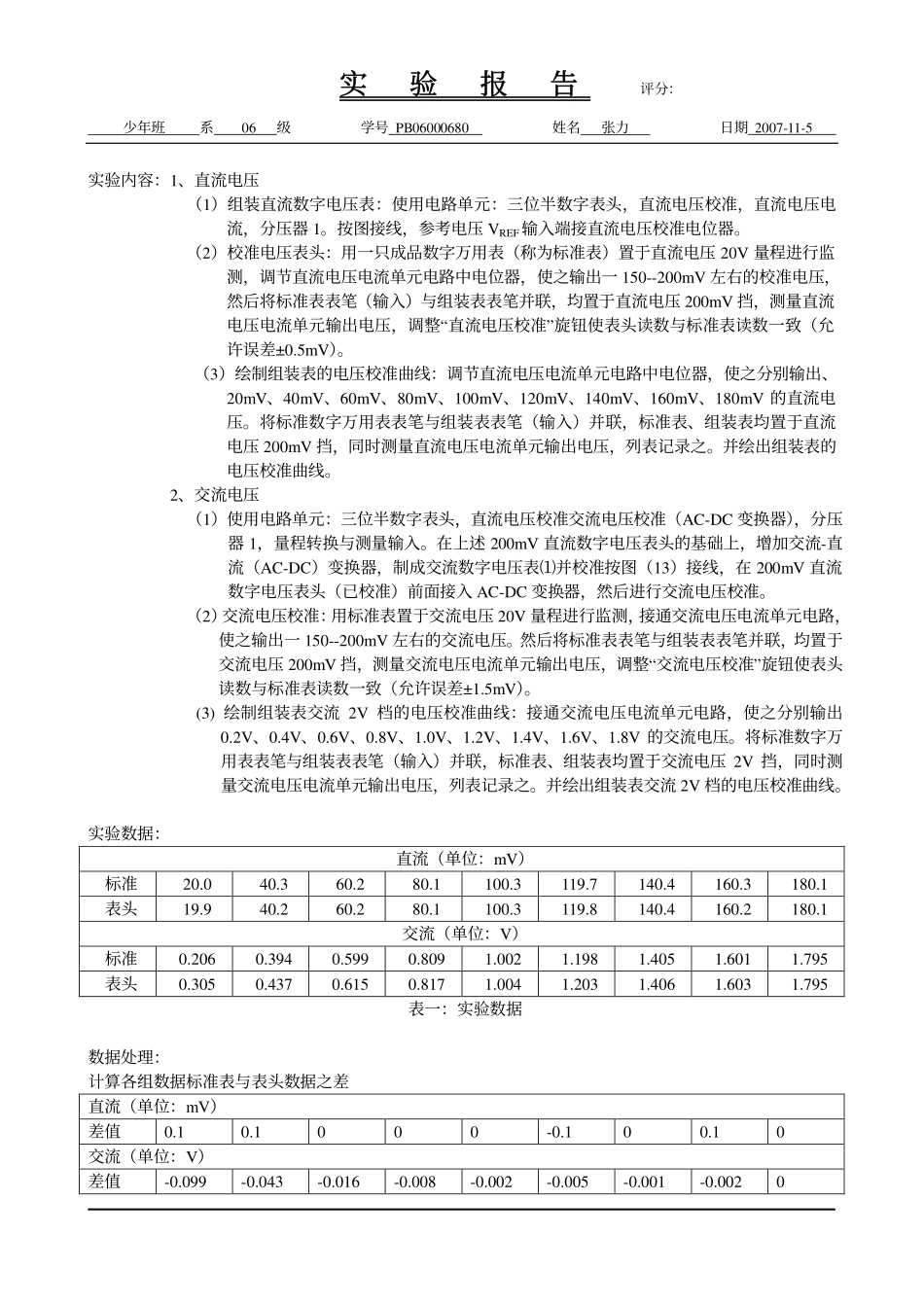

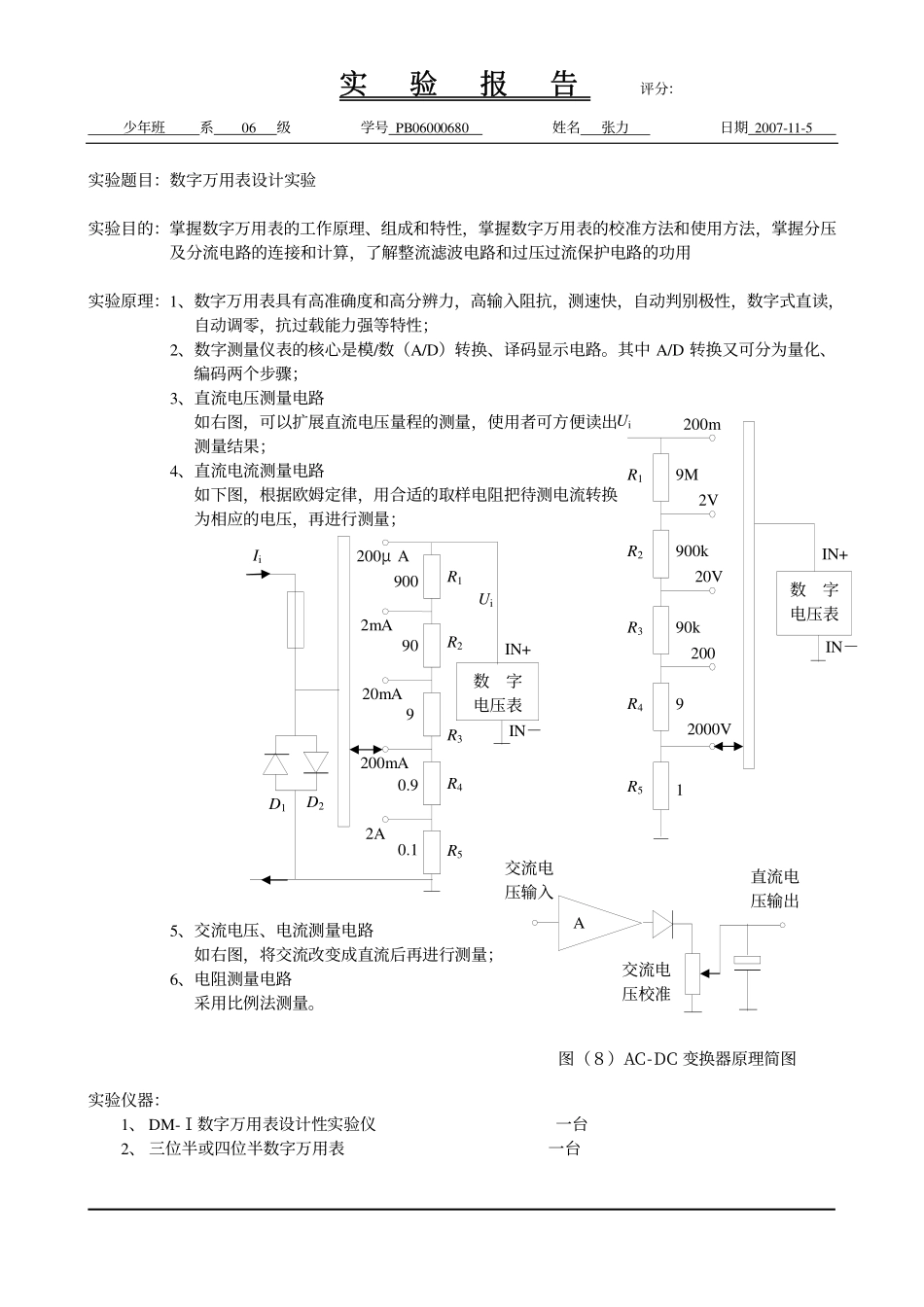

实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-11-5实验题目：数字万用表设计实验实验目的：掌握数字万用表的工作原理、组成和特性，掌握数字万用表的校准方法和使用方法，掌握分压及分流电路的连接和计算，了解整流滤波电路和过压过流保护电路的功用实验原理：1、数字万用表具有高准确度和高分辨力，高输入阻抗，测速快，自动判别极性，数字式直读，自动调零，抗过载能力强等特性；2、数字测量仪表的核心是模/数（A/D）转换、译码显示电路。其中A/D转换又可分为量化、编码两个步骤；3、直流电压测量电路如右图，可以扩展直流电压量程的测量，使用者可方便读出测量结果；4、直流电流测量电路如下图，根据欧姆定律，用合适的取样电阻把待测电流转换为相应的电压，再进行测量；5、交流电压、电流测量电路如右图，将交流改变成直流后再进行测量；6、电阻测量电路采用比例法测量。实验仪器：1、DM-Ⅰ数字万用表设计性实验仪一台2、三位半或四位半数字万用表一台2000V数字电压表1k9k90k900k9MR5R4R3R2R1Ui200mV2V200V20VIN+IN－数字电压表0.10.9990900R5R4R3R2R1IN+IN－2A200mA20mA2mA200μAD1D2IiUiA交流电压输入直流电压输出图（８）AC-DC变换器原理简图交流电压校准实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-11-5实验内容：1、直流电压（1）组装直流数字电压表：使用电路单元：三位半数字表头，直流电压校准，直流电压电流，分压器1。按图接线，参考电压VREF输入端接直流电压校准电位器。（2）校准电压表头：用一只成品数字万用表（称为标准表）置于直流电压20V量程进行监测，调节直流电压电流单元电路中电位器，使之输出一150--200mV左右的校准电压，然后将标准表表笔（输入）与组装表表笔并联，均置于直流电压200mV挡，测量直流电压电流单元输出电压，调整“直流电压校准”旋钮使表头读数与标准表读数一致（允许误差±0.5mV）。（3）绘制组装表的电压校准曲线：调节直流电压电流单元电路中电位器，使之分别输出、20mV、40mV、60mV、80mV、100mV、120mV、140mV、160mV、180mV的直流电压。将标准数字万用表表笔与组装表表笔（输入）并联，标准表、组装表均置于直流电压200mV挡，同时测量直流电压电流单元输出电压，列表记录之。并绘出组装表的电压校准曲线。2、交流电压（1）使用电路单元：三位半数字表头，直流电压校准交流电压校准（AC-DC变换器），分压器1，量程转换与测量输入。在上述200mV直流数字电压表头的基础...
