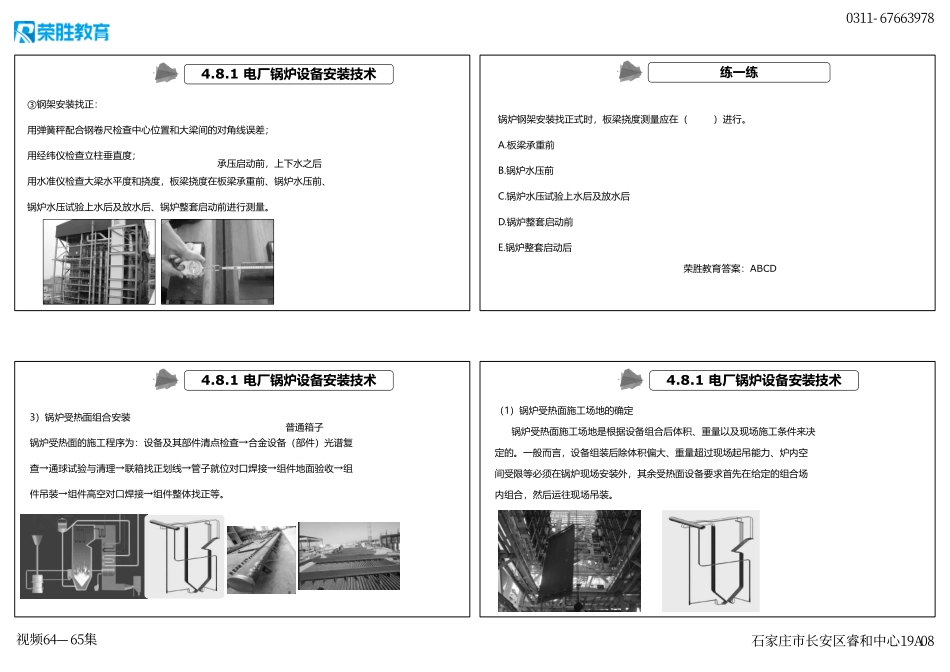

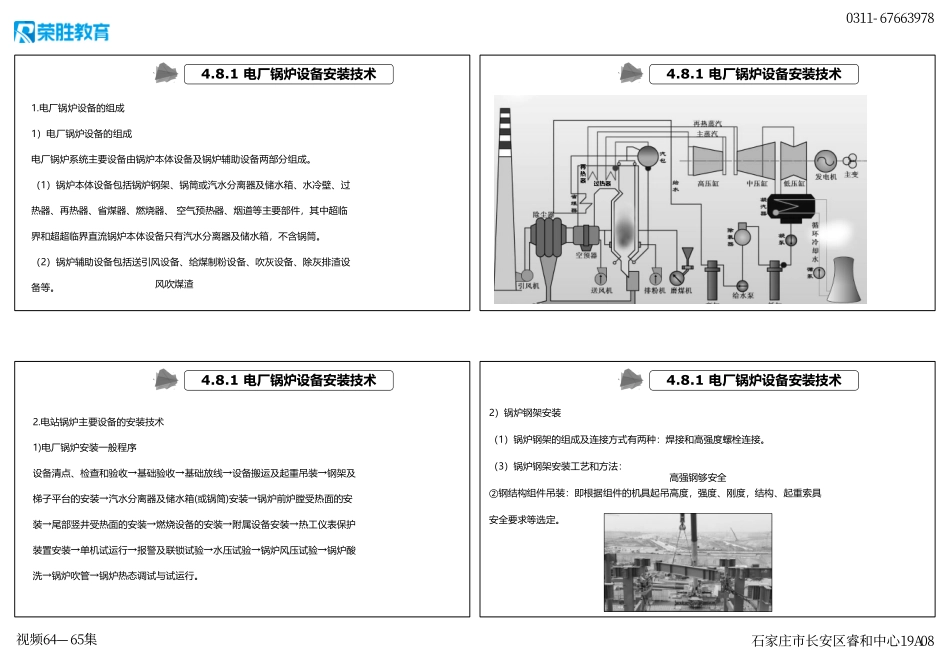

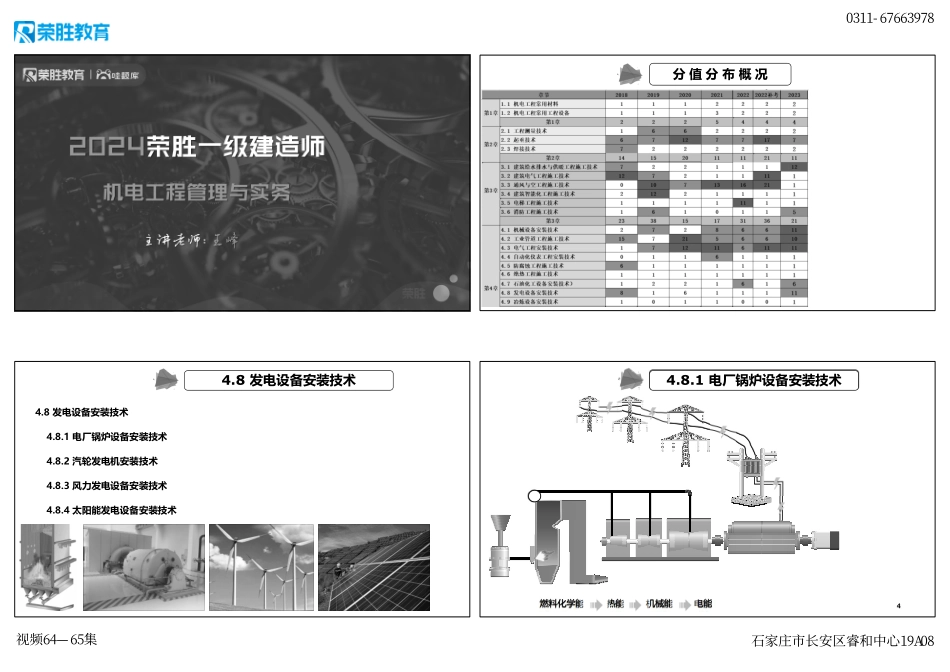

2024荣胜一级建造师机电工程管理与实务主讲老师：王峰分值分布概况4.8发电设备安装技术4.8.1电厂锅炉设备安装技术4.8.2汽轮发电机安装技术4.8.3风力发电设备安装技术4.8.4太阳能发电设备安装技术4.8发电设备安装技术4.8.1电厂锅炉设备安装技术4燃料化学能热能机械能电能0311-67663978视频64—65集石家庄市长安区睿和中心19A081.电厂锅炉设备的组成1）电厂锅炉设备的组成电厂锅炉系统主要设备由锅炉本体设备及锅炉辅助设备两部分组成。（1）锅炉本体设备包括锅炉钢架、锅筒或汽水分离器及储水箱、水冷壁、过热器、再热器、省煤器、燃烧器、空气预热器、烟道等主要部件，其中超临界和超超临界直流锅炉本体设备只有汽水分离器及储水箱，不含锅筒。（2）锅炉辅助设备包括送引风设备、给煤制粉设备、吹灰设备、除灰排渣设备等。风吹煤渣4.8.1电厂锅炉设备安装技术过热器再热器4.8.1电厂锅炉设备安装技术2.电站锅炉主要设备的安装技术1)电厂锅炉安装一般程序设备清点、检查和验收→基础验收→基础放线→设备搬运及起重吊装→钢架及梯子平台的安装→汽水分离器及储水箱(或锅筒)安装→锅炉前炉膛受热面的安装→尾部竖井受热面的安装→燃烧设备的安装→附属设备安装→热工仪表保护装置安装→单机试运行→报警及联锁试验→水压试验→锅炉风压试验→锅炉酸洗→锅炉吹管→锅炉热态调试与试运行。4.8.1电厂锅炉设备安装技术2）锅炉钢架安装（1）锅炉钢架的组成及连接方式有两种：焊接和高强度螺栓连接。（3）锅炉钢架安装工艺和方法：②钢结构组件吊装：即根据组件的机具起吊高度，强度、刚度，结构、起重索具安全要求等选定。高强钢够安全4.8.1电厂锅炉设备安装技术0311-67663978视频64—65集石家庄市长安区睿和中心19A08③钢架安装找正：用弹簧秤配合钢卷尺检查中心位置和大梁间的对角线误差；用经纬仪检查立柱垂直度；用水准仪检查大梁水平度和挠度，板梁挠度在板梁承重前、锅炉水压前、锅炉水压试验上水后及放水后、锅炉整套启动前进行测量。承压启动前，上下水之后4.8.1电厂锅炉设备安装技术锅炉钢架安装找正式时，板梁挠度测量应在（）进行。A.板梁承重前B.锅炉水压前C.锅炉水压试验上水后及放水后D.锅炉整套启动前E.锅炉整套启动后练一练荣胜教育答案：ABCD3）锅炉受热面组合安装锅炉受热面的施工程序为：设备及其部件清点检查→合金设备（部件）光谱复查→通球试验与清理→联箱找正划线→管子就位对口焊接→组件地面验收→组件吊装→组件高空对口焊接→...
