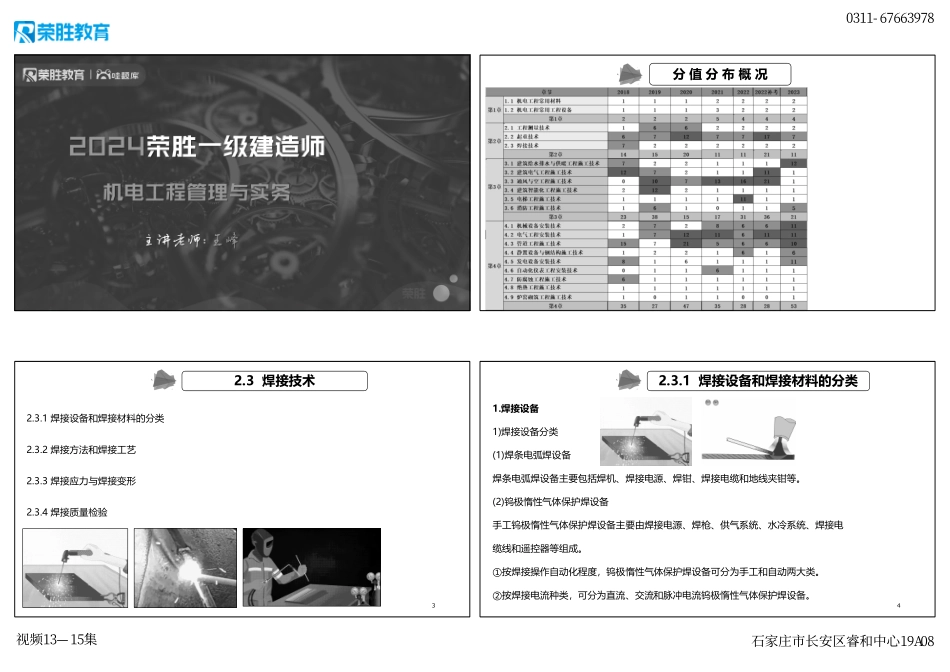

2024荣胜一级建造师机电工程管理与实务主讲老师:王峰分值分布概况2.3.1焊接设备和焊接材料的分类2.3.2焊接方法和焊接工艺2.3.3焊接应力与焊接变形2.3.4焊接质量检验32.3焊接技术1.焊接设备1)焊接设备分类(1)焊条电弧焊设备焊条电弧焊设备主要包括焊机、焊接电源、焊钳、焊接电缆和地线夹钳等。(2)钨极惰性气体保护焊设备手工钨极惰性气体保护焊设备主要由焊接电源、焊枪、供气系统、水冷系统、焊接电缆线和遥控器等组成。①按焊接操作自动化程度,钨极惰性气体保护焊设备可分为手工和自动两大类。②按焊接电流种类,可分为直流、交流和脉冲电流钨极惰性气体保护焊设备。42.3.1焊接设备和焊接材料的分类0311-67663978视频13—15集石家庄市长安区睿和中心19A08(3)CO₂气体保护焊设备CO₂气体保护焊设备主要由焊接电源、焊枪、送丝机构、供气系统和控制系统组成。52.3.1焊接设备和焊接材料的分类2、焊接材料1)焊条分类及选用1.焊条分类(3)按熔渣酸碱性分类:碱性焊条(又称作低氢型焊条)和酸性焊条。(4)按特殊性能分类:超低氢焊条、低尘低毒焊条、立向下焊条、底层焊条、铁粉高效焊条、抗潮焊条、水下焊焊条、重力焊焊条、仰焊焊条等。62.3.1焊接设备和焊接材料的分类(3)焊条选用原则①焊缝金属的力学性能和化学成分匹配原则。在焊接结构刚性大、接头应力高、焊缝易产生裂纹的不利情况下,应考虑选用比母材强度低的焊条。当母材中碳、硫、磷等元素的含量偏高时,焊缝中易产生裂纹,应选用抗裂性能好的低氢型焊条。例如:钢结构工程选择焊接材料时,应根据设计要求,除保证焊接接头强度、塑性不低于母材标准规定的下限值以外,还应保证焊接接头的冲击韧性不低于母材标准规定的冲击韧性下限值。72.3.1焊接设备和焊接材料的分类②保证焊接构件的使用性能和工作条件原则。对承受动载荷和冲击载荷的焊件,除满足强度要求外,主要应保证焊缝金属具有较高的塑性和韧性,可选用塑、韧性指标较高的低氢型焊条。(4)当焊件的焊接部位不能翻转时,应选用适用于全位置焊接的焊条。对受力不大、焊接部位难以清理的焊件,应选用对铁锈、氧化皮、油污不敏感的酸性焊条。在狭小或通风条件差的场合,在满足使用性能要求的条件下,应选用酸性焊条或低尘焊条。82.3.1焊接设备和焊接材料的分类0311-67663978视频13—15集石家庄市长安区睿和中心19A08⑤提高生产率和降低成本原则。在酸性焊条和碱性焊条都可满足要求时,应尽量选用酸性焊条。对焊接工作量大的结构,有...
